Name: PCE Instruments PCE-HFG 10K-E100 merilnik moči 0 - 10000 N delovni standardi (lastni)
Brand: PCE Instruments
SKU: 3192971
Availability: BackOrder

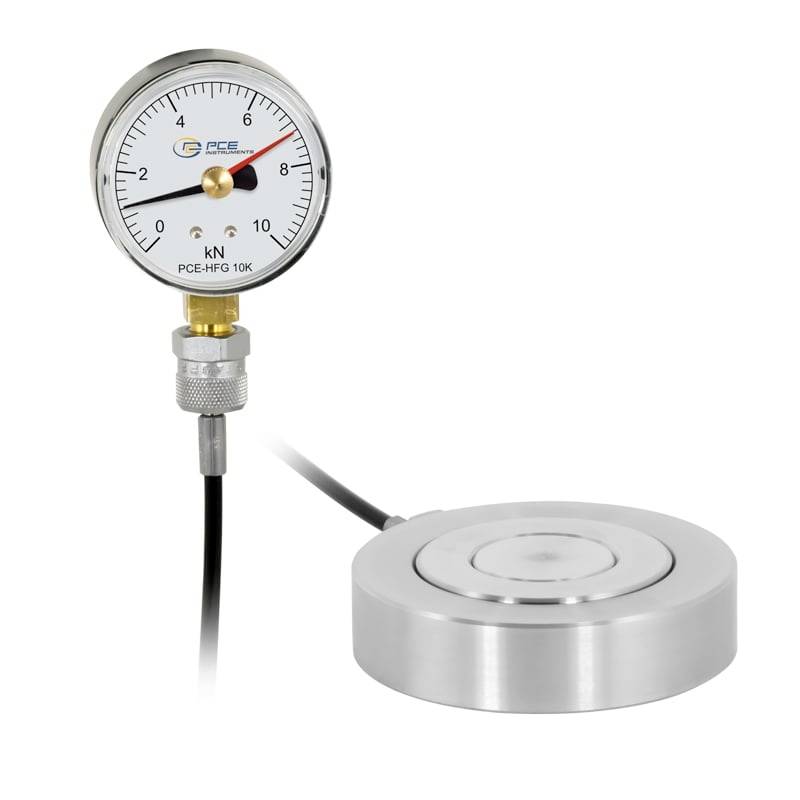

Analogni merilnik sile povezan s kablom s ploščato krožno celico za merjenje obremenitve, ki meri silo v kN na lestvici 0–10.

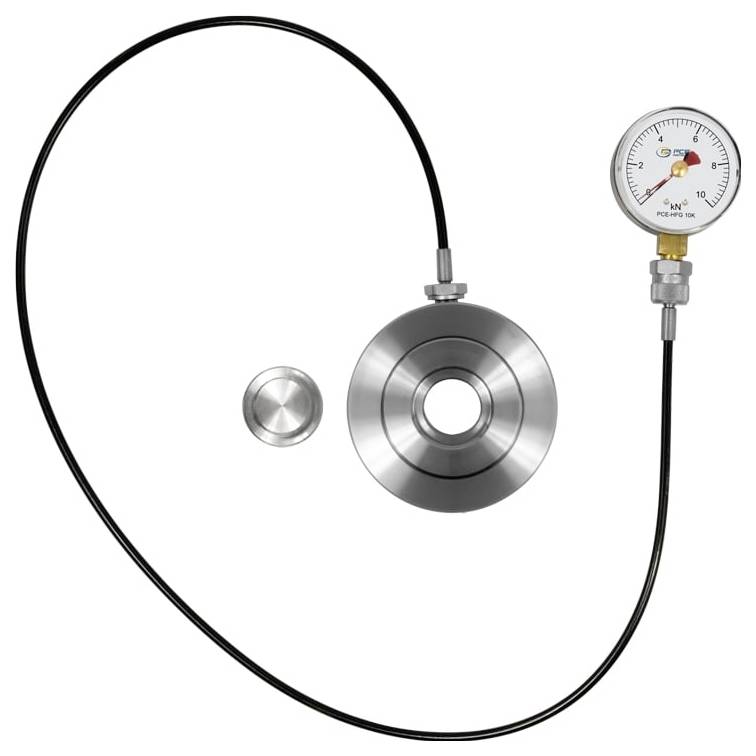

Sestav senzorja tlaka s kroglastim kovinskim pretvornikom, manometrom, kablom in ločeno zaprto kapico na belem ozadju.

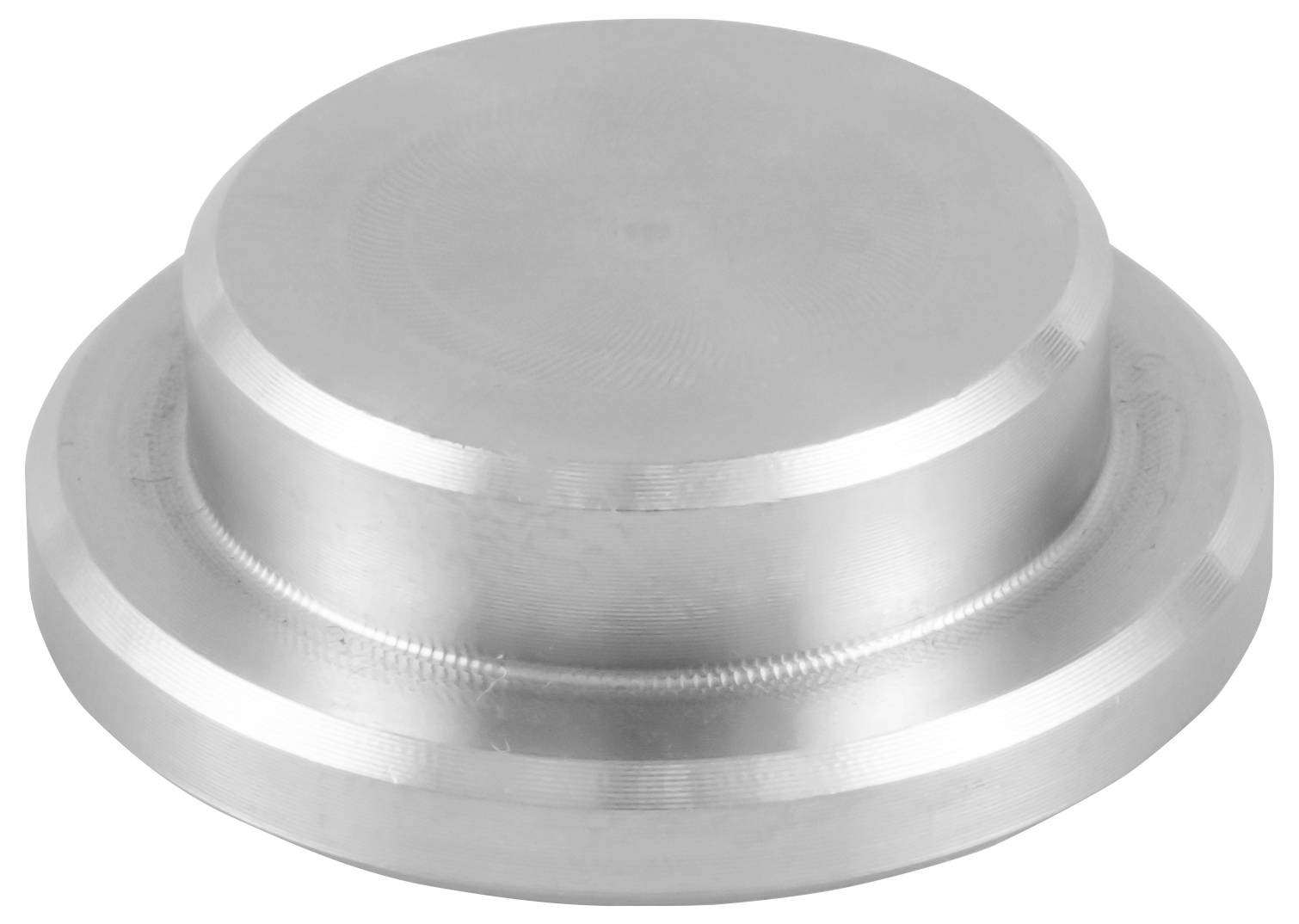

Srebrn kovinsk pokrovček v obliki kupole s široko krožno osnovo na belem ozadju.

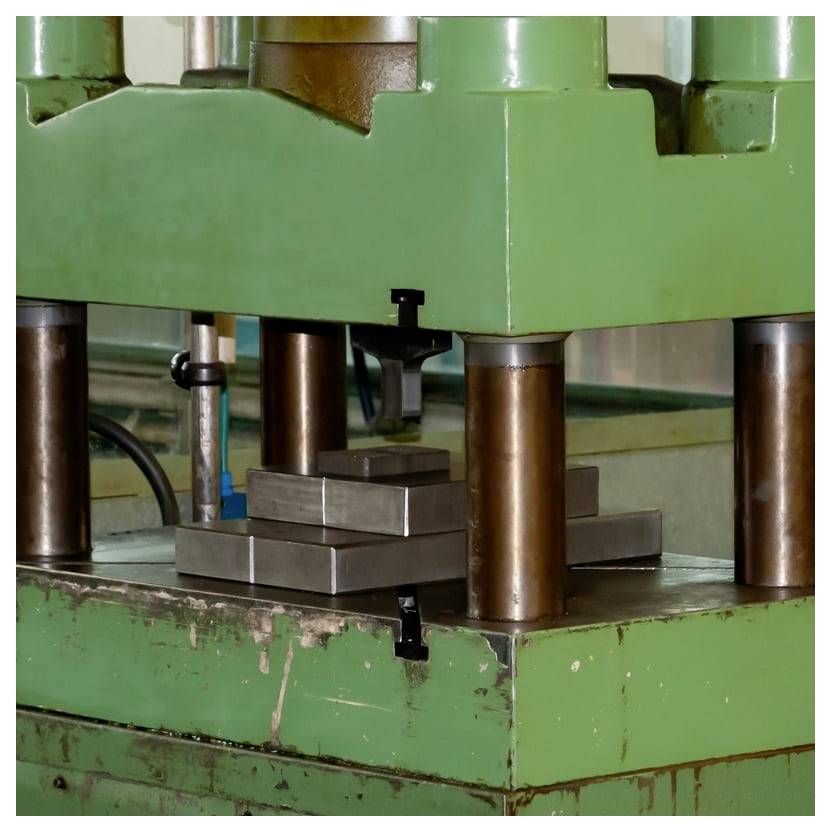

Industrijska hidravlična stiskalnica, ki stiska naslagane kovinske bloke na ležalni plošči stiskalnice.

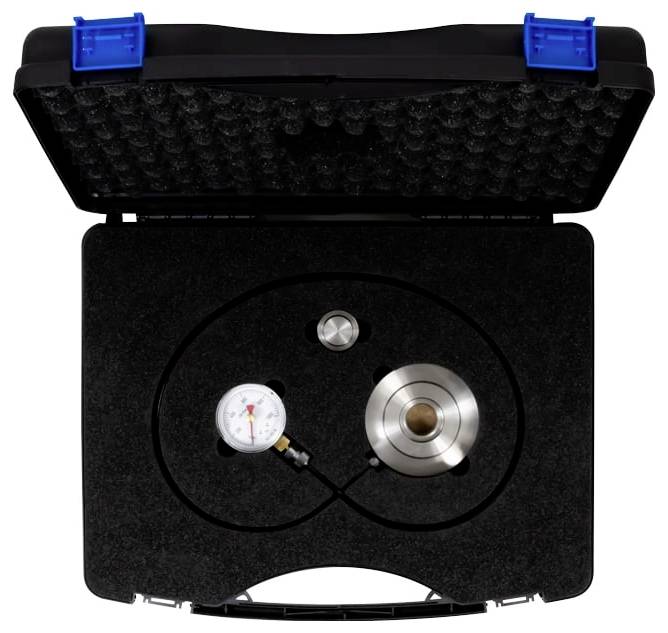

Odprtost črnega penim zunanjega kovčka s tlačnim merilnikom in dvema kovinskim priključkoma, verjetno kompletom za merjenje ali umerjanje.

1/5

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,24.11.

17 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (785,00 € / Kos)

785,00 €

z DDV

Brezplačna dostava

Samo 47,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

PCE Instruments PCE-HFG 10K-E100 merilnik moči 0 - 10000 N delovni standardi (lastni)

Hidravlična naprava za merjenje sile z analogno skalo
iz nerjavečega jekla
kompakten za majhne prostore za namestitev
Merjenje sil statičnega tlaka
Obročast pretvornik sile in tlačni žig
Velikost odprtine za prstan 27 mm
Prikaz sile pritiska v Newtonih [N]
Merilno območje 0 … 10.000 N
Ločljivost 200 N
integriran kazalec vlečenja
Vijačni nosilec za aksialno montažo
z luknjami za pritrditev

Tehnične specifikacije

Merilno območje 0 … 10.000 N
Ločljivost 200 N
Natančnost merjenja ±1,85 % merilnega območja
Dolžina hidravlične cevi 100 cm
Mere zaslona Ø 55 mm
Montažne luknje 2 x M6
Okoljski pogoji 0 … 50 °C

Vrsta izdelka: merilnik moči

Prikaz: analogni

Sila merilnega območja (maks.): 10000 N

: delovni standardi (lastni)

Mere: (D x Š x V) 180 x 105 x 35 mm

Teža: 1.6 kg

Razveza (sila): 200 N

Natančnost ±: 1.95 %

Merilno območje moči: 0 - 10000 N

Merilno območje moči (min.): 0 N

Širina: 105 mm

Višina: 35 mm

Dolžina: 180 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3192971 PCE Instruments PCE-HFG 10K-E100 merilnik moči 0 - 10000 N delovni standardi (lastni)

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3192971 PCE Instruments PCE-HFG 10K-E100 merilnik moči 0 - 10000 N delovni standardi (lastni)

Opis

Naprava za merjenje hidravlične sile temelji na principu, da se sila, ki deluje na tlačni žig, meri hidravlično. Ustvarjeni hidravlični tlak prikaže naprava za merjenje hidravlične sile na lestvici v Newtonih. Z integriranim kazalcem upora lahko naša naprava za merjenje hidravlične sile prikaže ustrezno največjo izmerjeno vrednost.

Druga posebnost hidravličnega merilca sile je odprtina obroča 27 mm. S to obročasto odprtino je mogoče izvajati meritve z uporabo hidravlične naprave za merjenje sile na primer na vodilnih tirnicah, gredi in celo vijakih hidravlične stiskalnice. Z vstavljivim adapterjem za žig lahko hidravlično napravo za merjenje sile v nekaj sekundah spremenite iz naprave za merjenje sile z obročem v napravo za merjenje sile s tlačnim žigom. To pomeni, da je mogoče napravo za merjenje hidravlične sile uporabljati fleksibilno.

Hidravlična naprava za merjenje sile se lahko uporablja povsod, kjer so sile, ki jih je treba izmeriti. Hidravlična naprava za merjenje sile je zato idealna za uporabo pri vzdrževalnih meritvah in nastavitvah na primer na industrijskih strojih.

Besedilo je strojno prevedeno.
