Name: PCE Instruments PCE-HFG 10K-ICA hidravlični merilnik krožne sile 0 - 10000 N ISO
Brand: PCE Instruments
SKU: 3812859
Availability: BackOrder

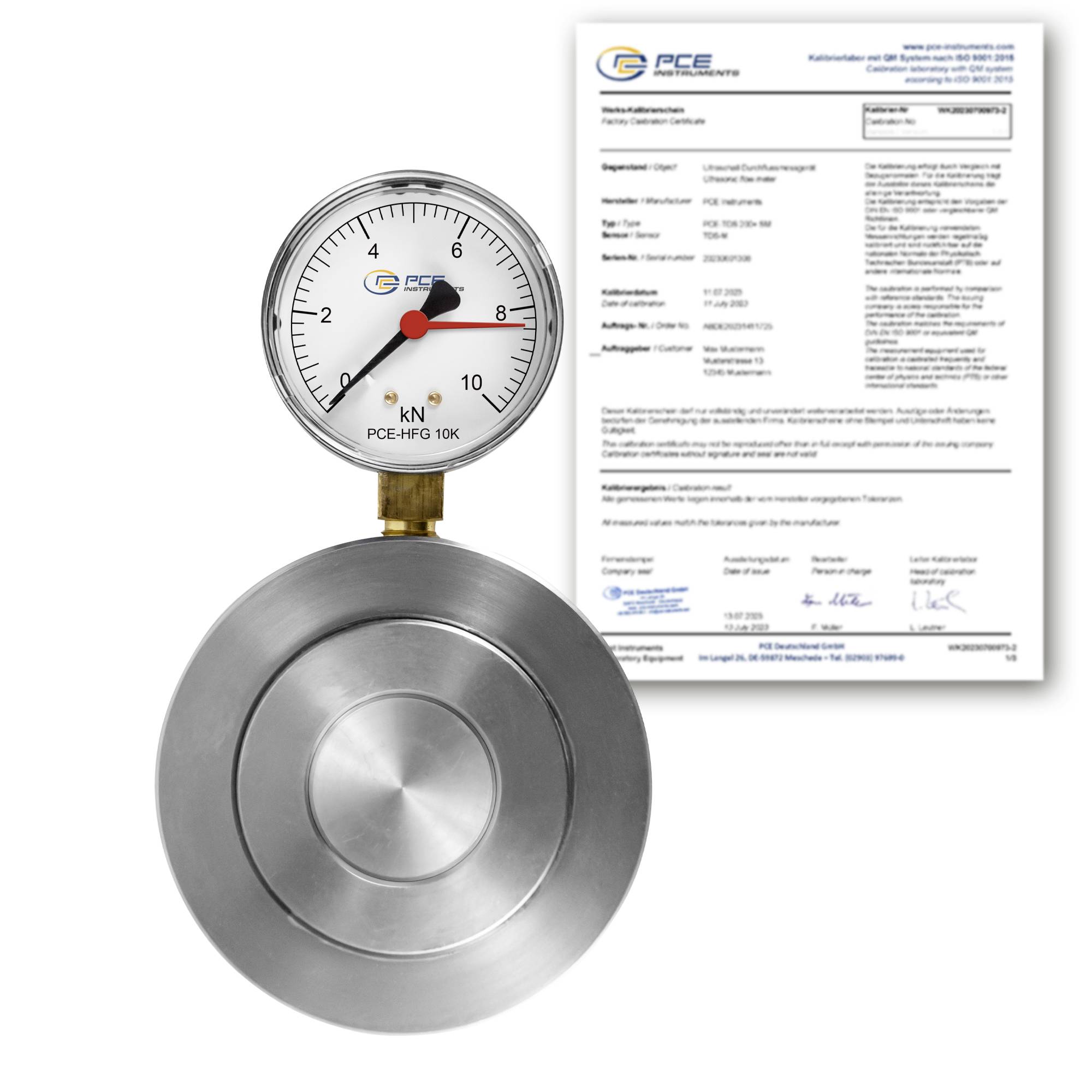

Krožni kovinasti merilnik sile z številčnico in certifikacijski dokument za njim, označen PCE-HFG 10K in kN.

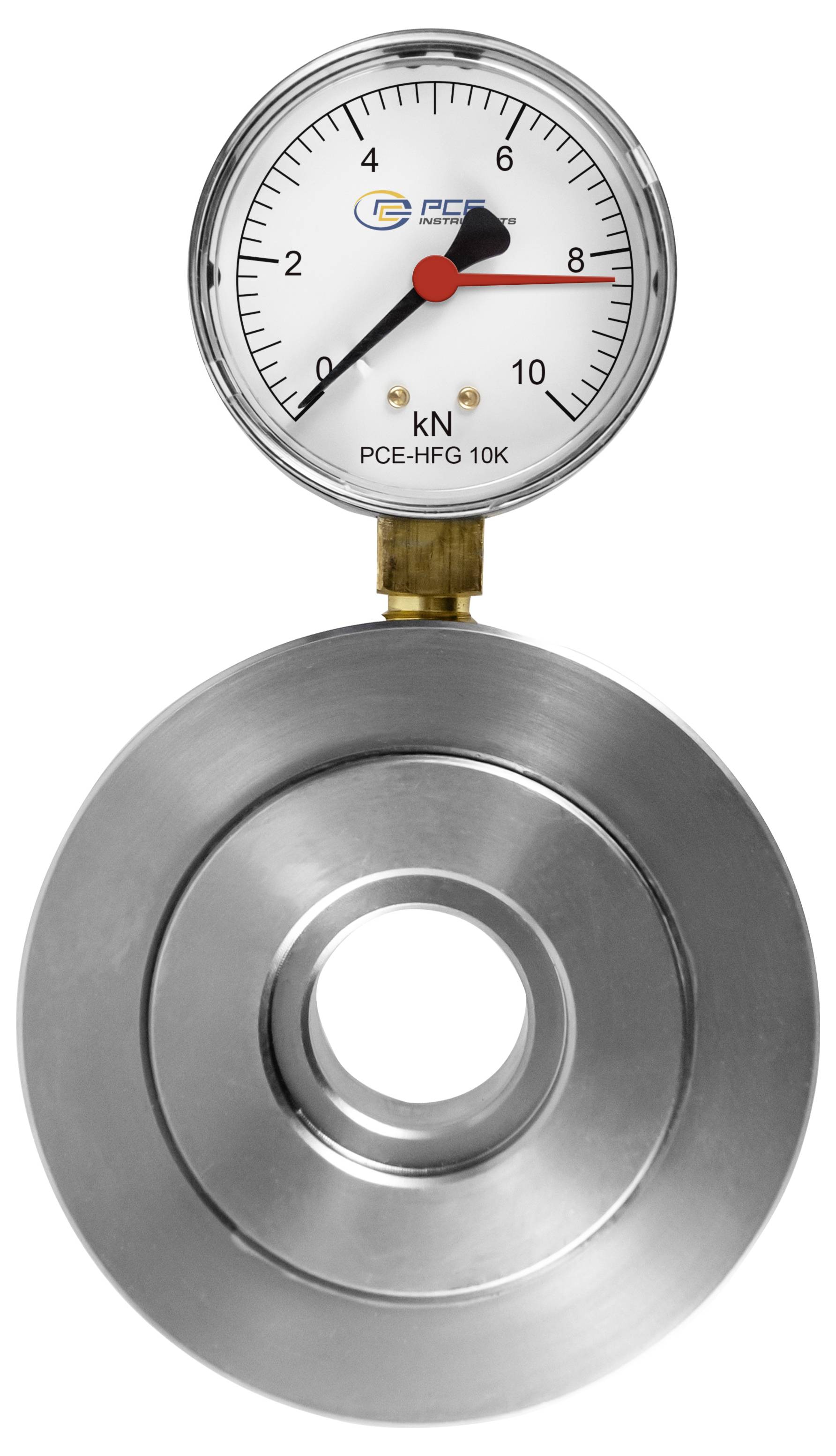

Merilnik sile s številčnico pritrjen na kovinsko obročasto merilno celico, ki prikazuje meritev v kilonewtonih na lestvici 0–10.

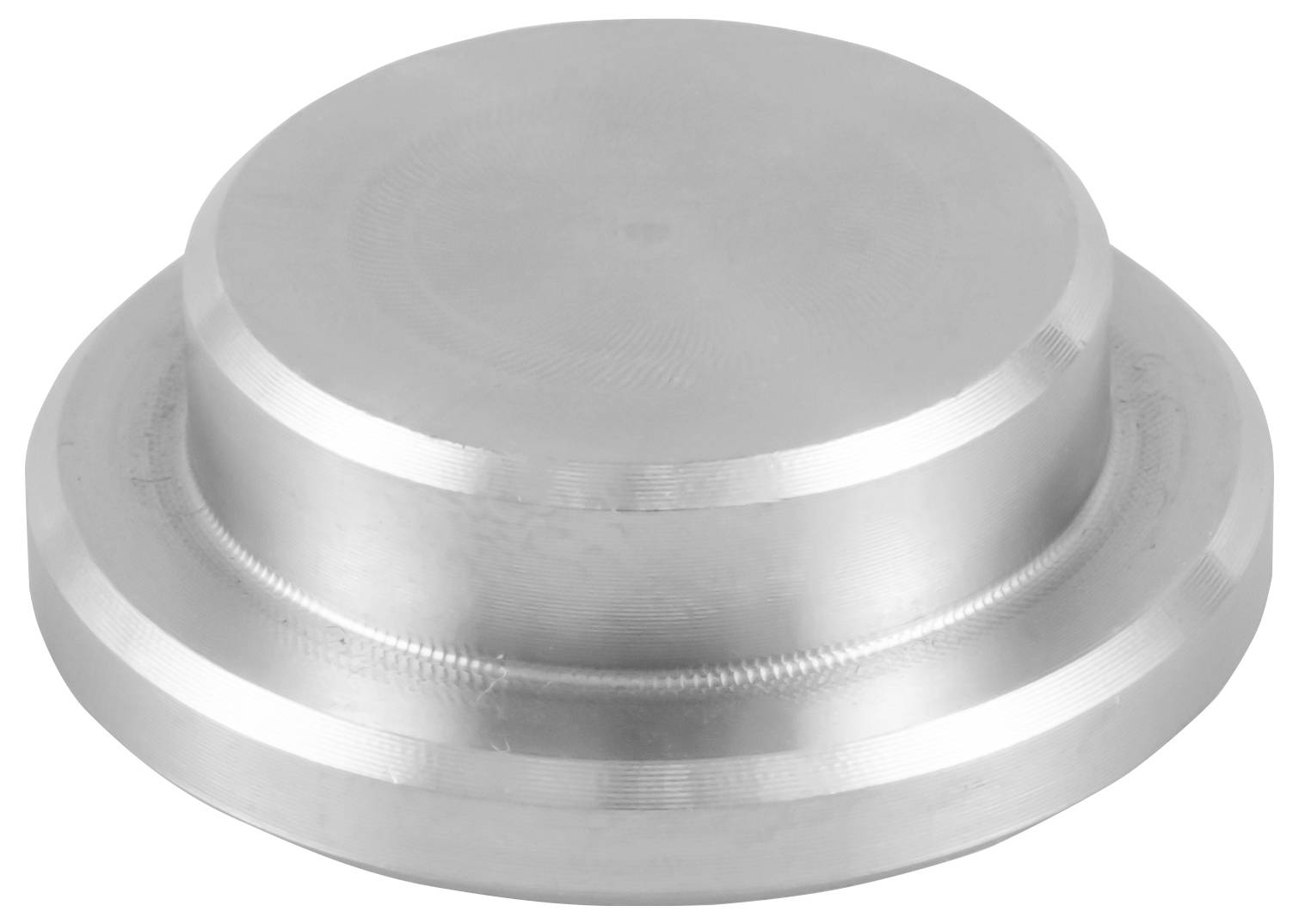

Kovinski okrogel obdelan pokrovček ali zamaški s stopnjasto valjasto osnovo, prikazan na belem ozadju.

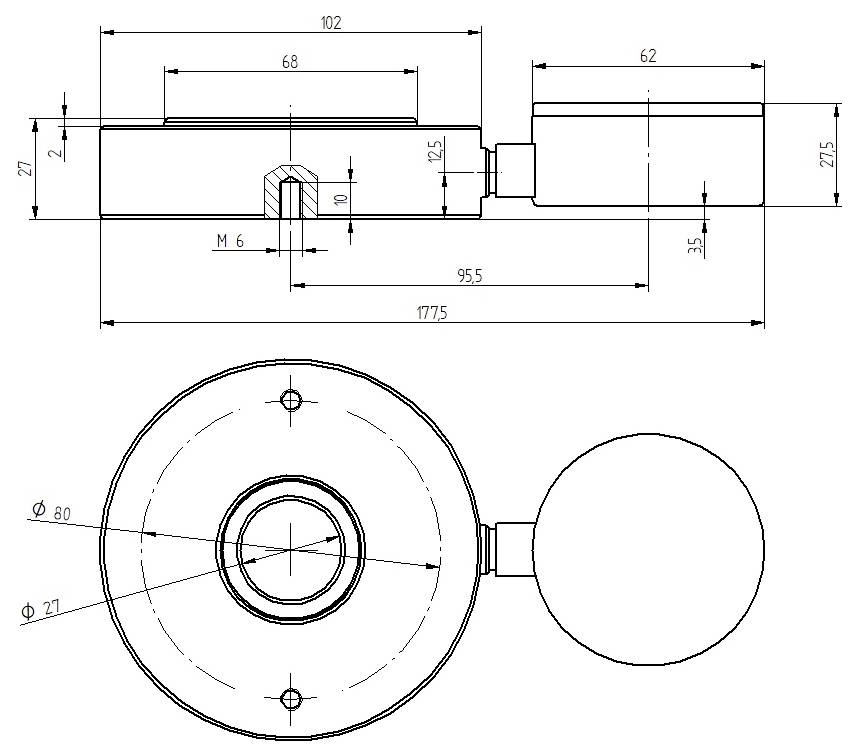

Tehnični risba krožnega mehanskega dela s stransko pritrjenim valjastim delom, ki prikazuje sprednji in stranski pogled z dimenzijami in M6 navojno luknjo.

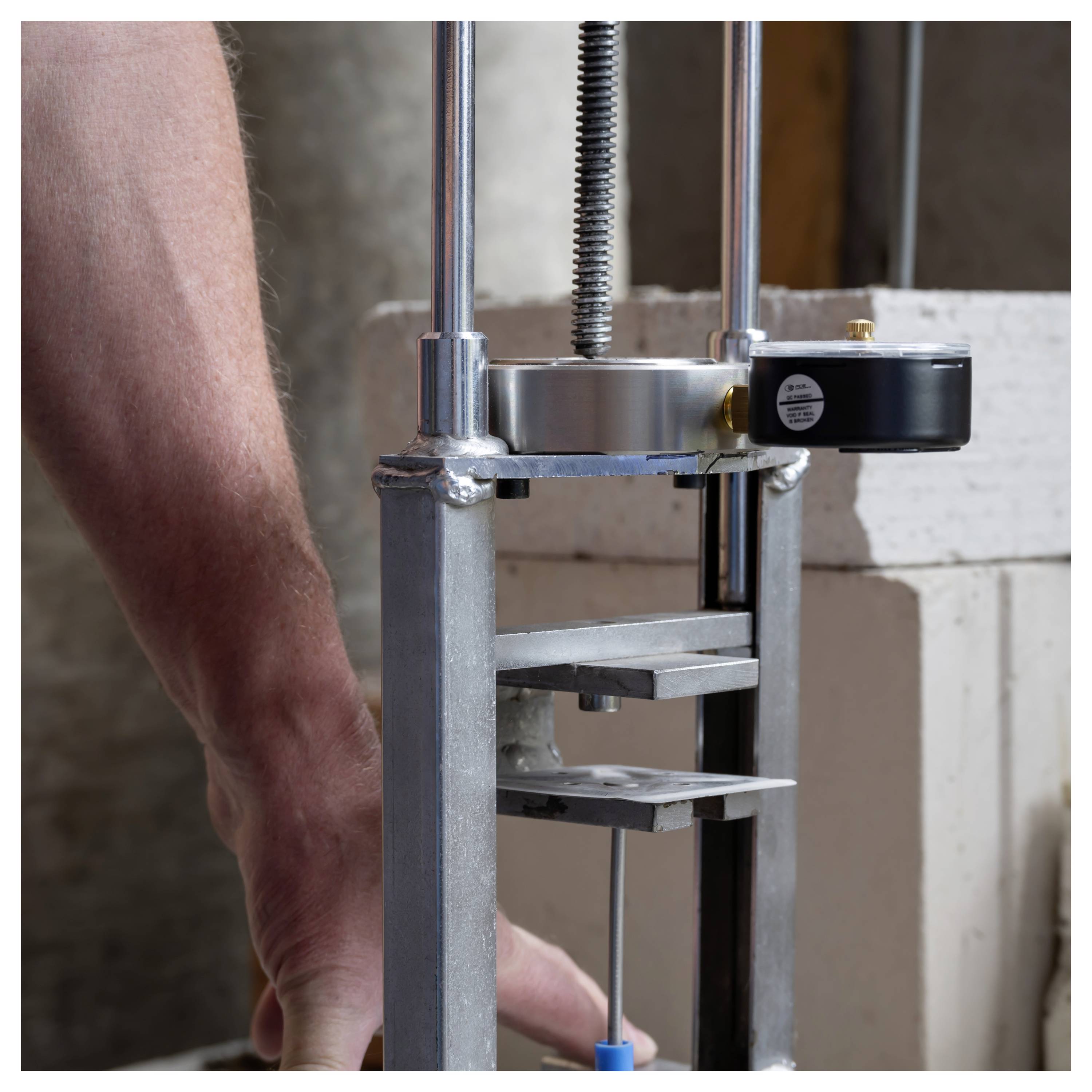

Detaljni posnetek naprave za testiranje stisnjenja s prikozom roke osebe, ki nastavljajo vzorec pod stiskalnico.

1/5

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,21.1.2027

Število

kos - zaloga Nemčija

Skupaj (905,00 € / Kos)

905,00 €

z DDV

Brezplačna dostava

Samo 47,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

PCE Instruments PCE-HFG 10K-ICA hidravlični merilnik krožne sile 0 - 10000 N ISO

Hidravlični pretvornik sile iz nerjavečega jekla
Merjenje statičnih tlačnih sil
Senzor sile obroča in tlačni žig
Vijačna pritrditev za aksialno montažo
integriran kazalec vlečenja
Prikaz tlačne sile v kilonewtonih [kN]
vključno s certifikatom o kalibraciji ISO

Dodatne informacije

Tehnične specifikacije

Moč
Merilno območje 0 ... 10000 N
Ločljivost 200 N
Natančnost ±1,95 % vE
Splošni tehnični podatki
Enota(e) kN
Vrsta zaslona: brez zaslona
Senzor hidravlične sile
Pritrdilne luknje: 2 x M6
Dimenzije zaslona: Ø55 mm, dolžina hidravlične cevi: 100 cm
Razred zaščite (naprava) IP52
Delovni pogoji 0 ... 50 °C, 20 ... 90 % relativna vlažnost
Pogoji skladiščenja -10 ... 60 °C, 20 ... 90 % relativna vlažnost
Dimenzije (D x Š x V x G) 175 x 100 x 28 x 55 mm
Teža: 1600 g

Vrsta izdelka: hidravlični merilnik krožne sile

Prikaz: analogni

Sila merilnega območja (maks.): 10000 N

: ISO

Mere: (D x Š x V) 175 x 100 x 28 mm

Teža: 1.6 kg

Razveza (sila): 200 N

Natančnost ±: 1.85 %

Merilno območje moči: 0 - 10000 N

Merilno območje moči (min.): 0 N

Širina: 100 mm

Višina: 28 mm

Dolžina: 175 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3812859 PCE Instruments PCE-HFG 10K-ICA hidravlični merilnik krožne sile 0 - 10000 N ISO

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3812859 PCE Instruments PCE-HFG 10K-ICA hidravlični merilnik krožne sile 0 - 10000 N ISO

Opis

Hidravlični pretvornik sile temelji na načelu, da se sila, ki deluje na tlačni bat, meri hidravlično. Ustvarjeni hidravlični tlak se prikaže na hidravličnem pretvorniku sile na lestvici v kilonewtonih. Z vgrajenim indikatorjem upora lahko naš hidravlični pretvornik sile prikaže ustrezno največjo izmerjeno vrednost.

Druga posebnost hidravličnega pretvornika sile je odprtina obroča 27 mm. Ta odprtina obroča omogoča meritve s hidravličnim pretvornikom sile na primer vodilnih tirnicah, gredeh in vijakih, na primer hidravlične stiskalnice. Z vstavljivim adapterjem bata je mogoče hidravlični pretvornik sile v nekaj sekundah pretvoriti iz merilnika sile obroča v merilnik sile tlačnega bata. Zaradi tega je hidravlični pretvornik sile prilagodljiv pri svoji uporabi.

Hidravlični pretvorniki sile se uporabljajo povsod, kjer delujejo sile, ki jih je treba izmeriti. Hidravlični pretvornik sile je zato idealen za vzdrževalne meritve in nastavitvena dela, na primer na industrijskih strojih.
