PCE Instruments PCE-N27D digitalni zaslon Kalibrirano (ISO)

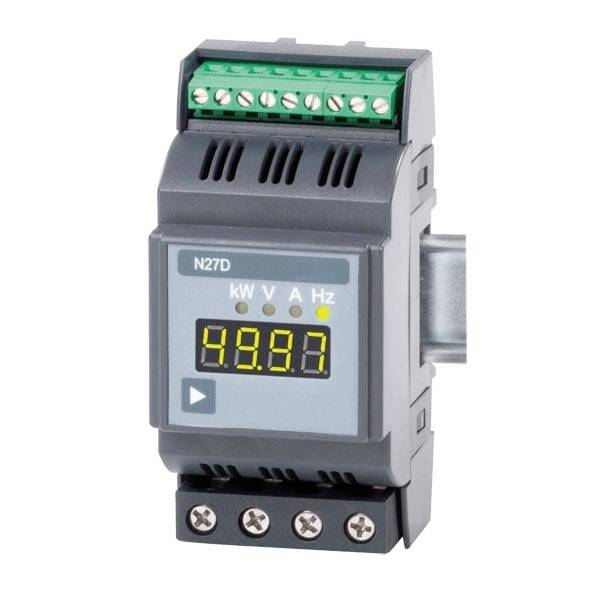

Digitalni panelni merilnik, ki prikazuje 49,97, označen s kW, V, A, Hz, s sponkami na vrhu in na dnu.

Načrt povezav za relej PCE-N27D, ki prikazuje napajanje 230V AC, številke sponk 1–15 in povezave L1/L2-N s 500V/63A AC linijo.

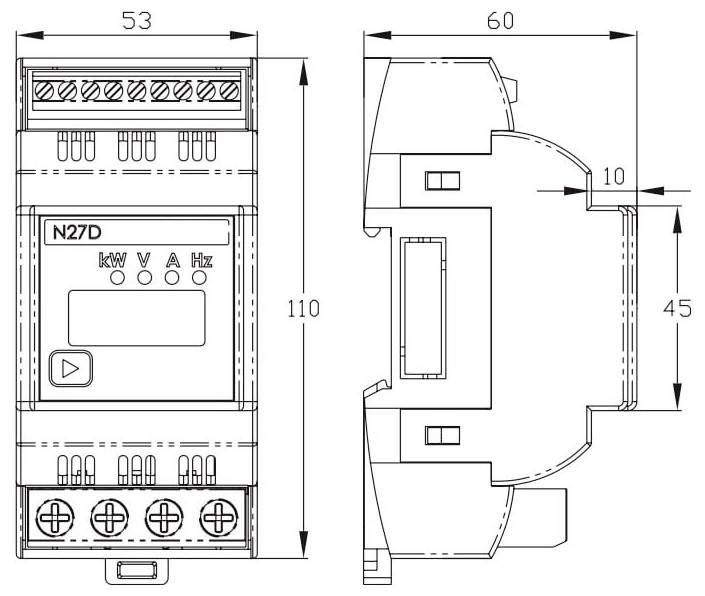

Tehnična risba DIN-tirne električne enote z oznako 'N27D', ki prikazuje sprednji in stranski pogled z dimenzijami 53, 60, 110, 10 in 45 mm.

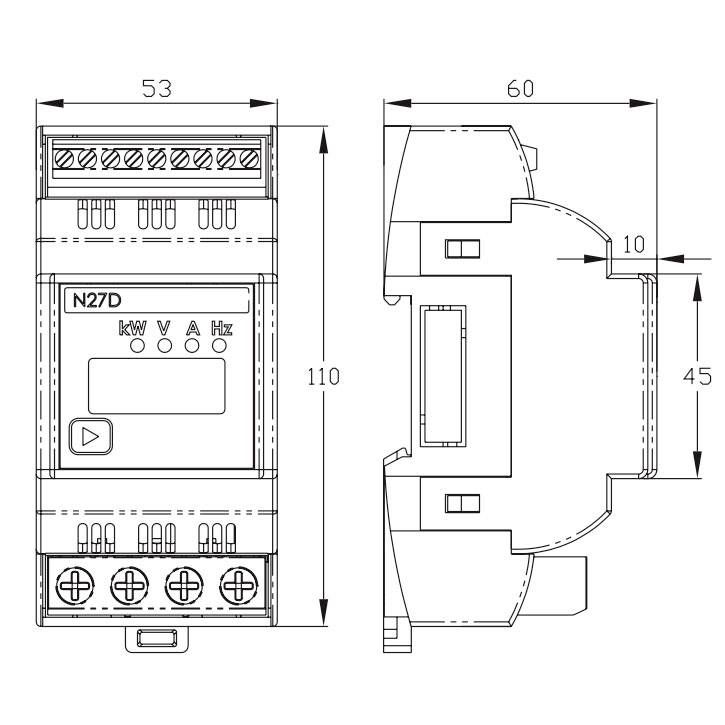

Tehnična risba elektronske naprave s pogledom spredaj in s strani. Mere: višina 110 mm, širina 53 mm, globina 60 mm.

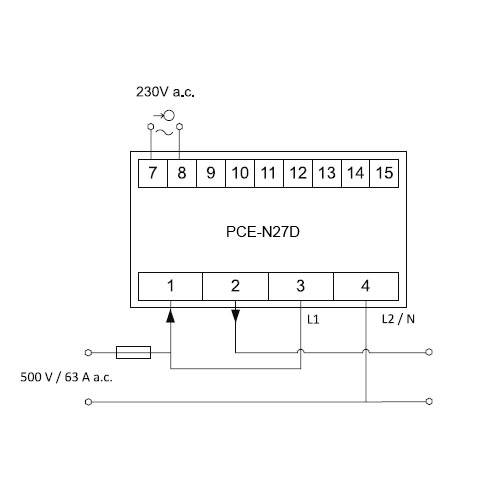

'Električna shema števca PCE-N27D s priključki L1, L2/N, 230V a.c., 500V/63A a.c.'

1/5

Dodatne informacije

Podatkovni list izdelka (PDF)

Dostava tor, 10.11.

Število

kos - zaloga Nemčija

Skupaj (144,99 € / Kos)

144,99 €

z DDV

Samo 11,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

prikaz vnosa
Merilno območje Un 500 V AC
Natančnost 0,01 ... 1,2 x Un ± 0,5 % od meas.
prikaz vnosa
Merilno območje In 63 A AC
Natančnost 0,01 ... 1,2 x In ± 0,5 % odčitka meas.
napetostna frekvenca
Merilno območje 2 ... 500 Hz
Natančnost ± 0,02 % FS meas.
trenutna frekvenca
Merilno območje 45 ... 500 Hz
Natančnost ± 0,02 % FS meas.
aktivna moč
Merilno območje -31,5 ... 31,5 kW
Natančnost ± 1 % odčitka meas.
Zaslon 4-mestna LED
Zaslon Višina številke 8,5 mm Barva številk rumena
Razpon prikaza -1999 ... 9999
Dimenzije 53x110x60
Okvir zaslona 45 x 53 mm
Teža približno 250 g Montiran na 35 mm DIN letev
Okoljski pogoji -10 ... 55 °C /< 95 % RH
Stopnja zaščite CAT III 300 V / CAT II 600 V

Vrsta izdelka: digitalni zaslon

Merilna funkcija: tok

Vrsta: PCE-N27D

Merilno območje (maks.): 63 A

Vrsta zaslona: LED

Mere: (D x Š x V) 53 x 110 x 60 mm

Širina: 110 mm

Višina: 60 mm

Dolžina: 53 mm

: ISO

Vrsta embalaže: Carton

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2452536 PCE Instruments PCE-N27D digitalni zaslon Kalibrirano (ISO)

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2452536 PCE Instruments PCE-N27D digitalni zaslon Kalibrirano (ISO)

Opis

Prikazovalnik moči / naprava za prikaz moči za skladnost z ISO 50001 / neposredno meri do 63 A / merjenje in prikaz toka, napetosti, moči in frekvence Naprava za prikaz moči neposredno meri tok do 63 A. To omogoča povezavo zaslona moči neposredno na glavno distribucijo. Indikator moči meri vse pomembne omrežne parametre, kot so tok, napetost, moč in frekvenca. Zaslon moči je idealen za merilne namene, da je v skladu s standardom za upravljanje z energijo ISO 50001.
