PCE Instruments PCE-PVS 20-DPD-U merilnik pospeška 0,1 %
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (835,00 € / Kos)
835,00 €
z DDV
Poudarki in podrobnosti
PCE Instruments PCE-PVS 20-DPD-U merilnik pospeška 0,1 % N/A
- Akcelerometer PCE-PVS 20
- vodoravna ali navpična montaža
- Izhod procesnega signala
- Priključek MIL-C-5015
- Procesni priključek M6
- različna merilna območja
- robustna konstrukcija
- Vgrajen zaslon PCE-DPD-U
- Sprednja stran IP 65
- Možne so različne enote.
- Digitalni prikazovalnik za industrijske procese
- neobvezni izhodi
- 4-mestni digitalni zaslon
- Priklopiti je mogoče veliko senzorjev
Tehnične specifikacije
- Akcelerometer PCE-PVS 20
- Merilno območje ± 25,4 mm/s
- Frekvenčno območje 3 ... 1500 Hz
- Izhod 2, vodnik 4 ... 20 mA
- občutljivost 5 %
- Meja udarne trdnosti ± 1000 g
- Napajanje 12 ... 24 V DC v tokovni zanki
- Izolacija proti tlom 108 ohmov
- Izhodna impedanca 100 ohmov
- Zasnova: Navpična povezava
- Električne povezave
- Pin A: +4 ... 20 mA
- Pin B: - 4 ... 20 mA
- Vrsta povezave: 2-pinski MIL-C-5015
- Delovna temperatura -40 ... do 85 ℃
- Dimenzije Ø22 x 51
- Pritrdilni navoj M6
- Vgrajen zaslon PCE-DPD-U
- Vhod
- 2- in 3-žični PT100, PT500, PT1000, Ni100, Ni200, Ni1000
- Termočleni tipa K, J, E, N, L, R, S, B, T, C
- Potenciometer: 500 ... 20 kOhmov
- Odpornost: 5k ... 50 kOhm
- Procesni signali: 4 ... 20 mA, 0 ... 10 V
- Frekvenca: 0 ... 100 Hz
- Enosmerna napetost: 60 mV, 200 mV, 2 V, 20 V, 200 V, 600 V
- Enosmerni tok: 20 mA, 5 A
- Izmenična napetost: 2 V, 20 V, 200 V, 600 V
- Izmenični tok: 20 mA, 5 A
- Hitrost merjenja 3/sekundo
- 16-bitna ločljivost
- Natančnost 0,1 %
- Notranji upor
- Merjenje napetosti: 1 MΩ
- Merjenje toka: 12 Ω
- Lestvica 21 točk
- Zaslon: 4-mestni, 7-segmentni LED zaslon, tribarvni
- Območje prikaza -1999 ... 9999
- Izhodi: relejni, analogni, serijski z opcijskimi izhodnimi karticami
- Temperatura okolice
- Delovna temperatura: 0 °C ... maks. 55 ℃
- Shranjevanje: -20 °C ... +70 °C
- Dimenzije digitalnega zaslona: 96 mm x 48 mm x 91 mm
- Izrez v plošči 92 mm x 45 mm (po DIN)
- Napajalna napetost 18 ... 265 V izmeničnega/enosmernega toka
- Stopnja zaščite sprednje strani: IP 65
- Teža 200 g
- Skupščina
- Montažne sponke z vpenjalnimi vijaki, električni priključek prek priključne letve
- Ohišje digitalnega zaslona: Robustno plastično ohišje
- Osnovna natančnost
0,1 %
- Vrsta izdelka
merilnik pospeška
- Merilna funkcija
pospešek
frekvenca
napetost dc
napetost ac
tok
DC-tok
AC-tok
upornost
napetost
- Prikaz
LED
- Obratovalna napetost
265 V/AC
- Mere
(D x Š x V) 48 x 91 x 91 mm
- Teža
1200 g
- Širina
91 mm
- Višina
91 mm
- Dolžina
48 mm
- Vrsta
PCE-PVS 20-DPD-U
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3594486 PCE Instruments PCE-PVS 20-DPD-U merilnik pospeška 0,1 %
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3594486 PCE Instruments PCE-PVS 20-DPD-U merilnik pospeška 0,1 %
Opis
Akcelerometer za spremljanje hitrosti vibracij / 4 ... 20 mA izhod MIL-C-5015 priključek / 3 ... Pasovna širina 1500 Hz
Akcelerometer je bil zasnovan za neprekinjeno spremljanje hitrosti vibracij. Akcelerometer je na voljo v različnih izvedbah. Glede na vrsto merilnika pospeška se razlikuje med zasnovo in merilnim območjem. Akcelerometer meri hitrost vibracij v območju ± 12,7 mm/s oziroma ± 25,4 mm/s v frekvenčnem območju med 3 Hz in 1500 kHz.
Izmerjena hitrost vibracij je izražena kot 4 ... Izhod: 20 mA procesni tok. Senzor vibracij je v tokovni zanki priključen na krmilnik ali procesni zaslon prek priključka MIL-C-5015. Priključna vtičnica je glede na zasnovo nameščena navpično ali vodoravno na merilniku pospeška. Akcelerometer lahko deluje z napetostjo 12 ... 24 V enosmernega toka.
Univerzalni prikazovalnik PCE-DPD-U za različne signale / 4-mestni / opcijske izhodne kartice / modularna zasnova / sprednja stran IP65
Vgrajeni merilni instrument je mogoče konfigurirati kot voltmeter za izmenični in enosmerni tok (do 600 Vac/DC), ampermeter za izmenični in enosmerni tok (do 5 AAC/DC). Poleg tega vgrajeni merilni instrument prikazuje izmerjene vrednosti procesnih signalov (mA, VDC), termočlenov, uporovnih temperaturnih senzorjev (Pt, Ni, PTC in NTC), uporov, potenciometrov in frekvence. Vgrajeni merilni instrument je mogoče konfigurirati s sprednjimi gumbi. Vgrajeni merilni instrument je nameščen v izrezu nadzorne plošče standardne velikosti 96 x 48 mm (1/8 DIN). Izmerjena vrednost je skalabilna s 4 števkami (9999 / -1999).
Vgrajeni merilni instrument ima tudi funkcijo hitrega dostopa do nastavljenih vrednosti alarma, zunanji nadzor za aktiviranje vnaprej določenih funkcij, eko način za nizko porabo, izbirno dvojno skaliranje in 5 nastavljivih stopenj svetlosti. En sam univerzalni napajalnik 18 ... Zaradi 265 V AC/DC je vgrajeni merilni instrument enostavna naprava za merjenje procesov. Uporabniku vgrajenega merilnega instrumenta so na voljo dodatni moduli za izhod in krmiljenje (releji, analogni izhod, Modbus RTU).
Besedilo je strojno prevedeno.
Akcelerometer je bil zasnovan za neprekinjeno spremljanje hitrosti vibracij. Akcelerometer je na voljo v različnih izvedbah. Glede na vrsto merilnika pospeška se razlikuje med zasnovo in merilnim območjem. Akcelerometer meri hitrost vibracij v območju ± 12,7 mm/s oziroma ± 25,4 mm/s v frekvenčnem območju med 3 Hz in 1500 kHz.
Izmerjena hitrost vibracij je izražena kot 4 ... Izhod: 20 mA procesni tok. Senzor vibracij je v tokovni zanki priključen na krmilnik ali procesni zaslon prek priključka MIL-C-5015. Priključna vtičnica je glede na zasnovo nameščena navpično ali vodoravno na merilniku pospeška. Akcelerometer lahko deluje z napetostjo 12 ... 24 V enosmernega toka.
Univerzalni prikazovalnik PCE-DPD-U za različne signale / 4-mestni / opcijske izhodne kartice / modularna zasnova / sprednja stran IP65
Vgrajeni merilni instrument je mogoče konfigurirati kot voltmeter za izmenični in enosmerni tok (do 600 Vac/DC), ampermeter za izmenični in enosmerni tok (do 5 AAC/DC). Poleg tega vgrajeni merilni instrument prikazuje izmerjene vrednosti procesnih signalov (mA, VDC), termočlenov, uporovnih temperaturnih senzorjev (Pt, Ni, PTC in NTC), uporov, potenciometrov in frekvence. Vgrajeni merilni instrument je mogoče konfigurirati s sprednjimi gumbi. Vgrajeni merilni instrument je nameščen v izrezu nadzorne plošče standardne velikosti 96 x 48 mm (1/8 DIN). Izmerjena vrednost je skalabilna s 4 števkami (9999 / -1999).
Vgrajeni merilni instrument ima tudi funkcijo hitrega dostopa do nastavljenih vrednosti alarma, zunanji nadzor za aktiviranje vnaprej določenih funkcij, eko način za nizko porabo, izbirno dvojno skaliranje in 5 nastavljivih stopenj svetlosti. En sam univerzalni napajalnik 18 ... Zaradi 265 V AC/DC je vgrajeni merilni instrument enostavna naprava za merjenje procesov. Uporabniku vgrajenega merilnega instrumenta so na voljo dodatni moduli za izhod in krmiljenje (releji, analogni izhod, Modbus RTU).
Besedilo je strojno prevedeno.
Izvedba
- vodoravna ali navpična montaža
- Vgradni indikator IP65

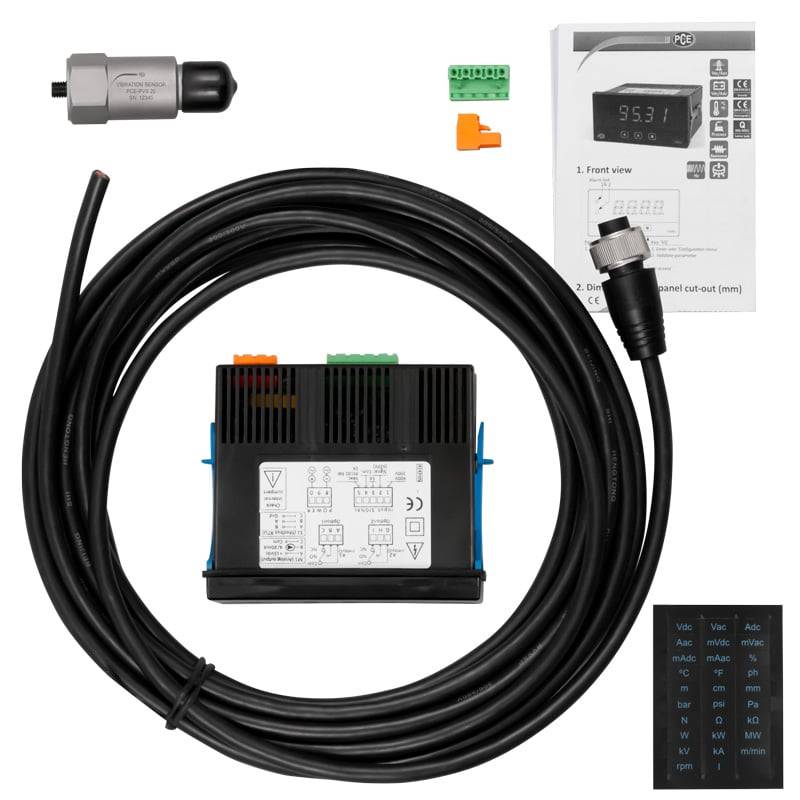

Obseg dostave
- 1 x Merilnik pospeška PCE-PVS 20-DPD-U vključno z zaslonom
- 1 x MIL-C 5015 priključek na 5 m kablu
- 2 x sponke
- 2 x navodila za uporabo
