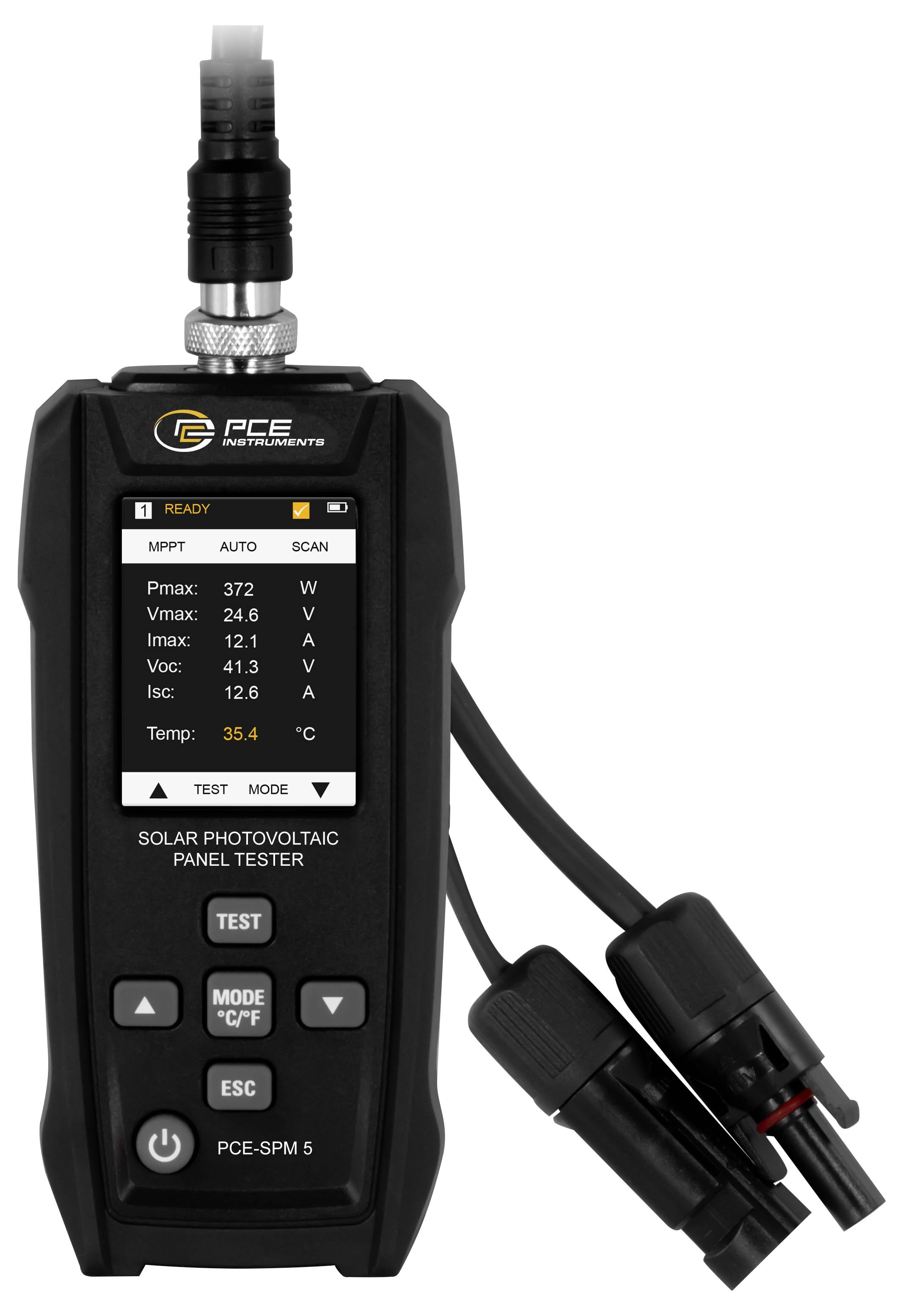

PCE Instruments PCE-SPM 5 tester sončnih panelov
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Poudarki in podrobnosti

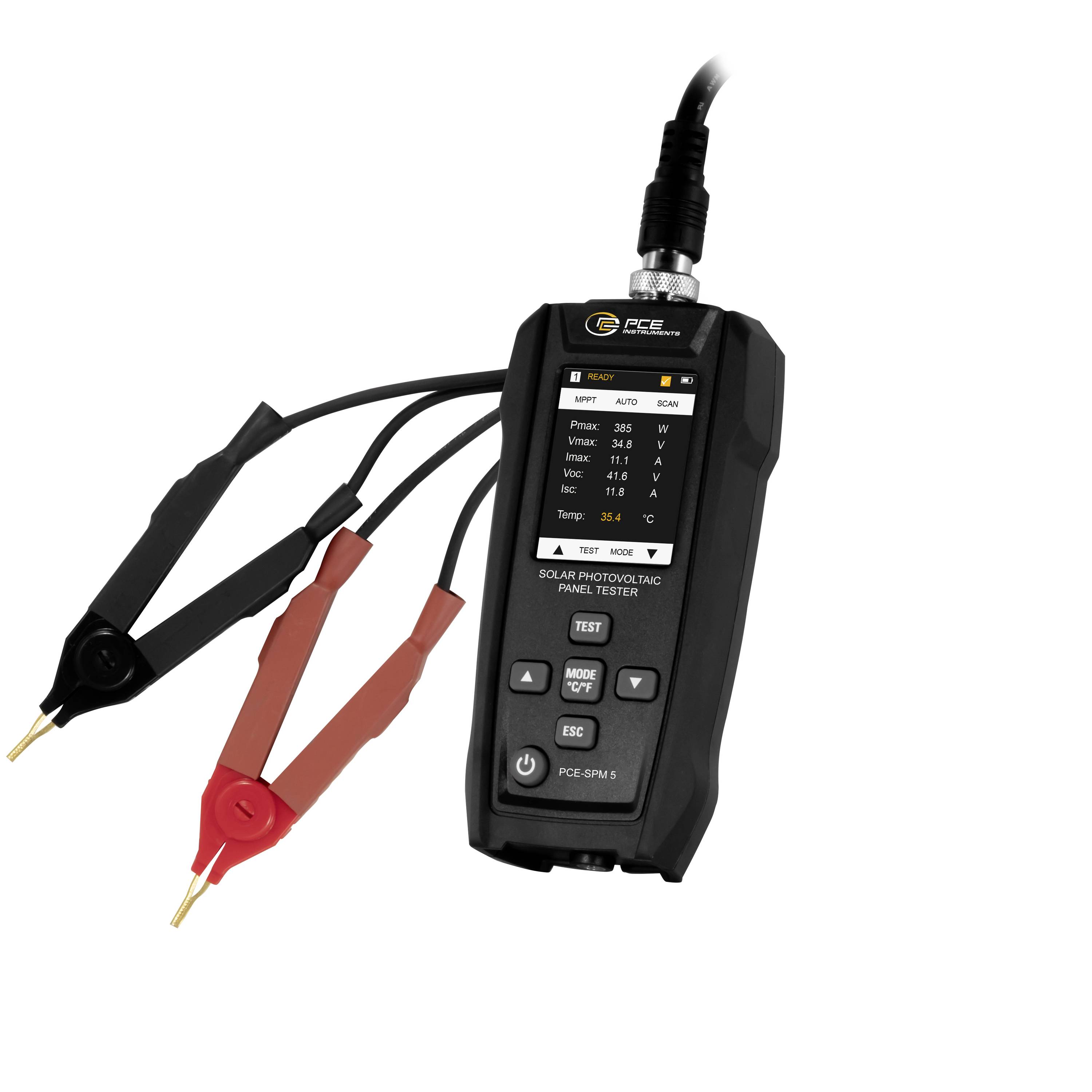

Merilnik sončnih kolektorjev PCE Instruments PCE-SPM 5 z merjenjem karakteristične krivulje IV/PV |Voc 0 … 60 V |Isc 0 … 30 A |Pmax 0 … 800 W
- Merjenje IV in PV z avtomatskim in ročnim načinom
- Prikaz karakterističnih krivulj in izmerjenih vrednosti (IV/PV)
- Barvno kodirana predstavitev krivulje s tabelo
- Prikaz podatkov o vrhovih in električnih značilnosti
- Pomnilnik za do 10 meritev
Tehnične specifikacije
- Enosmerna napetost
- Funkcija napetosti odprtega tokokroga (Voc)
- Merilno območje 0 ... 60 V
- Ločljivost 0,001 V
- Natančnost +/-1%
- Enosmerna napetost
- Funkcija napetosti MPP (Umpp)
- Merilno območje 0 ... 60 V
- Ločljivost 0,001 V
- Natančnost +/-5%
- Enosmerni tok DC
- Funkcija kratkostičnega toka (Isc)
- Merilno območje 0 ... 30 A
- Ločljivost 0,001 A
- Natančnost +/-1%
- Enosmerni tok DC
- Funkcija toka MPP (Impp)
- Merilno območje 0 ... 30 A
- Ločljivost 0,001 A
- Natančnost +/-5%
- Temperatura
- Merilno območje 0 ... 60 ℃
- Ločljivost: 0,1 °C
- Natančnost 1 °C
- Temperatura
- Merilno območje 32 ... 140 °F
- Ločljivost: 0,18 °F
- Natančnost +/-1,8 °F
- Moč
- Funkcija največje moči (Pmax)
- Merilno območje 0 ... 800 W
- Ločljivost 0,001 W
- Natančnost +/-5%
- Splošni tehnični podatki

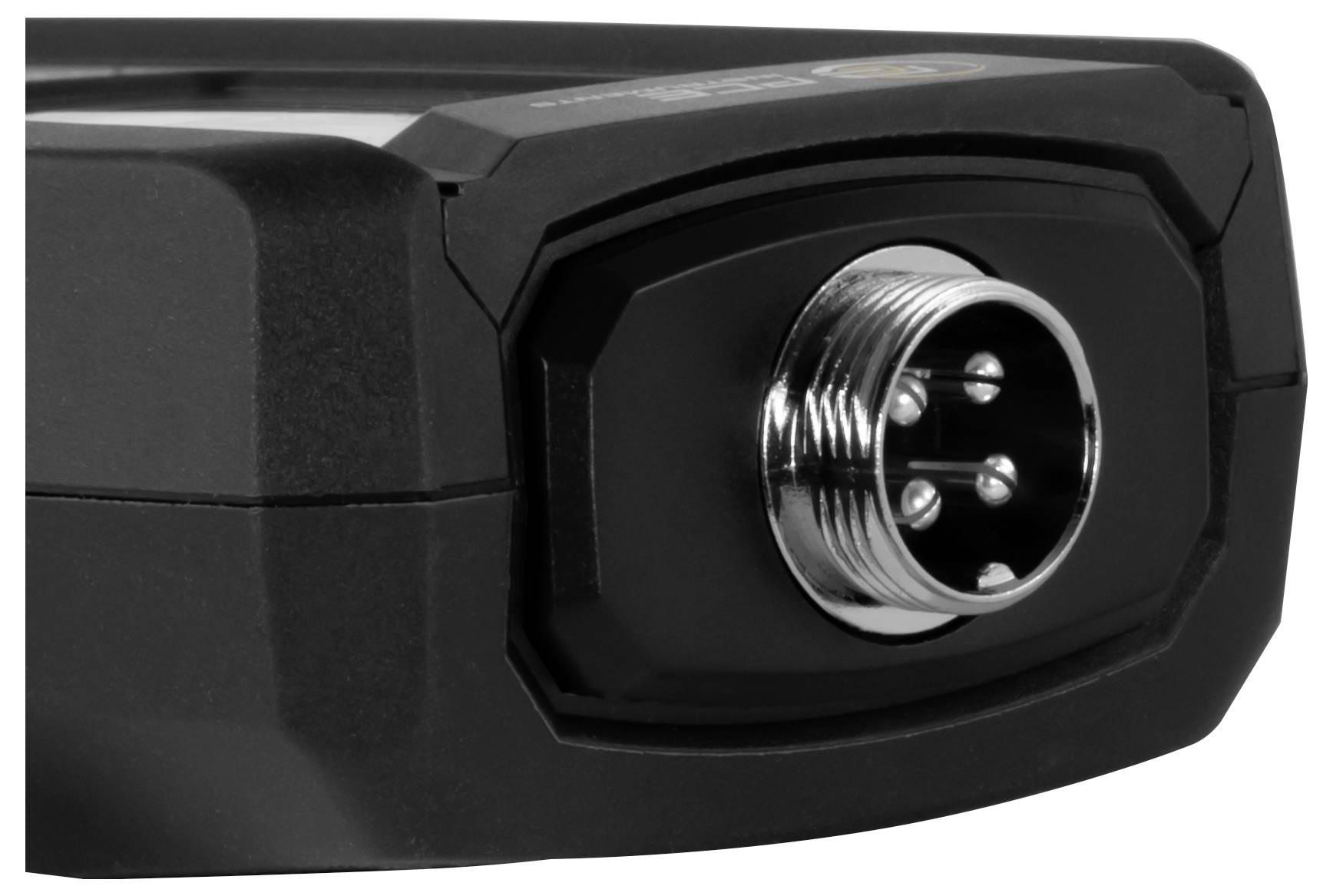

- MC4 PV vhodi
- Vrsta zaslona: barvni LC zaslon z osvetlitvijo ozadja
- Velikost zaslona 2,4 palca
- Merilna hitrost 3-krat na sekundo
- Notranji pomnilnik
- Zmogljivost shranjevanja (dodatne informacije): Shranjevanje zadnjih 10 meritev; podatki se izgubijo, ko napravo izklopite.

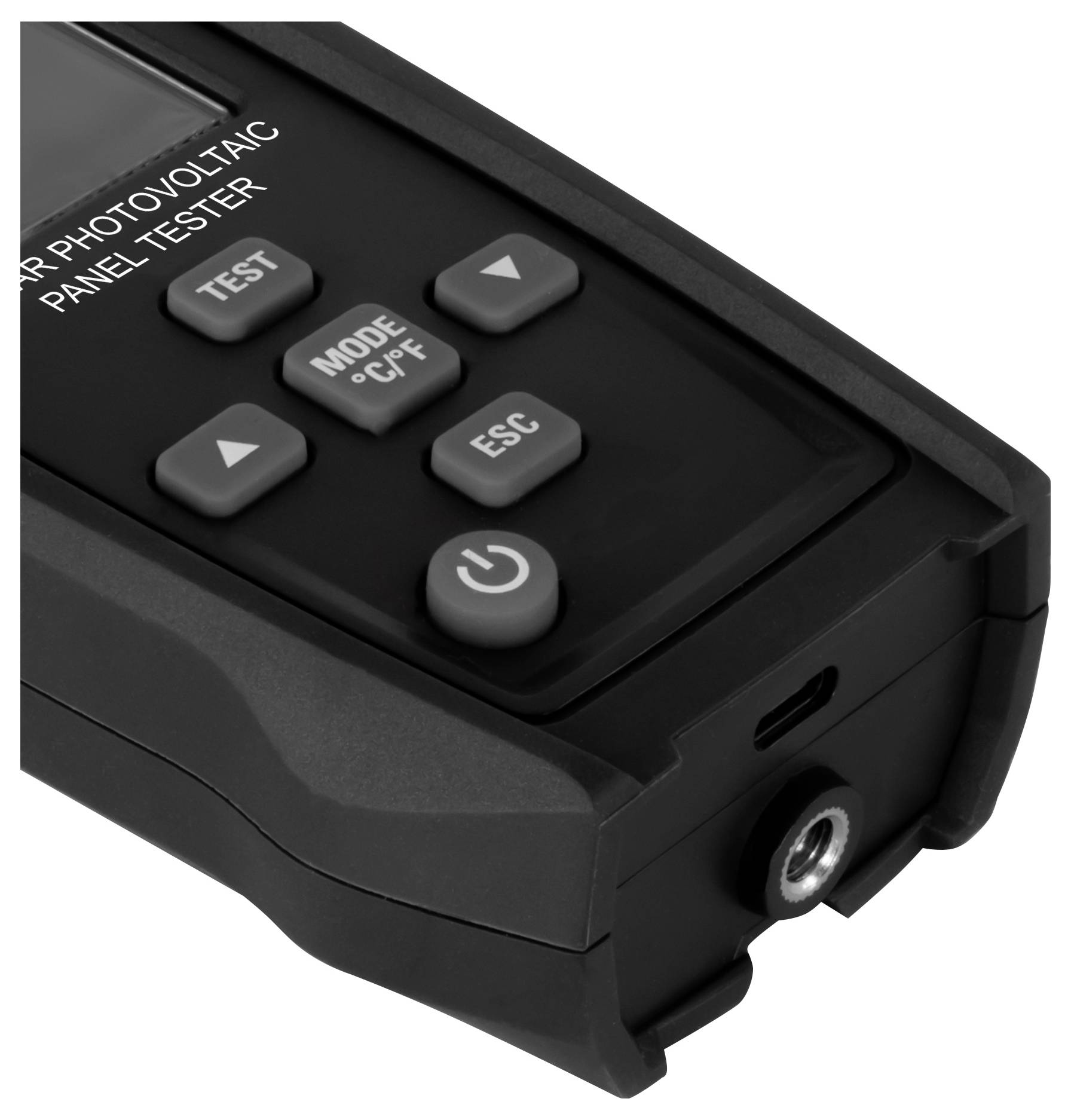

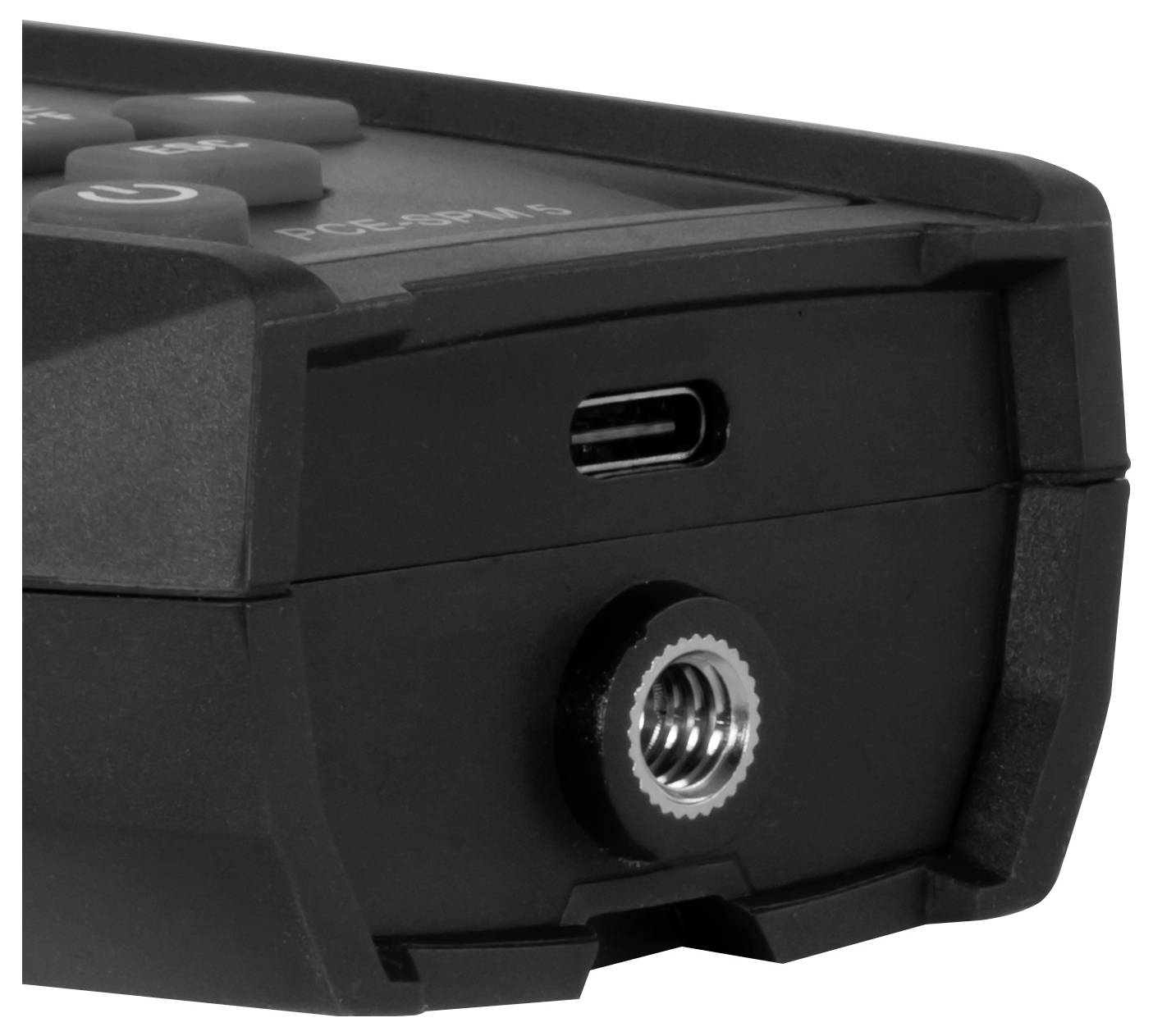

- Vmesnik USB-C
- Samodejni izklop po 5 minutah
- Jezik menija: angleščina (ZDA), angleščina (VB)
- Zaščitni razred (naprava) IP40
- Napajanje: 5 V enosmerne napetosti, 500 mA
- Baterija/Akumulatorska baterija 1 x 3,7 V notranja litij-ionska baterija
- Kapaciteta 1000 mAh
- Delovni pogoji -10 ... 50 °C, 0 ... 80 % relativne vlažnosti
- Pogoji skladiščenja -10 ... 60 °C, 0 ... 80 % relativne vlažnosti
- Dimenzije (D x Š x V) 155 x 73 x 38 mm
- Teža: 253 g
- Vrsta izdelka
tester sončnih panelov
- Merilna funkcija
napetost dc
DC-tok
moč
temperatura
delovni standardi (lastni)
- Mere
(D x Š x V) 165 x 73 x 38 mm
- Prikaz
digitalni
LCD
- Teža
253 g
- Širina
73 mm
- Višina
38 mm
- Dolžina
165 mm
- Vmesnik
USB-C
Merilna naprava za sončne panele / merilna naprava za karakteristično krivuljo fotovoltaike
- Embalaža brez plastike
embalaža brez plastike
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3841693 PCE Instruments PCE-SPM 5 tester sončnih panelov
Tehnični podatki 3841693 PCE Instruments PCE-SPM 5 tester sončnih panelov
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3841693 PCE Instruments PCE-SPM 5 tester sončnih panelov
Opis

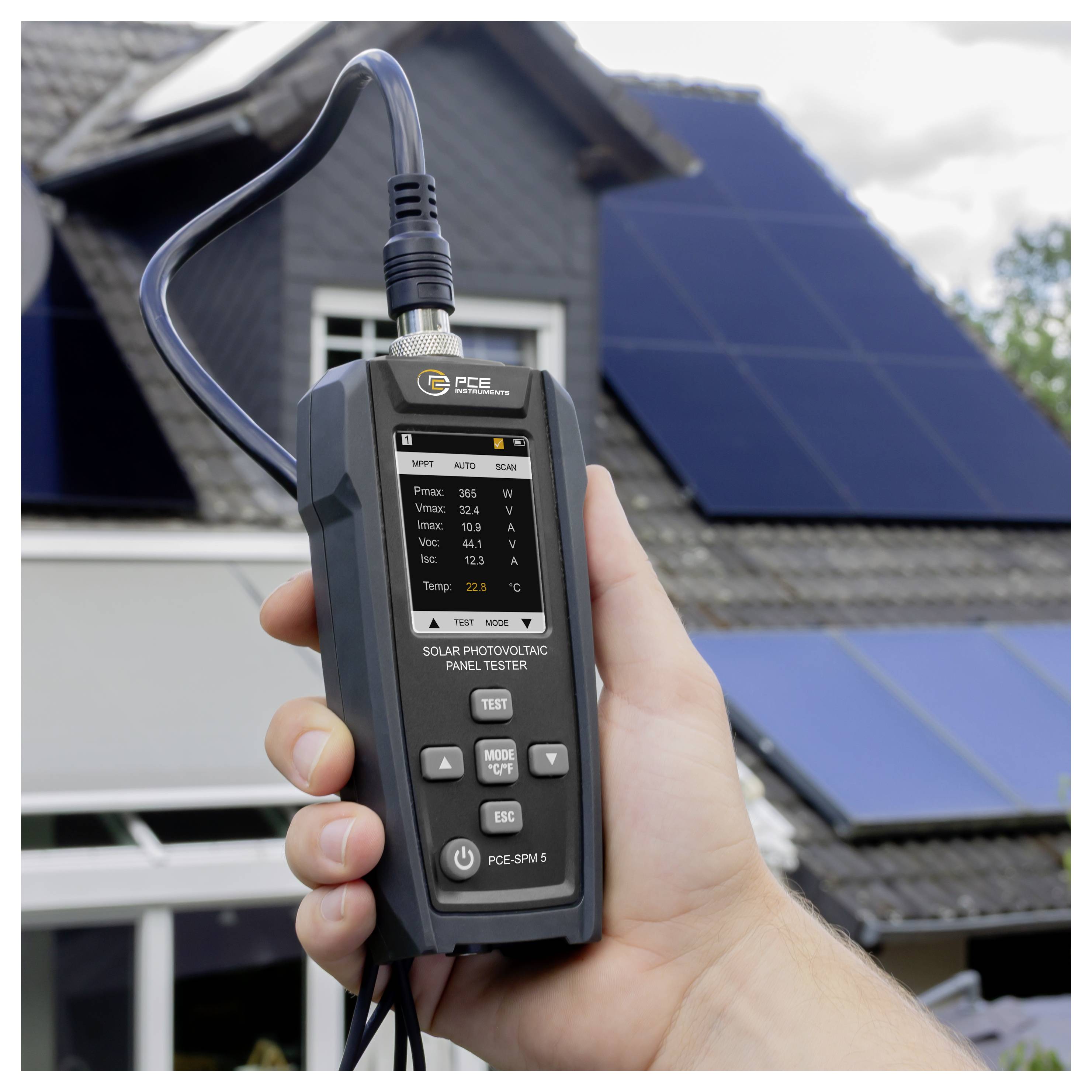

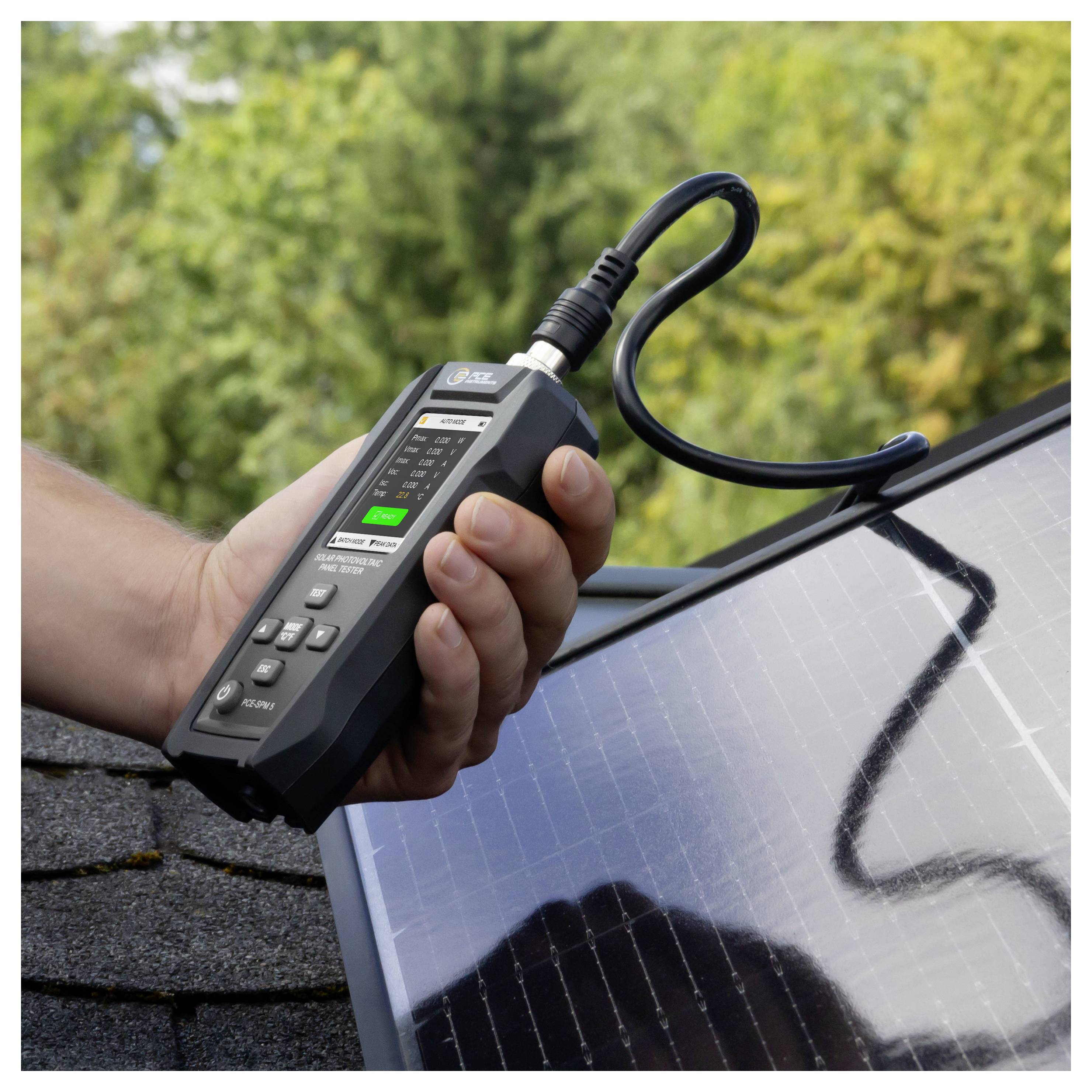

Merilna naprava za sončne panele je merilni instrument za analizo in ocenjevanje fotonapetostnih modulov na podlagi njihovih električnih lastnosti. Merilna naprava za sončne panele se uporablja za hitro in zanesljivo testiranje sončnih modulov neposredno na lokaciji in omogoča beleženje najpomembnejših električnih izmerjenih vrednosti modula.
Z območjem enosmerne napetosti od 0 ... 60 V, območje enosmerne napetosti od 0 ... Z močjo toka 30 A in največjo merjeno močjo do 800 W je merilna naprava za sončne panele primerna za običajne fotonapetostne module. Izmerjene vrednosti se med meritvijo obdelajo in prikažejo na napravi. Merilna naprava za sončne kolektorje izvaja meritev karakteristične krivulje IV in grafično prikazuje izmerjene vrednosti kot analizo krivulje IV/PV na zaslonu. Izmerjene vrednosti so vizualno prikazane kot krivulje. Predstavitev je barvno kodirana: tok (modra), moč (vijolična) in napetost (črna), kar omogoča jasno razlikovanje parametrov.
Poleg prikaza krivulje je na voljo tudi podatkovna tabela, v kateri so navedene izmerjene vrednosti. Podatki o najvišjih vrednostih so tam prav tako označeni za hitro oceno vrednosti zmogljivosti. Merilna naprava za sončne celice določa najpomembnejše električne parametre, kot so napetost odprtega tokokroga (Voc), kratkostični tok (Isc), napetost MPP (Umpp), tok MPP (Impp) in največja moč (Pmax).

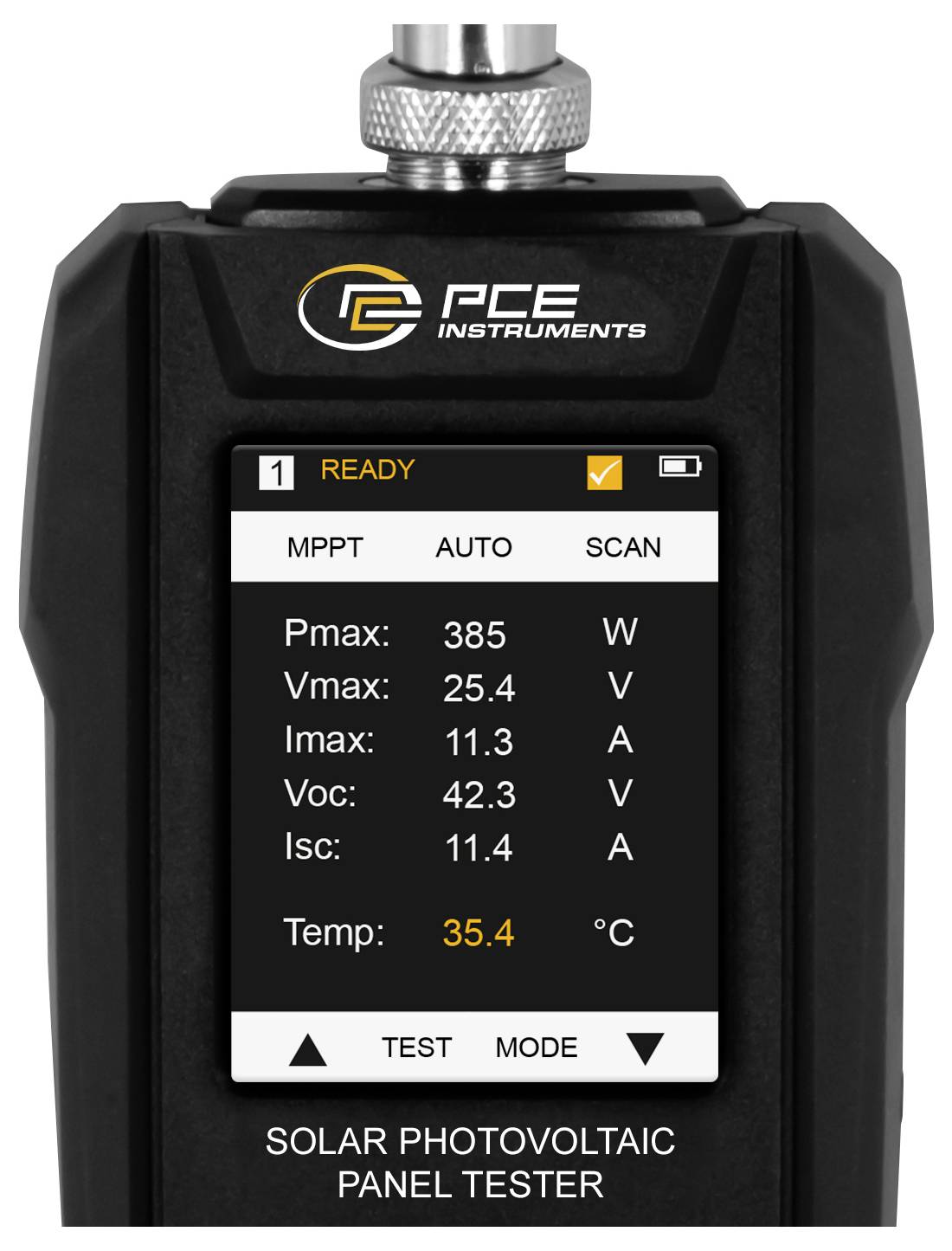

Prikaz je na voljo prek integriranega 2,4-palčnega LCD-zaslona, ki prikazuje tako krivulje kot podatke meritev. Poleg tega se beleži temperatura modula. Merilna naprava za sončne celice ima notranji pomnilnik za do 10 nizov merilnih podatkov, ki jih je mogoče shraniti in priklicati v napravi. Merilne točke se izgubijo po izklopu naprave. Zaradi vsestranskih merilnih in analitičnih funkcij je merilna naprava za sončne kolektorje primerna za namestitev, vzdrževanje in odpravljanje težav s fotovoltaičnimi sistemi.
Besedilo je strojno prevedeno.
Z območjem enosmerne napetosti od 0 ... 60 V, območje enosmerne napetosti od 0 ... Z močjo toka 30 A in največjo merjeno močjo do 800 W je merilna naprava za sončne panele primerna za običajne fotonapetostne module. Izmerjene vrednosti se med meritvijo obdelajo in prikažejo na napravi. Merilna naprava za sončne kolektorje izvaja meritev karakteristične krivulje IV in grafično prikazuje izmerjene vrednosti kot analizo krivulje IV/PV na zaslonu. Izmerjene vrednosti so vizualno prikazane kot krivulje. Predstavitev je barvno kodirana: tok (modra), moč (vijolična) in napetost (črna), kar omogoča jasno razlikovanje parametrov.
Poleg prikaza krivulje je na voljo tudi podatkovna tabela, v kateri so navedene izmerjene vrednosti. Podatki o najvišjih vrednostih so tam prav tako označeni za hitro oceno vrednosti zmogljivosti. Merilna naprava za sončne celice določa najpomembnejše električne parametre, kot so napetost odprtega tokokroga (Voc), kratkostični tok (Isc), napetost MPP (Umpp), tok MPP (Impp) in največja moč (Pmax).
Prikaz je na voljo prek integriranega 2,4-palčnega LCD-zaslona, ki prikazuje tako krivulje kot podatke meritev. Poleg tega se beleži temperatura modula. Merilna naprava za sončne celice ima notranji pomnilnik za do 10 nizov merilnih podatkov, ki jih je mogoče shraniti in priklicati v napravi. Merilne točke se izgubijo po izklopu naprave. Zaradi vsestranskih merilnih in analitičnih funkcij je merilna naprava za sončne kolektorje primerna za namestitev, vzdrževanje in odpravljanje težav s fotovoltaičnimi sistemi.
Besedilo je strojno prevedeno.

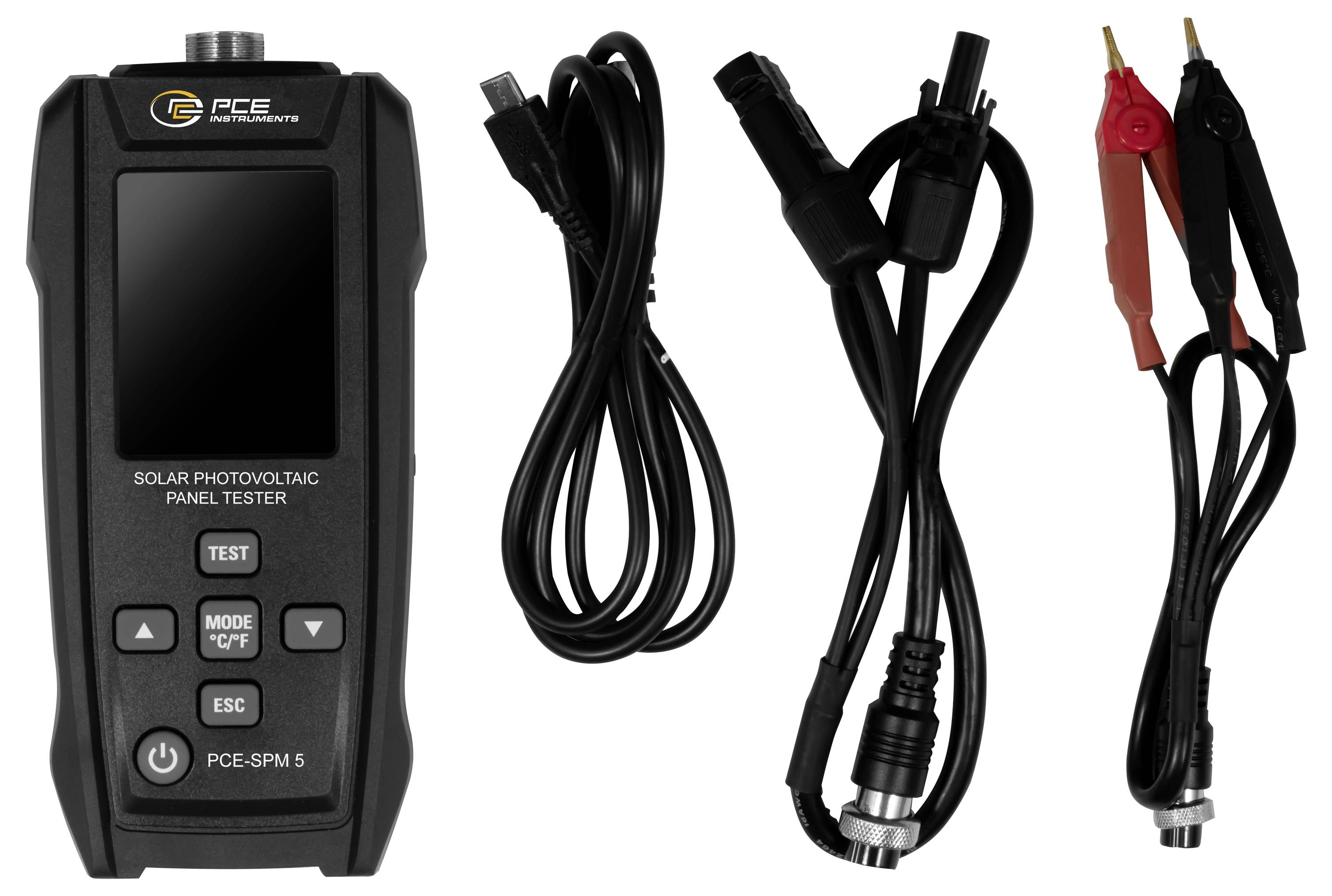

Obseg dostave
- 1 x Merilna naprava za sončne kolektorje PCE-SPM 5

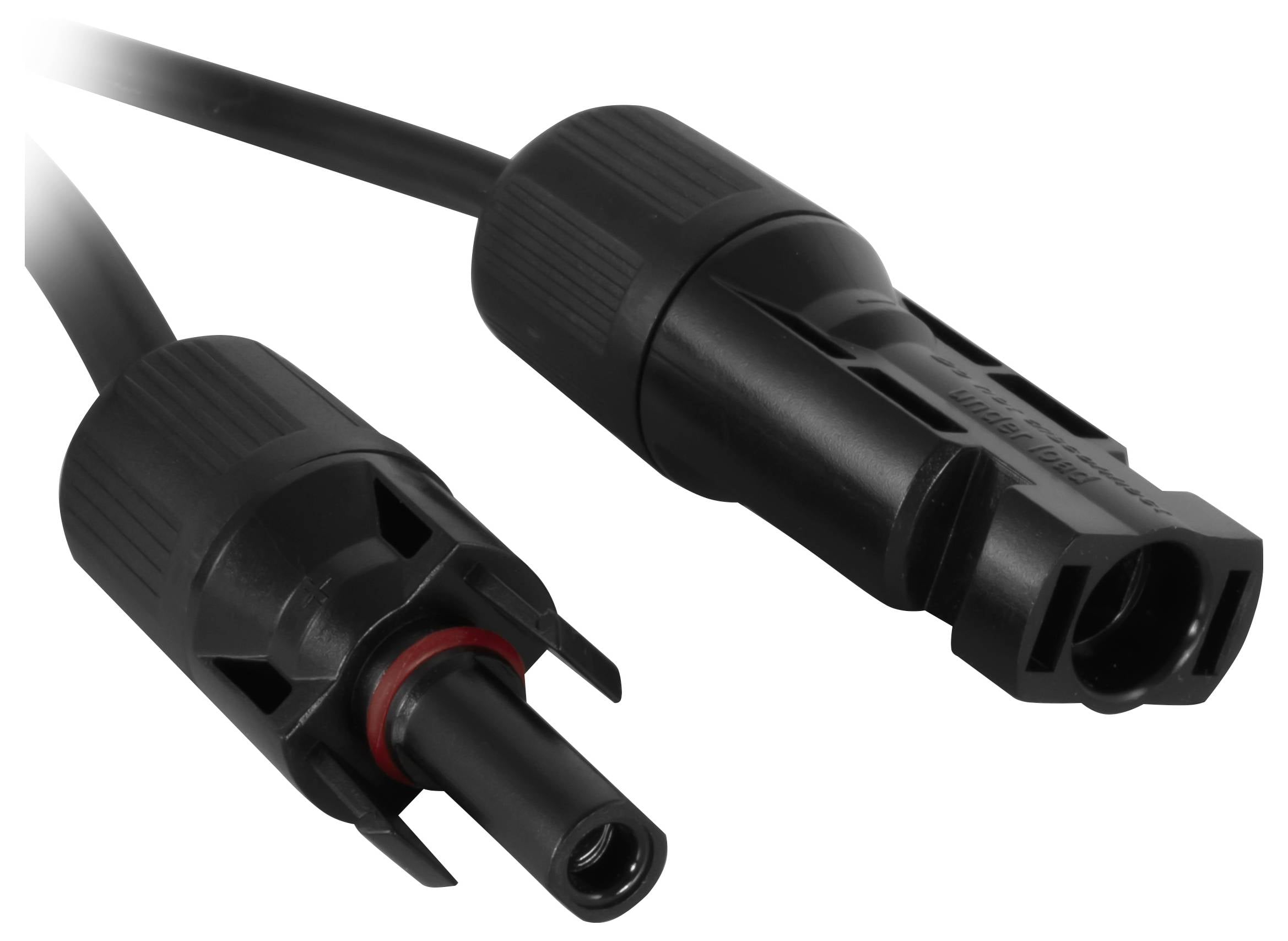

- 1 x MC4 PV priključni kabel

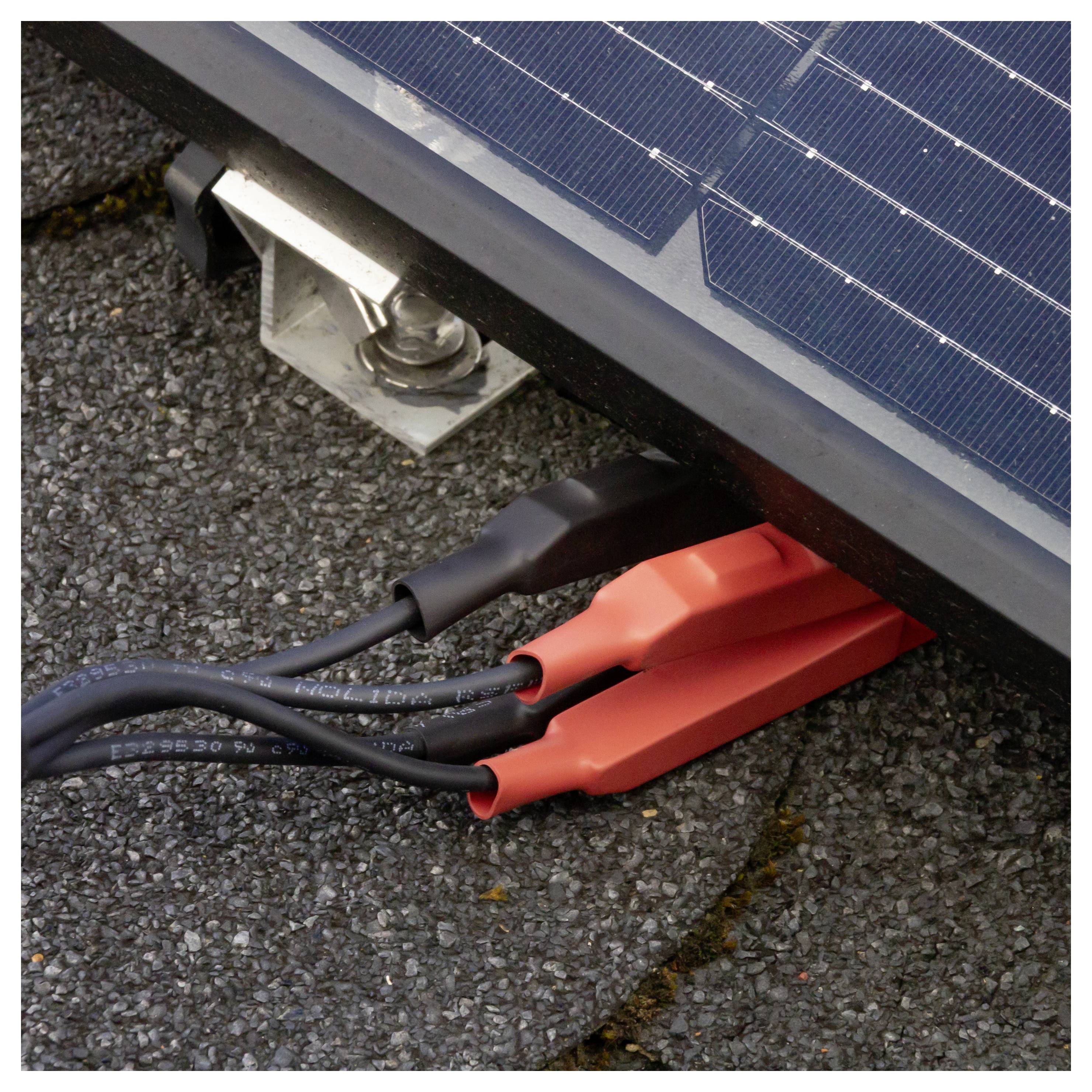

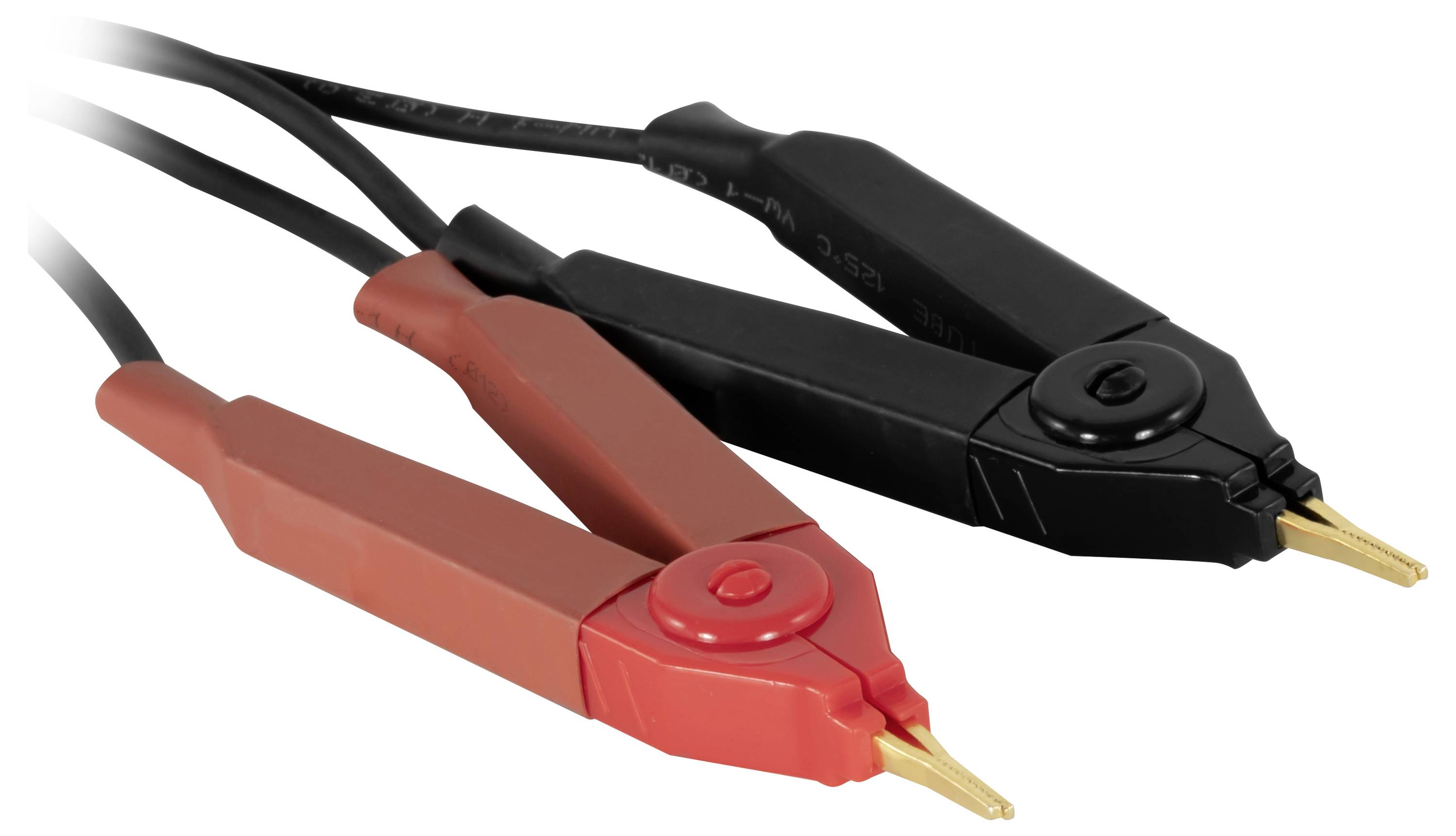

- 1 x komplet merilnih kablov s krokodil sponkami
- 1 x kabel USB-C
- 1 x Navodila za uporabo
