PCE Instruments PCE-VT 3950-ICA naprava za merjenje vibracij ±2 %
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (2249,00 € / Kos)
2249,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
PCE Instruments PCE-VT 3950-ICA naprava za merjenje vibracij ±2 % N/A
- za mobilne meritve vibracij
- Merilno območje do 399,9 m/s²
- Analiza hitre pretvorbe (FFT)
- Merjenje poti
- ročno shranjevanje podatkov meritev
- samodejna ocena ISO 10816-3
- notranji pomnilnik
- 2,48-palčni LCD-zaslon
- polnilna baterija
- Vmesnik mikro USB
- vključno s slušalkami
- vključno s certifikatom o kalibraciji ISO
Tehnične specifikacije
- pospešek
- Merilno območje 0 ... 399,9 ft/s²
- Ločljivost 0,1 ft/s²
- Natančnost ±2 %.
- Frekvenčno območje 10 Hz ... 10 kHz, 1 kHz ... 10 kHz
- Mehanska hitrost vrtenja
- Merilno območje 600 ... 50000 vrt/min
- Ločljivost 1 vrt/min
- Natančnost 2 % odčitka.
- optična hitrost vrtenja
- Merilno območje 600 ... 50000 vrt/min
- hitrost
- Merilno območje 0 ... 399,9 km/h
- Ločljivost 0,1 mm/s
- Natančnost ±2 %.
- Frekvenčno območje 10 Hz ... 1 kHz
- Stran
- Merilno območje 0 ... 3,9 palca
- Ločljivost 1 palec
- Natančnost ±2 %.
- Frekvenčno območje 10 Hz ... 200 Hz

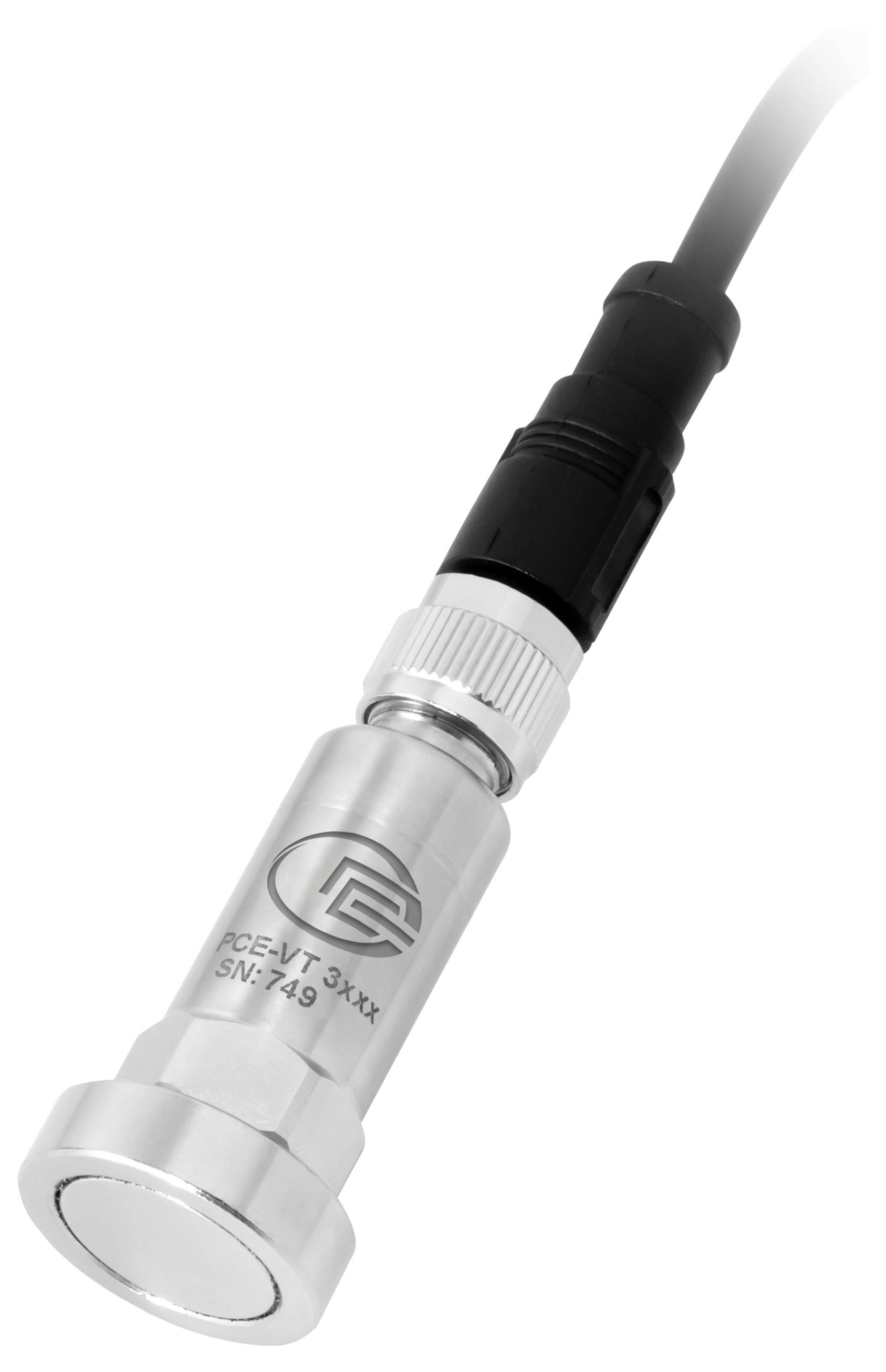

- senzor
- Oznaka SENZOR PCE-VT 3xxx
- Dodatni opis: Resonančna frekvenca: 24 kHz, Prečna občutljivost: Δ 5 %, Meja uničenja: 5000 g (vrh), Material ohišja: Nerjaveče jeklo, Pritrdilni navoj: ¼ - 28 UNF
- Dimenzije Ø 29 x 81 mm
- Splošni tehnični podatki
- Število merilnih kanalov: 1
- Merilne funkcije: RMS, Peak, Peak-Peak, Crest faktor
- Pospešek FFT: 10 Hz ... 8 kHz, hitrost FFT: 10 Hz ... 1 kHz, natančnost pri 160 Hz: ±2 %, število vrstic FFT: 2048, meritve poti: 100 poti s 100 napravami na vsaki, 100 merilnih točk s 1000 meritvami na vsaki
- Frekvenca 10 ... 10000 Hz
- Vrsta zaslona LCD
- Velikost zaslona 2,8 palca
- Notranji pomnilnik
- Zmogljivost shranjevanja 2.160.000 vrednosti
- Interval shranjevanja 1 s
- Interval shranjevanja do 12 minut.
- Vmesnik: Micro-USB, 3,5 mm priključek
- Jeziki menija: angleščina (ZDA), nemščina, francoščina, španščina, italijanščina, nizozemščina, portugalščina, turščina, poljščina, ruščina, kitajščina, japonščina
- Razred zaščite (naprava) IP52
- Napajanje z baterijo: 3,7 V, USB: 5 VDC, 500 mA
- Baterija/Akumulatorska baterija 1 x 3,7 V notranja litij-polimerna baterija
- Kapaciteta 2500 mAh
- Delovni pogoji -20 ... 65 °C, 10 ... 95 % relativne vlažnosti
- Pogoji skladiščenja -20 ... 65 °C, 10 ... 95 % relativne vlažnosti
- Dimenzije (D x Š x V) 165 x 85 x 32 mm
- Druge dimenzije: Senzor vibracij Ø 17 x 46 mm, priključek za slušalke 3,5 mm
- Teža: 239 g
- Dodatne uteži: Senzor vibracij 52 g
- Osnovna natančnost
±2 %
- Vrsta izdelka
naprava za merjenje vibracij
- Merilna funkcija
pospešek
hitrost
frekvenca
vibracija
- Prikaz
LCD
- Obratovalna napetost
Notranja: LiPo baterija (3,7 V, 2500 mAh)
Zunanji: USB 5 VDC, 500 mA V
- Mere
(D x Š x V) 85 x 32 x 165 mm
- Teža
239 g
- Minimalna velikost predmeta
1 cm
- Širina
32 mm
- Višina
165 mm
- Dolžina
85 mm
- Vrsta
PCE-VT 3950-ICA
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3812937 PCE Instruments PCE-VT 3950-ICA naprava za merjenje vibracij ±2 %
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3812937 PCE Instruments PCE-VT 3950-ICA naprava za merjenje vibracij ±2 %
Opis
Merilnik vibracij je idealen merilni instrument za hitro in natančno testiranje vibrirajočih delov, strojev in sistemov. Ta merilnik vibracij določa premik nihanja prek zunanjega senzorja vibracij (merilno območje 0,000 ... ). 3,9 mm), hitrost vibracij (merilno območje 0,00 ... 399,9 mm/s) in vibracijski pospešek (merilno območje 0,0 ... 399,9 m/s²). Naprava za merjenje vibracij ponuja različne merilne parametre, kot so efektivna vrednost (RMS), vrh, med vrhovi in vršni faktor. Naprava za merjenje vibracij je opremljena z načinom, ki omogoča samodejno vrednotenje meritve v skladu z mejnimi vrednostmi standarda ISO 10816-3. Merilnik vibracij analizira izmerjene vrednosti in na zaslonu prikaže ustrezno oceno uspešnosti/neuspešnosti. Vgrajena baterija v napravi za merjenje vibracij ima kapaciteto 2500 mAh in jo je mogoče polniti neposredno prek vgrajenega vmesnika micro-USB.
Poleg običajnega načina merjenja ima merilnik vibracij tudi način FFT. V načinu FFT se izračuna in prikaže frekvenčni spekter za izmerjeno hitrost vibracij ali pospešek vibracij. V grafični predstavitvi so izračunane črte FFT prikazane v splošnem pogledu za celoten frekvenčni pas in vzporedno v povečanem pogledu za prikaz posameznih črt.
Dodatna funkcija je merjenje poti. Merjenje poti je posebej zasnovano za ponavljajoče se meritve na enakih merilnih točkah. To omogoča urejeno merjenje različnih merilnih točk. Zato se naprava za merjenje vibracij zaradi svojih obsežnih merilnih funkcij uporablja pri vzdrževanju in popravilih strojev.
Notranji pomnilnik merilnika vibracij omogoča shranjevanje prikazanih merilnih podatkov iz različnih merilnih funkcij. Vgrajeni vmesnik micro-USB omogoča prenos merilnih podatkov, shranjenih na napravi za merjenje vibracij, v računalnik po meritvi. Programska oprema za napravo za merjenje vibracij nato omogoča grafično in tabelarično analizo izmerjenih vrednosti. Za nadaljnjo obdelavo merilnih podatkov jih je mogoče izvoziti kot datoteko CSV prek programske opreme. Za posodabljanje naprave za merjenje vibracij je mogoče poleg analize merilnih podatkov izvesti tudi samodejno posodobitev vdelane programske opreme prek programske opreme.
Besedilo je strojno prevedeno.
Poleg običajnega načina merjenja ima merilnik vibracij tudi način FFT. V načinu FFT se izračuna in prikaže frekvenčni spekter za izmerjeno hitrost vibracij ali pospešek vibracij. V grafični predstavitvi so izračunane črte FFT prikazane v splošnem pogledu za celoten frekvenčni pas in vzporedno v povečanem pogledu za prikaz posameznih črt.
Dodatna funkcija je merjenje poti. Merjenje poti je posebej zasnovano za ponavljajoče se meritve na enakih merilnih točkah. To omogoča urejeno merjenje različnih merilnih točk. Zato se naprava za merjenje vibracij zaradi svojih obsežnih merilnih funkcij uporablja pri vzdrževanju in popravilih strojev.
Notranji pomnilnik merilnika vibracij omogoča shranjevanje prikazanih merilnih podatkov iz različnih merilnih funkcij. Vgrajeni vmesnik micro-USB omogoča prenos merilnih podatkov, shranjenih na napravi za merjenje vibracij, v računalnik po meritvi. Programska oprema za napravo za merjenje vibracij nato omogoča grafično in tabelarično analizo izmerjenih vrednosti. Za nadaljnjo obdelavo merilnih podatkov jih je mogoče izvoziti kot datoteko CSV prek programske opreme. Za posodabljanje naprave za merjenje vibracij je mogoče poleg analize merilnih podatkov izvesti tudi samodejno posodobitev vdelane programske opreme prek programske opreme.
Besedilo je strojno prevedeno.
Izvedba
- za mobilne meritve vibracij
- Merilno območje do 399,9 m/s²
- Analiza hitre pretvorbe (FFT)
- Merjenje poti
- ročno shranjevanje podatkov meritev
- samodejna ocena ISO 10816-3
- notranji pomnilnik
- 2,48-palčni LCD-zaslon
- polnilna baterija
- Vmesnik mikro USB
- vključno s slušalkami
Obseg dostave

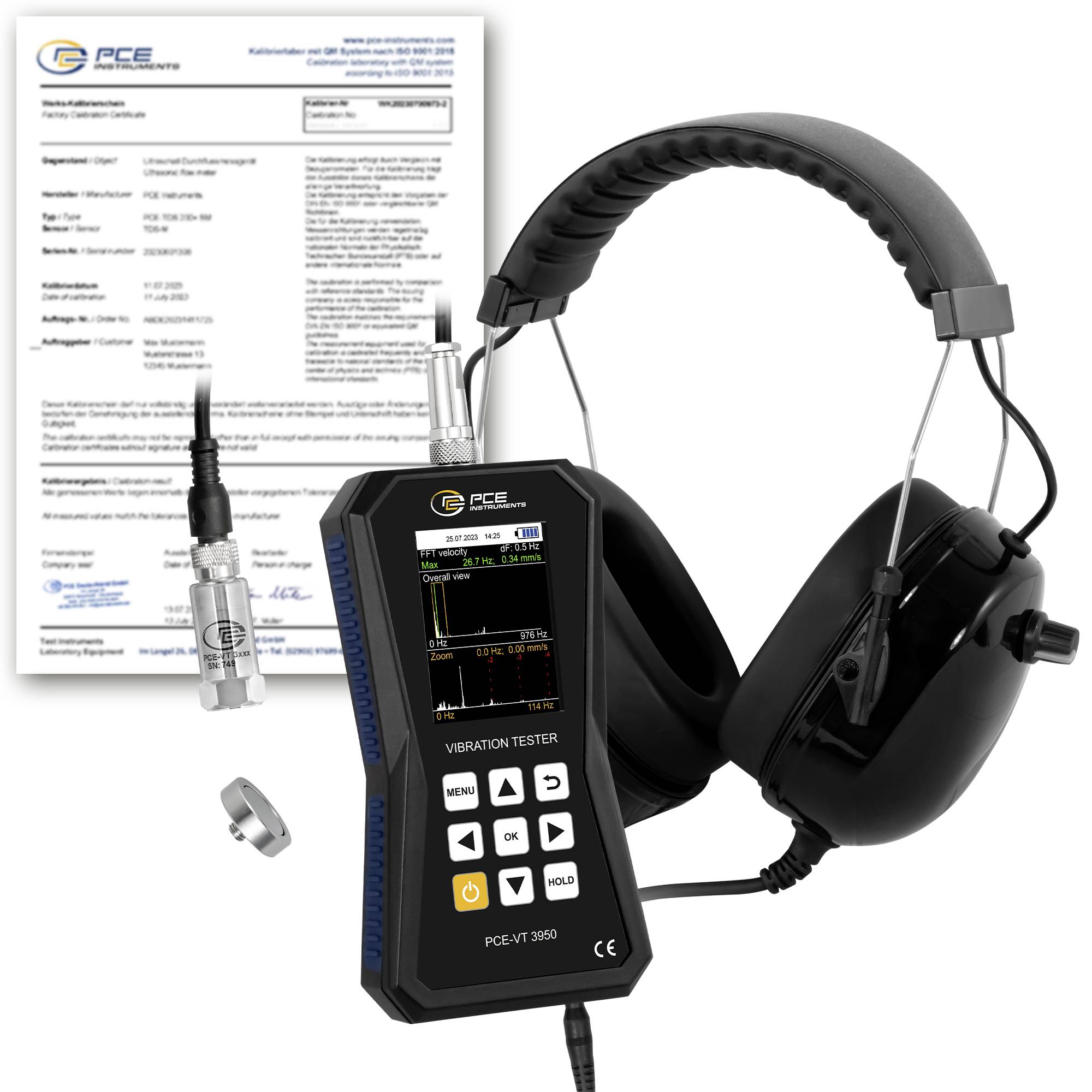

- 1 x Merilnik vibracij PCE-VT 3950-ICA
- 1 x senzor

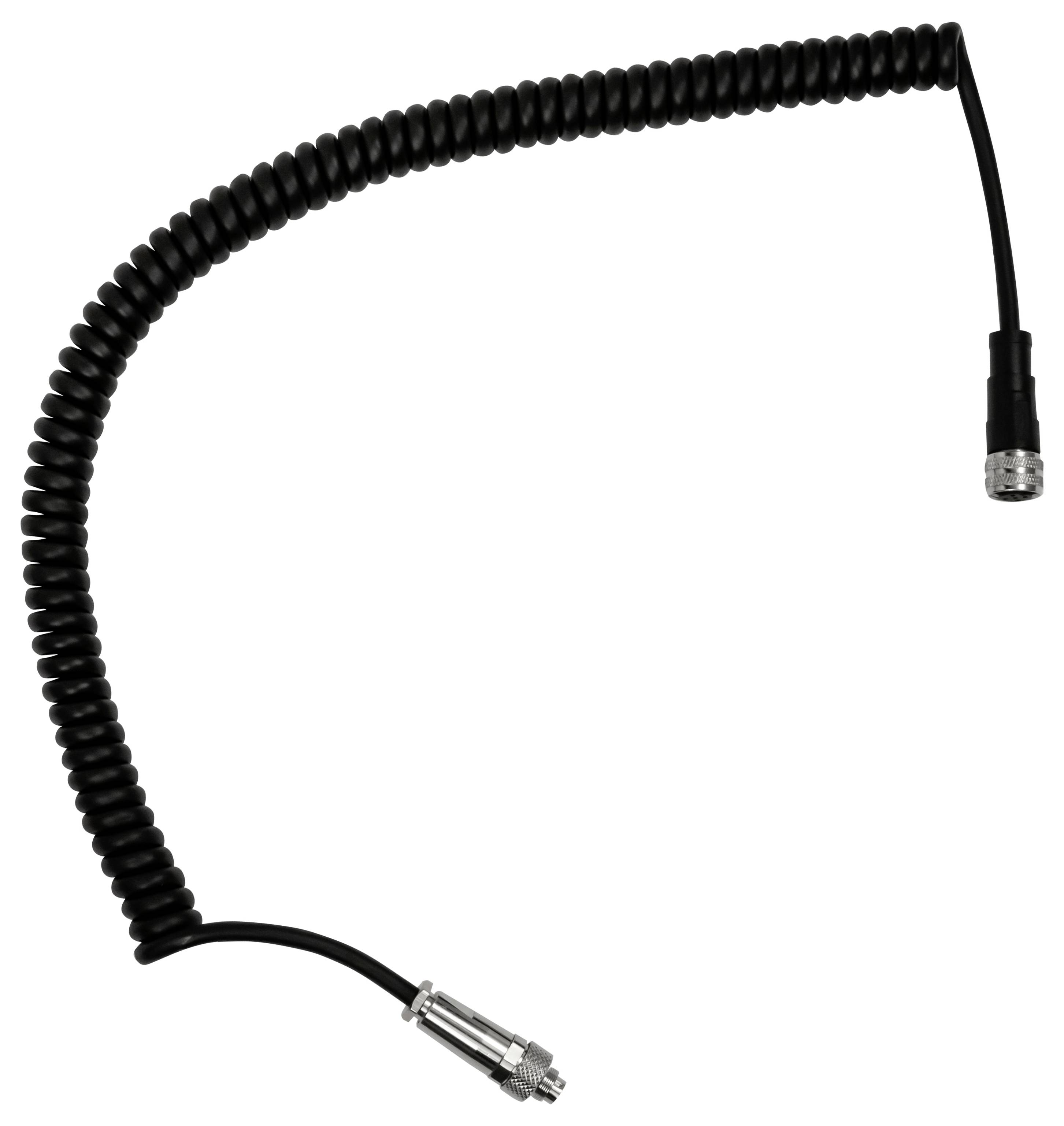

- 1 x spiralni kabel
- 1 x magnetni adapter
- 1 x kabel micro-USB
- 1 x USB ključek s programsko opremo in navodili
- 1 x Vodnik za hiter začetek
- 1 x kovček

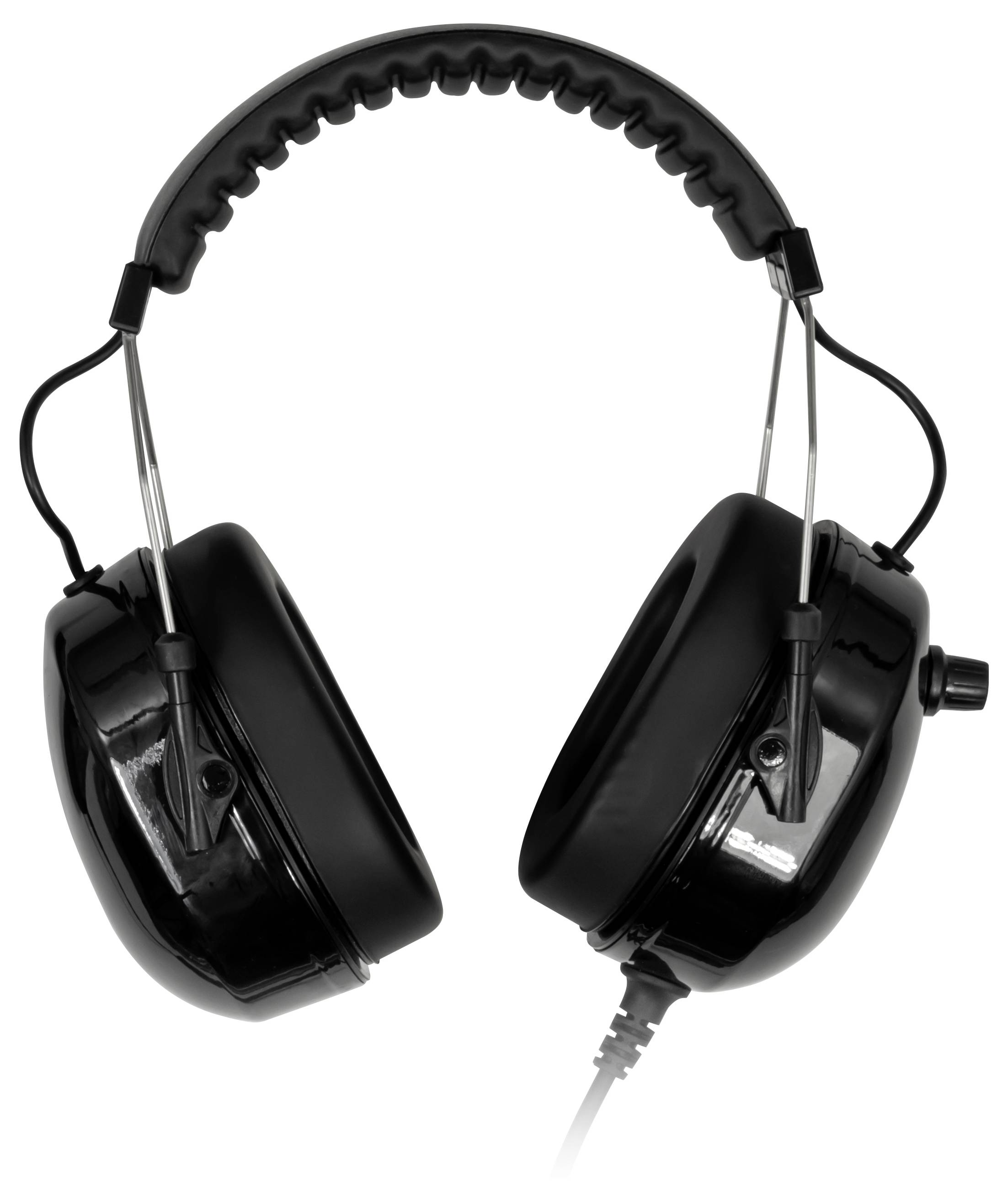

- 1 x Slušalke
- 1 x certifikat o kalibraciji ISO
Namigi
Tehnologija merjenja vibracij PCE Instruments PCE-VT 3950-ICA za profesionalne meritve in prikaz s pomnilnikom, programsko opremo, FFT analizo in še veliko več. - Razvili so ga naši inženirji za univerzalno uporabo kot merilnik vibracij | merilnik pospeška | zapisovalnik podatkov o vibracijah
