Name: PCE Instruments Power Analyzer tokovne klešče Kalibrirano (ISO)
Brand: PCE Instruments
SKU: 3812858
Availability: BackOrder

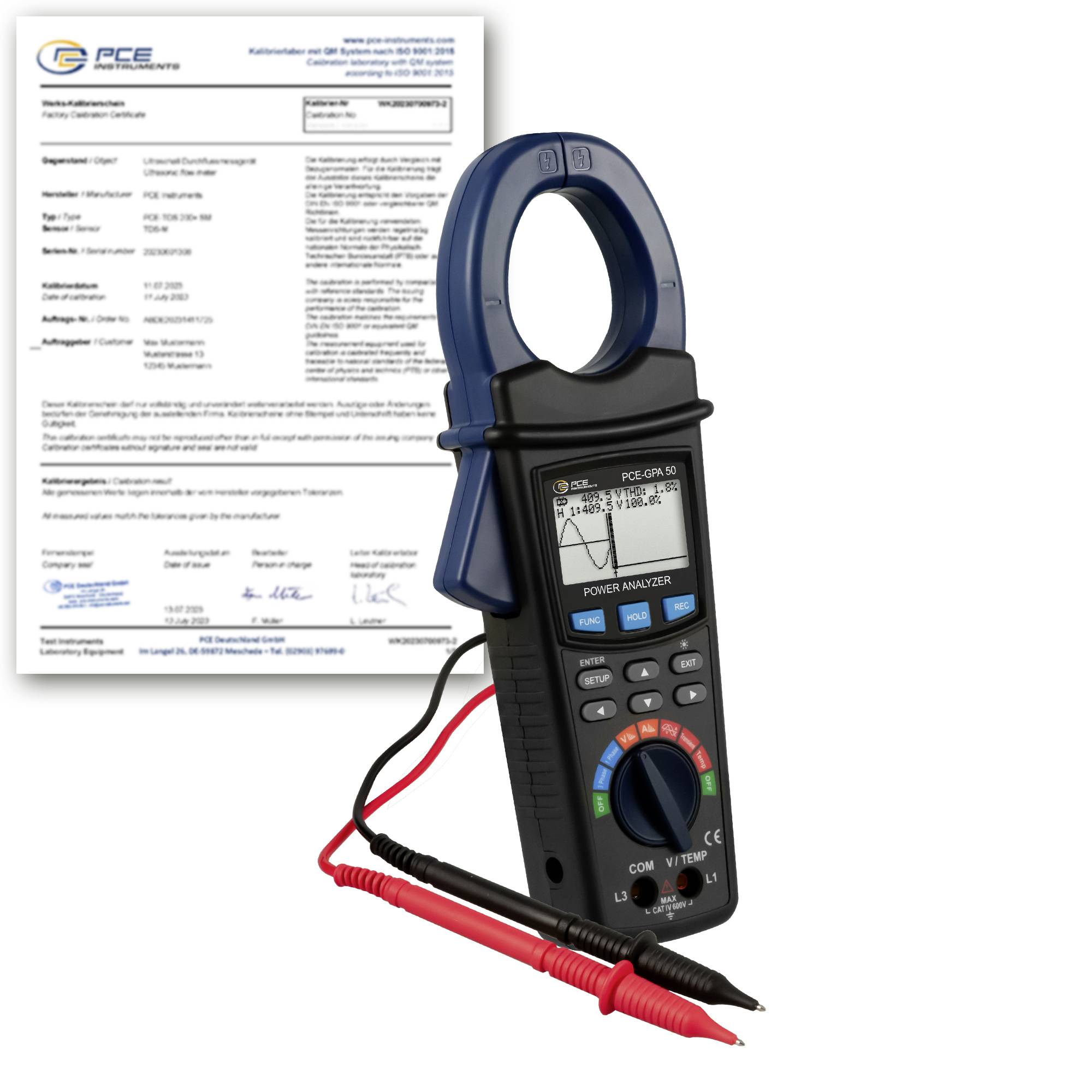

Merilnik s sponko/analizator moči s testnimi vodniki pred dokumentom o kalibracijskem certifikatu.

Ročni analizator moči PCE-GPA 50, ki prikazuje valovno obliko in odčitke 409,5 V in THD 1,8%, ter spodaj funkcijske in kontrolne gumbe.

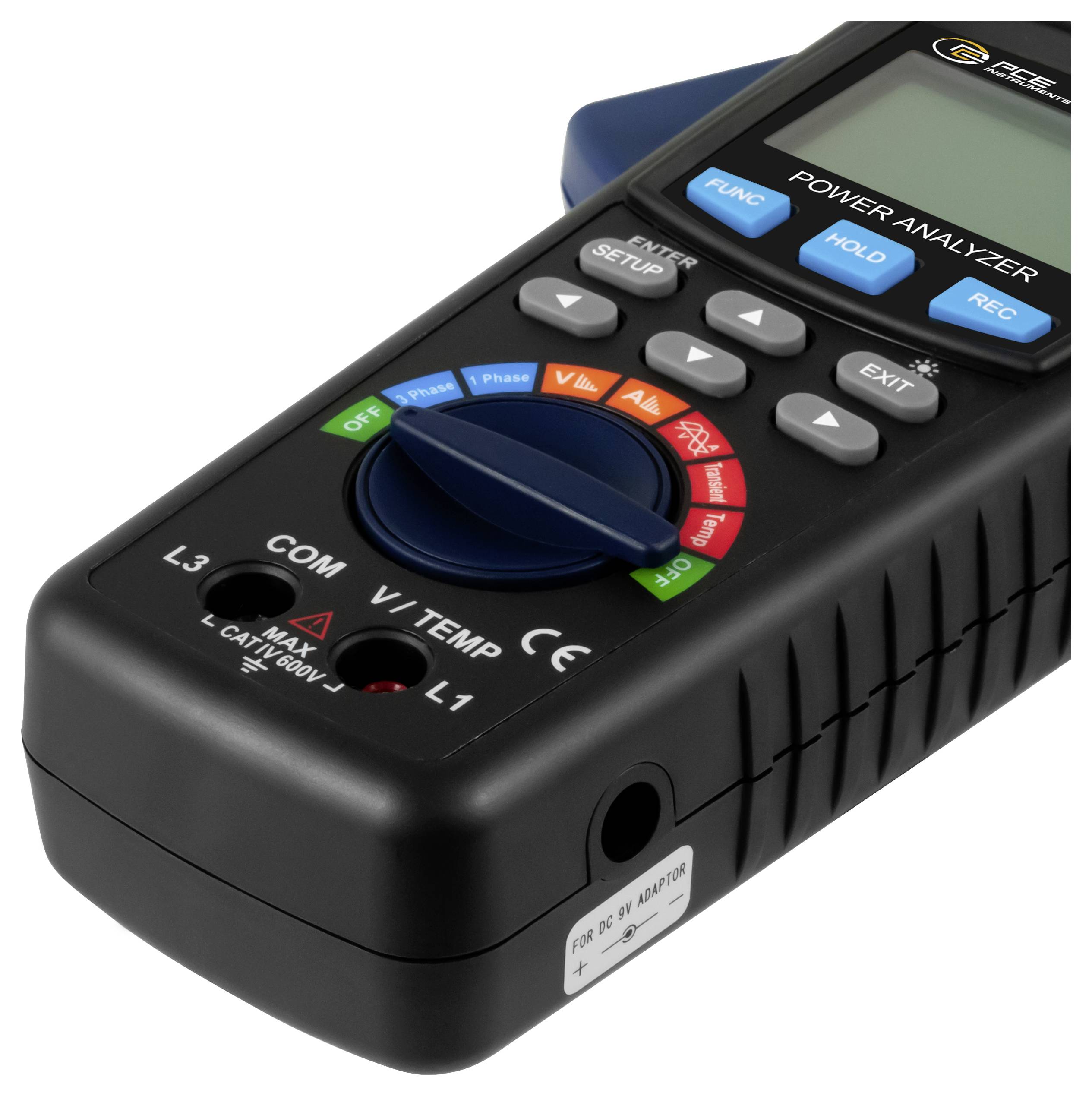

Prenosna naprava za analizo moči z zaslona LCD, vrteče gumbe za izbiro načina delovanja in krmilne gumbe, prikazana pod kotom na belem ozadju.

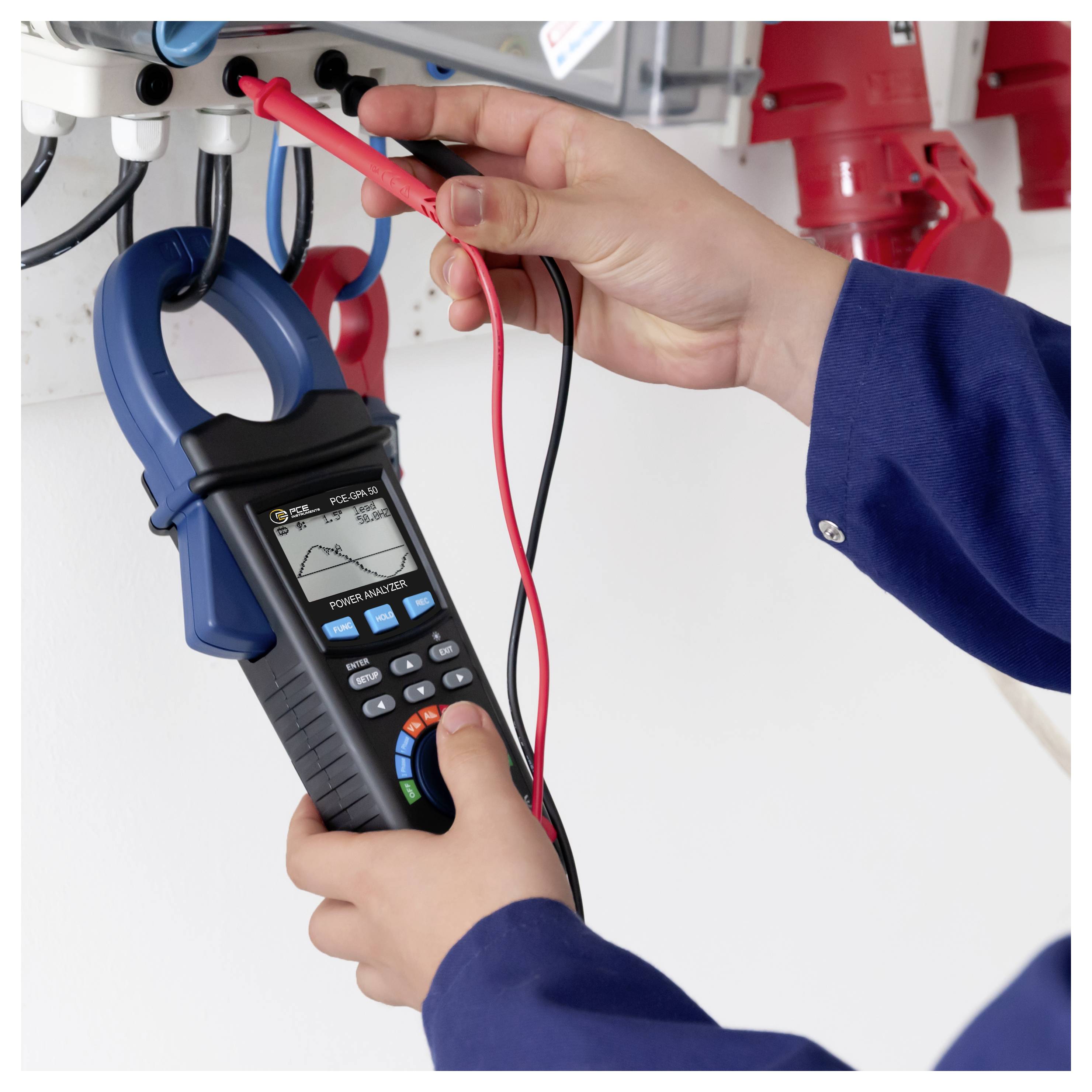

Tehnik uporablja merilnik s stezalno glavo in testne sonde za merjenje električne napeljave v notranjosti pane opreme.

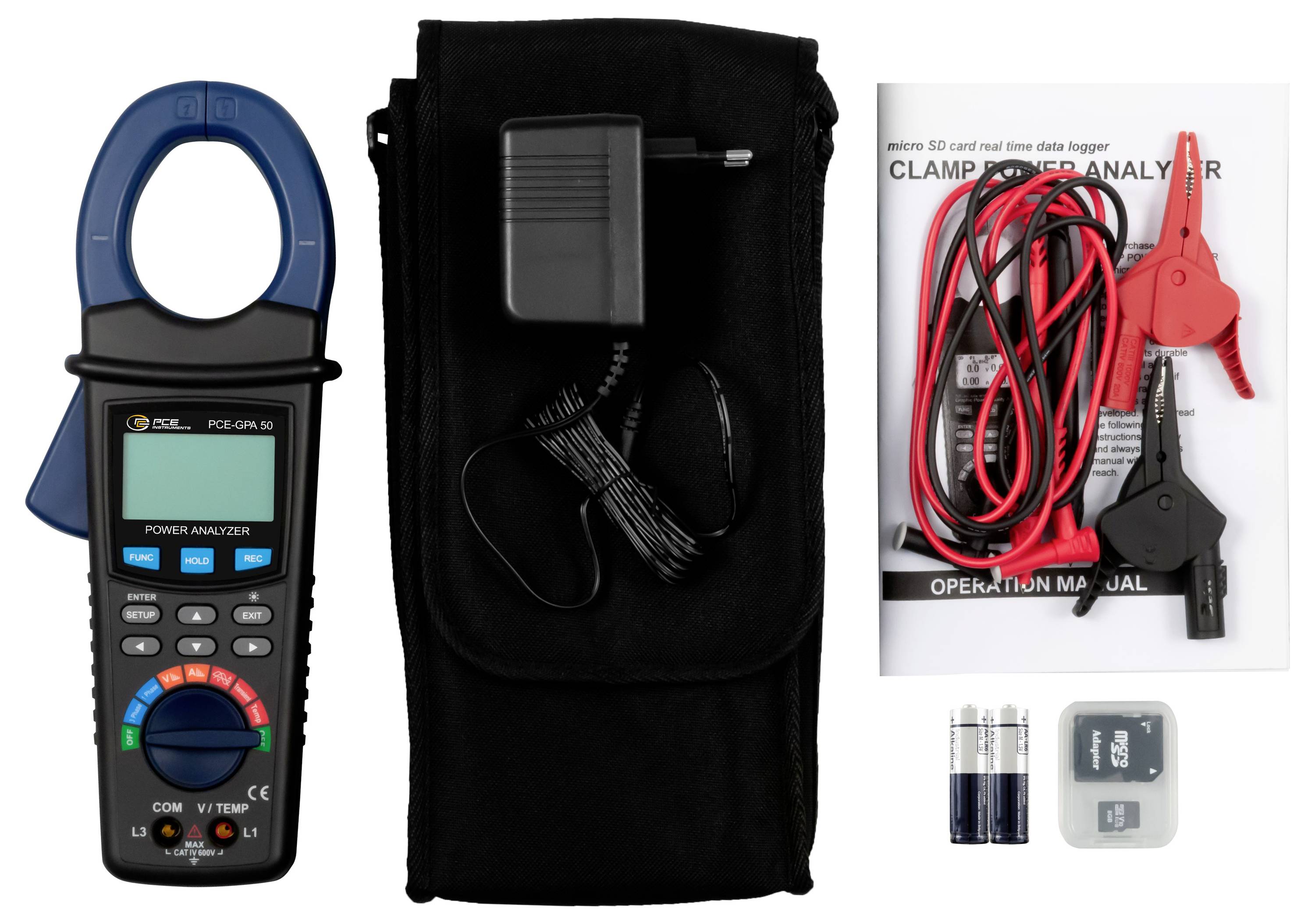

Komplet analizatorja moči s stegovno sponko z ročnim merilnikom, prenosno torbico, preizkusnimi vodniki, priročnikom, sponkami, baterijami in majhnim modulom dodatne opreme.

1/5

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava sre.,6.1.2027

Število

kos - zaloga Nemčija

Skupaj (1235,00 € / Kos)

1235,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Power Analyzer

Analizator moči do 2000 A
TRMS merjenje
Merjenje uspešnosti
Frekvenčna analiza
Osvetljen grafični zaslon
Omrežno in baterijsko napajanje
Shranjevalnik podatkov na kartici Micro-SD
Meritev za 1 in 3 faze
Merjenje temperature s termočlenom
Merjenje napetosti 10 V ... 600 V AC RMS
Merjenje toka 5 ... 2000 A AC RMS
Odprtina tokovnih klešč 50 mm
Harmonično popačenje do 50. reda

Dodatne informacije

Tehnične specifikacije

Vrsta merjenja: izmenična napetost (V) Merilno območje: 10 ... 600 V, ločljivost 0,1 V, natančnost ±(0,5 % ... 3-mestna številka)
Vrsta merjenja: izmenična napetost (V); merilno območje: od vrha do vrha; ločljivost: 0,1 V; natančnost: ±(5 % ...) 30-mestna številka)
Vrsta merjenja: izmenični tok (AC) A; Merilno območje: 5 ... 2000 A, ločljivost< 100 A: 0,01 A, natančnost< 200 A: ±(1 % + 0,5 A)
Vrsta merjenja: izmenični tok AC A Ločljivost< 1000 A: 0,1 A,> 200 A: ±(1 % + 5 A)
Vrsta merjenja: izmenični tok (AC) A; Merilno območje: od vrha do vrha; Ločljivost:> 1000 A: 1 A, natančnost ±(5 % + 30 števk)
Merilno območje faktorja moči (PF) 0 ... 1. Ločljivost 0,001, natančnost ± 0,04
Merilno območje faznega kota -180° ... 180°, ločljivost 0,1°, natančnost ± 1° x PF
Območje merjenja frekvence 45 ... 65 Hz, ločljivost 0,1 Hz, natančnost ± 0,2 Hz
Merilno območje delovne, jalove in navidezne moči 0 ... 9,999 M, ločljivost 0,1 ... 0,001 M, natančnost ±(1,5 % + 20 števk)
Merilno območje delovne, jalove in navidezne moči (W / VA / VAR), ločljivost (W / VA / VAR)
Merilno območje harmonskega AC V 1 ... 20. red 0,1 V, natančnost ±(2 % + 5 števk)
Merilno območje harmonskega AC V 21 ... 50. red, natančnost ±(4 % + 5 števk)
Merilno območje harmonskega AC A 1 ... 20. naročilo, resolucija< 100 A: 0,01 A, natančnost ±(2 % + 5 števk)
Ločljivost izmeničnega toka< 1000 A: 0,1 A
Merilno območje izmeničnega toka 21 ... 50 naročil, resolucija> 1000 A: 1 A, natančnost ±(4 % + 5 števk)
Harmonični AC V % Merilno območje 1 ... 20. Vrstni red, ločljivost 0,1 %, natančnost ± (2 % + 10 števk)
Merilno območje harmonskega AC V % 21 ... 50. red, ločljivost 0,1 %, natančnost ± (4 % + 20 števk)
Merilno območje absolutnega harmoničnega popačenja 0 ... 20 %, ločljivost 0,1 %, natančnost ± (2 % + 5 števk)
Merilno območje absolutnega harmoničnega popačenja 20,1 ... 100 %, ločljivost 0,1 %, natančnost ± (6 % + 10 števk)
Merilno območje temperature tipa K -100 ... 199,9 °C, ločljivost 0,1 °C, natančnost ±(1 % + 1 °C)
Merilno območje termočlena 200 ... 1300 °C, ločljivost 1 °C, natančnost ±(1 % + 2 °C)
LCD grafični zaslon
Vhodna impedanca AC V 10 MOhm
Frekvenčno območje tokovnih klešč 40 Hz ... 1 kHz
Kalibrirane tokovne klešče za frekvenčni tok 45 ... 65 Hz
Zaščita pred preobremenitvijo AC V: 720 V RMS, AC A: 2100 A
Shranjevanje podatkov Micro-SD kartica
Frekvenca osveževanja zaslona: 1 sekunda
Hitrost shranjevanja podatkov 2 ... 7200-ih
Oblika datoteke XLS
Serijski vmesnik za prikaz v živo na računalniku (potreben je SOFT-LUT-USB)
Napajanje: 2 x 1,5 V AA bateriji, 9 V / 800 mA napajalnik
Poraba toka 60 mA DC
Odprtina klešč 50 mm
Delovni pogoji 0 ... 50 °C / maks. 80 % rH
Težek pribl. 595 g
Dimenzije 280 x 106 x 47 mm

Vrsta izdelka: tokovne klešče

Oskrba z napetostjo: 9 V

Višina: 280 mm

Širina: 47 mm

Dolžina: 106 mm

Teža: 595 g

: ISO

Vrsta: Power Analyzer

Mere: (D x Š x V) 106 x 47 x 280 mm

Vmesnik: DC-vtikač 3.5 mm
RS-232
RS-232C
USB 1.1 vtikač a
micro SD-reža
mrežni vtikač
SD reža
RS232-vtičnica 3-polna
SD kartica
USB
serijski
USB-host
3-žični
USB 2.0 vtikač A
serijski vmesnik
DC-vtičnica 3.5 mm
mini SD-reža
USB 2.0 notranji vtikač 4-polni
1 x USB 2.0 Device
1 x USB 2.0 Host
letev z moškimi kontakti, 3-polna
Pokaži več

Prepoznavanje faz: ne/ne

Prikaz (podrobnosti): Grafični LCD

Prepoznavanje zaščitnega vodnika: ne/ne

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3812858 PCE Instruments Power Analyzer tokovne klešče Kalibrirano (ISO)

Opis

Analizator moči se uporablja za merjenje toka enofaznih ali trifaznih bremen. Ta analizator moči se še posebej odlikuje po merilnem območju do 2000 A. Druga pomembna lastnost je grafični prikaz analizatorja moči. Poleg numeričnih meritev je tukaj mogoče prikazati tudi valovno obliko faze iz analizatorja moči. Analizator moči se lahko uporablja tudi za merjenje napetosti. To omogoča analizatorju moči, da z uporabo faznega kota izračuna aktivno, navidezno in jalovo moč. Poleg tega lahko analizator moči meri tudi druge omrežne parametre, kot so energija, faktor moči in harmoniki.

Poleg obsežnih merilnih funkcij se ta analizator moči odlikuje tudi s funkcijo beleženja podatkov. Analizator moči lahko vse izmerjene vrednosti shrani neposredno na kartico micro SD. Analizator moči napajata dve 1,5 V AA bateriji. Vendar pa je analizator moči mogoče uporabljati tudi z napajalnikom za dolgotrajne meritve.

Besedilo je strojno prevedeno.

Izvedba

Izmenična napetost AC V
Izmenični tok AC A
Faktor moči (PF)
Fazni kot
Frekvenca
Aktivna, jalova in navidezna moč
Harmonični AC V
Izmenični tok
Harmonični AC V %
Absolutno harmonično popačenje
Termočlen tipa K za temperaturo

Obseg dostave

1 x analizator moči PCE-GPA 50-ICA
1 x komplet merilnih vodnikov
2 x krokodil sponke
1 x pomnilniška kartica Micro SD
1 x 9V / 800mA napajalnik
2 x 1,5 V AA bateriji
1 x Nosilna vrečka
1 x Navodila za uporabo
1 x certifikat o kalibraciji ISO
