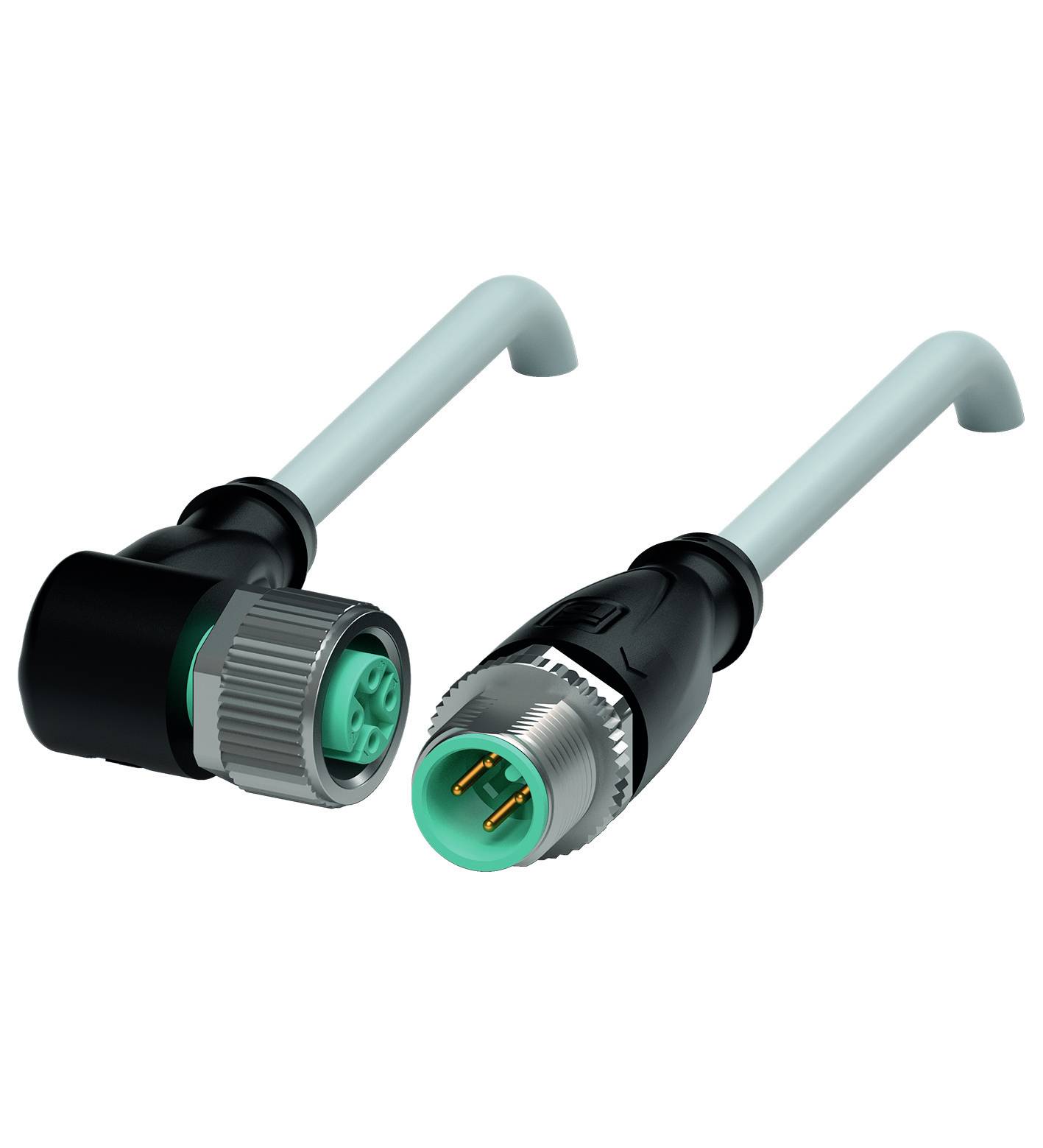

Slika je simbolična
Pepperl+Fuchs 192043 konektor za senzor/aktuator, konfekcioniran M12 x 1 7.5 m Število polov: 4, 4 1 kos
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M12-vtičnica, kotna
Priključna stran B
M12-vtič, raven
Število polov
4
4
Dolžina kabla
7.5 m
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (36,99 € / Kos)
36,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V1-W-7,5M-PVC-V1-G
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M12-vtičnica, kotna
- Priključna stran B
M12-vtič, raven
- Število polov
4
4
- Dolžina kabla
7.5 m
- Material plašča
PVC
- Nazivna napetost
250 V DC/AC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.8 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
vtičnica
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M12 x 1
- Kodiranje
A
- Material kontakta
zlato
- Kontaktna površina
zlato
IP68
IP69
- Značilnosti
negorljiv
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
192043
- Vsebina
1 kos
- Premer
4.8 mm
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630656 Pepperl+Fuchs 192043 konektor za senzor/aktuator, konfekcioniran M12 x 1 7.5 m Število polov: 4, 4 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630656 Pepperl+Fuchs 192043 konektor za senzor/aktuator, konfekcioniran M12 x 1 7.5 m Število polov: 4, 4 1 kos
Opis
Priključni kabel, M12 do M12, PVC kabel 4-polni, dolžina: 7,5 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: kotna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- priključek 2
- Priključek: vtič
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- električni podatki
- Delovna napetost: največ 250 V AC/DC
- Delovni tok: Max 4A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Vnetljivost: IEC 60332-2-2
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -25 ... 70 °C (-13 ... 158°F)
- Kabel, premični: -5 ... 70 °C (23 ... 158°F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Montaža orodja: Vzdolžna narebričena in šestroba matica SW = 14 mm
- Paritveni cikli: min 100
- Stopnja zaščite: IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 4,8 mm
- upogibni polmer:> 10 x premer kabla, premični
- Tesno prileganje jakne: največ 80 N / 300 mm
- Barva plašča: siva (podobno RAL 7001)
- Število jeder: 4
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna
- Struktura jedra: 19 x 0,15 mm Ø
- Dolžina: 7,5 m
- Okrajšava kabla: Li Y YM 4 x 0,34
- Material
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Tesnilo: FKM
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Plašč: PVC
- Izolacija žil: PVC
- Vnetljivost: zaviralec gorenja
