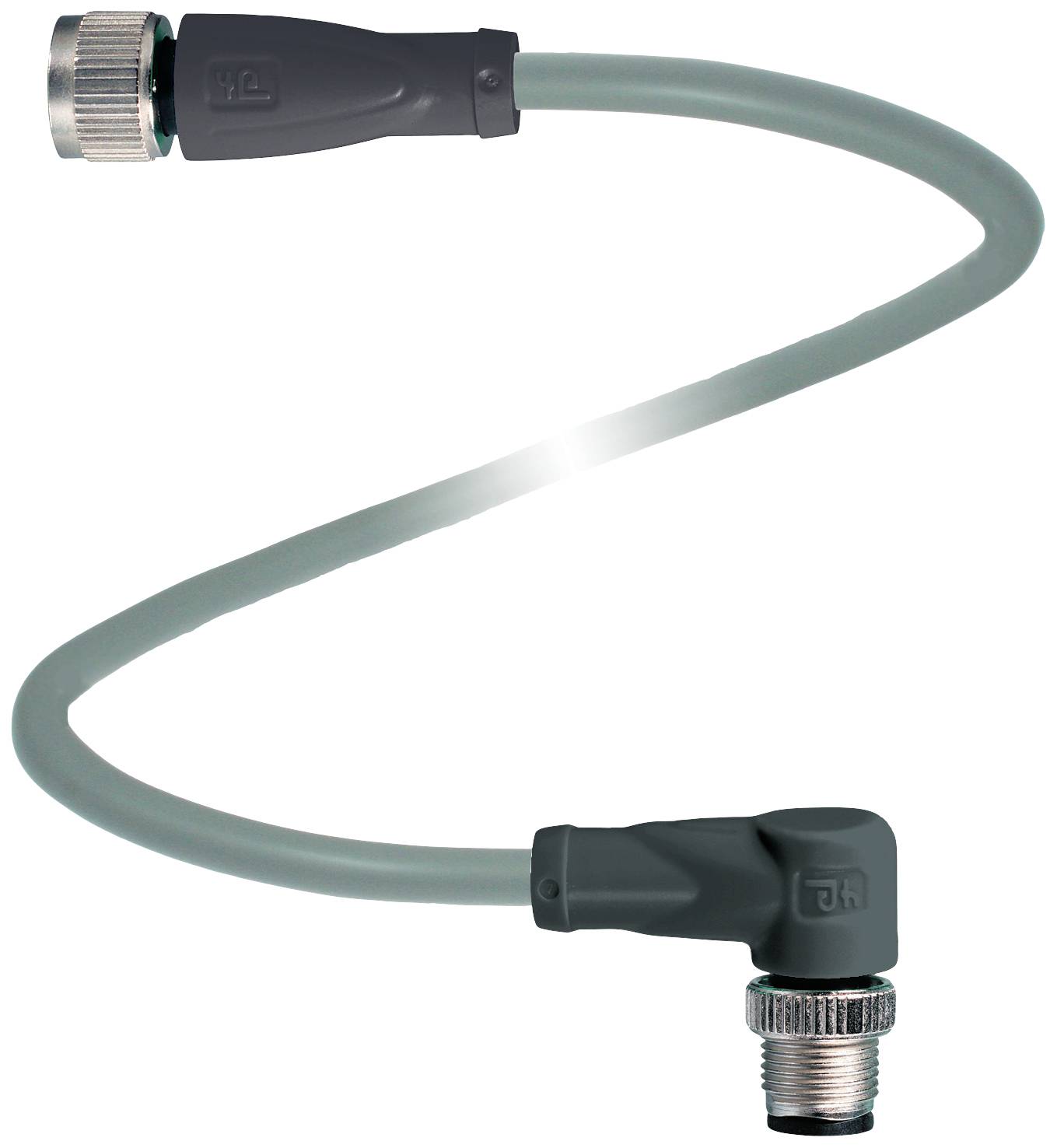

Slika je simbolična
Pepperl+Fuchs 204135 konektor za senzor/aktuator, konfekcioniran M12 x 1 1.3 m Število polov: 4, 4 1 kos
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Standardni vtič
konektor senzorja
Stranski priključek A
M12-vtičnica, ravna
Priključna stran B
M12-vtič, kotni
Število polov
4
4
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (59,99 € / Kos)
59,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V1-G-1,3M-PUR-ABG-V1-W
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Standardni vtič
konektor senzorja
- Stranski priključek A
M12-vtičnica, ravna
- Priključna stran B
M12-vtič, kotni
- Število polov
4
4
- Dolžina kabla
1.3 m
- Material plašča
PUR
- Nazivna napetost
250 V DC/AC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.8 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M12 x 1
- Kodiranje
A
- Material kontakta
Au
- Kontaktna površina
Au
- maks. prerez
0.34 mm²
- Min. prečni prerez
0.34 mm²
IP67
IP68
IP69
- Značilnosti
brez halogena
PUR plašč
zaščiten
A kodiranje
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
204135
- Vsebina
1 kos
- Premer
4.8 mm
- Premer kabla do
4.8 mm
- Premer kabla do
4.8 mm
- Območje premera kabla
4.8 - 4.8 mm
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2631623 Pepperl+Fuchs 204135 konektor za senzor/aktuator, konfekcioniran M12 x 1 1.3 m Število polov: 4, 4 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2631623 Pepperl+Fuchs 204135 konektor za senzor/aktuator, konfekcioniran M12 x 1 1.3 m Število polov: 4, 4 1 kos
Opis
Priključni kabel M12 vtičnica ravna na vtič M12 kotni A-kodiran, 4-polni, PUR kabel siv, oklopljen, dolžina: 1,3 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- priključek 2
- Priključek: vtič
- Oblika: M12
- Izvedba: kotna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- električni podatki
- Delovna napetost: največ 250 V AC/DC
- Delovni tok: Max 4A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Brez halogenov: DIN VDE 0472-815 | EN 50267-2-1
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -40 ... 80 °C (-40 ... 176F)
- Kabel, gibljiv: -25 ... 80 °C (-13 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen
- Paritveni cikli: min 100
- Oklop: oklop nameščen na vijačni spoj
- Stopnja zaščite: IP67 / IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 4,8 mm
- upogibni polmer:> 10 x premer kabla, premični |> 5 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 100 N / 300 mm
- Barva plašča: siva (podobno RAL 7001)
- Število jeder: 4
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna
- Struktura jedra: 19 x 0,15 mm Ø
- Ščit: Cu pletenica, konzervirana, 85% pokritost
- Dolžina: 1,3 m
- Okrajšava kabla: Li 9Y 11YM 4 x 0,34
- Material
- Brez halogenov: da
- Konektor
- Narebričen vijačni spoj: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- Kemična odpornost: dobra
