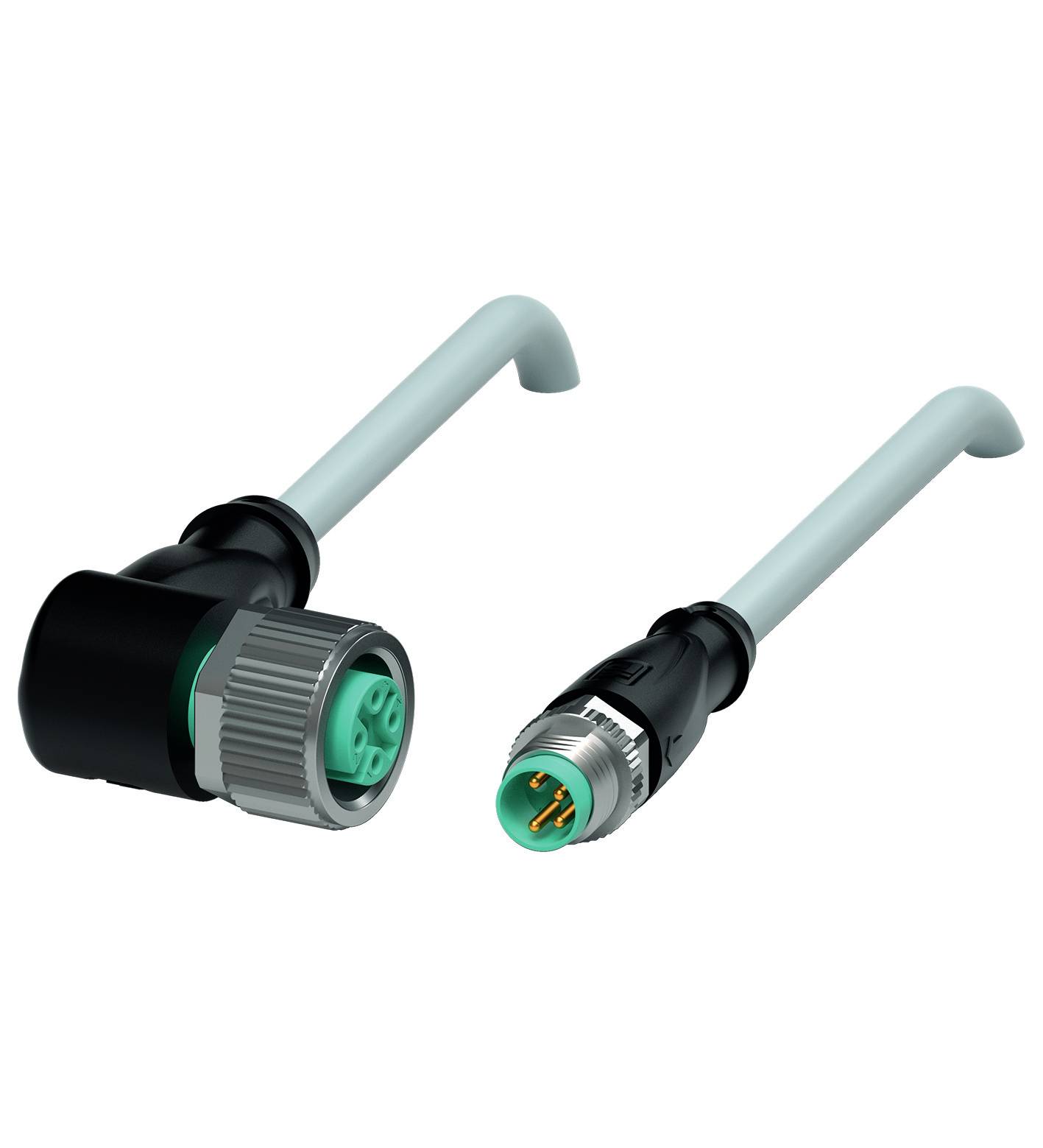

Slika je simbolična
Pepperl+Fuchs 207602 konektor za senzor/aktuator, konfekcioniran M12 x 1 5 m Število polov: 4, 4 1 kos
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M12-vtičnica, kotna
Priključna stran B
M8-vtič, raven
Število polov
4
4
Dolžina kabla
5 m
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (36,99 € / Kos)
36,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V1-W-5M-PUR-V31-GM
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M12-vtičnica, kotna
- Priključna stran B
M8-vtič, raven
- Število polov
4
4
- Dolžina kabla
5 m
- Material plašča
PUR
- Nazivna napetost
30 V DC/AC
- Nazivni tok
3 A
- Nazivni tok - zaokrožen
3 A
- Zunanji premer
4.3 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.25 mm²
- Priključek
vtičnica
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M8 x 1
- Kodiranje
A
- Kontaktna površina
zlato (Au)
- maks. prerez
0.25 mm²
IP67
IP68
IP69
- Značilnosti
podpira vlečno verigo
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
207602
- Vsebina
1 kos
- Premer
4.3 mm
- Premer kabla do
4.3 mm
- Območje premera kabla
4.3 mm (max)
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,25 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630581 Pepperl+Fuchs 207602 konektor za senzor/aktuator, konfekcioniran M12 x 1 5 m Število polov: 4, 4 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630581 Pepperl+Fuchs 207602 konektor za senzor/aktuator, konfekcioniran M12 x 1 5 m Število polov: 4, 4 1 kos
Opis
Priključni kabel, M12 do M8, PUR kabel, 4-polni, dolžina: 5 m, žile: 4 x 0,25 mm2
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: kotna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- priključek 2
- Priključek: vtič
- Dizajn: M8
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- električni podatki
- Delovna napetost: največ 30 V AC/DC
- Delovni tok: največ 3A
- skladnost
- Stopnja zaščite: EN 60529
- Vtični priključek: konektor M8 x 1: IEC 61076-2-104 | Konektor M12 x 1: IEC 61076-2-101
- Brez halogenov: IEC 60754-1
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -40 ... 80 °C (-40 ... 176F)
- Kabel, gibljiv: -20 ... 80 °C (-4 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- konektor 1
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen
- Paritveni cikli: min 100
- Stopnja zaščite: IP67 / IP68 / IP69
- priključek 2
- Zatezni moment: 0,4 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen
- Paritveni cikli: min 100
- Vrsta zaščite: IP67
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 4,3 mm
- upogibni polmer:> 15 x premer kabla, premični |> 8 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 60 N / 500 mm
- Barva plašča: siva (podobno RAL 7001)
- Število jeder: 4
- Prerez žice: 0,25 mm 2
- Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna
- Struktura jedra: 14 x 0,15 mm Ø
- Dolžina: 5 m
- Okrajšava kabla: Li 9Y 11Y 4 x 0,25
- Primernost vlečne verige
- Cikli vlečne verige: največ 50 / dan
- Hitrost vožnje: največ 0,3 m/s
- Material
- Brez halogenov: da
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- Kemična odpornost: dobra
- Odpornost na mikrobe: da
- Odpornost na hidrolizo: da
