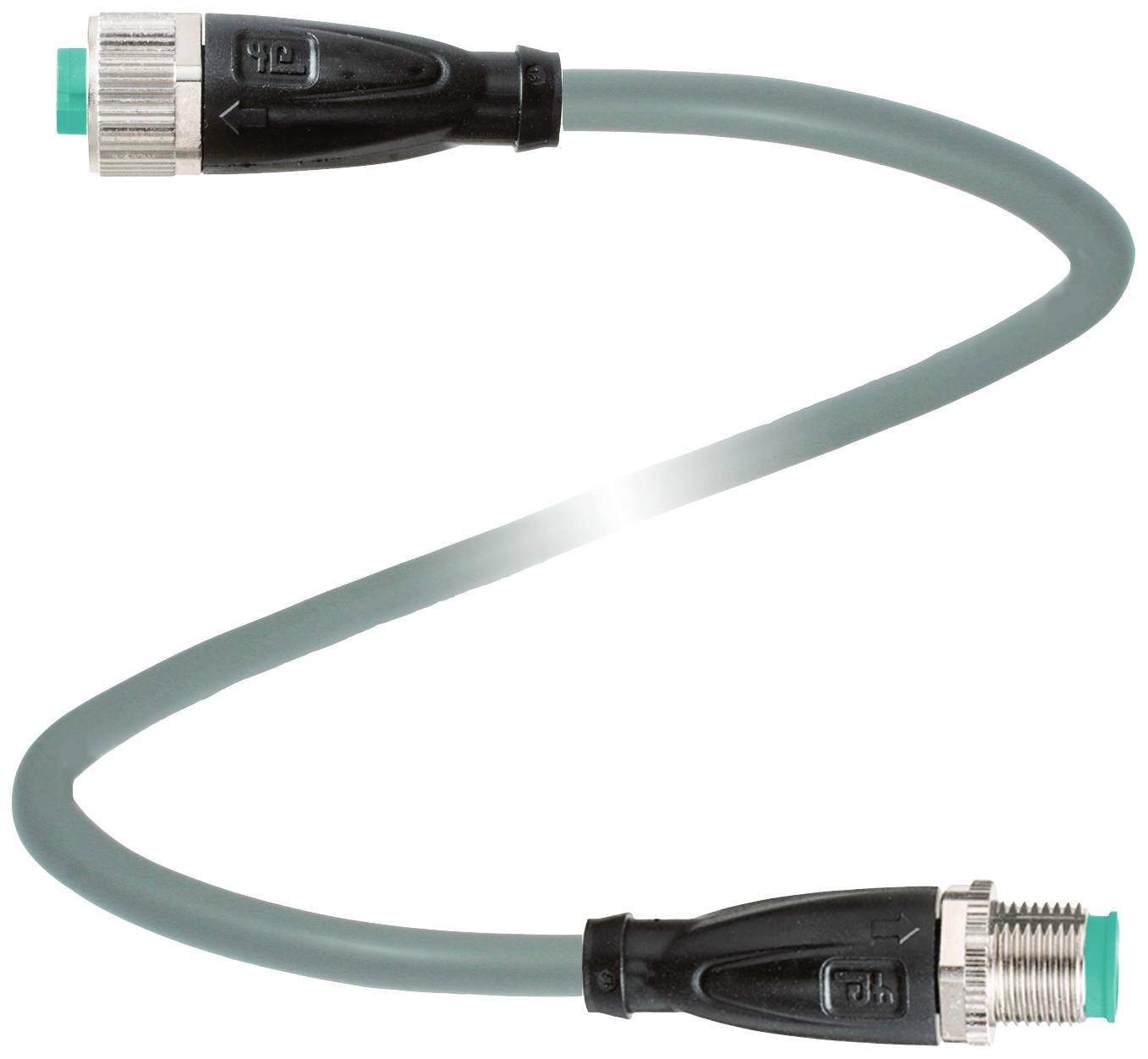

Slika je simbolična
Pepperl+Fuchs 207992 konektor za senzor/aktuator, konfekcioniran M12 x 1 ravni vtič na ravno sklopko 7 m Število polov:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Izvedba
ravni vtič na ravno sklopko
Stranski priključek A
M12-vtičnica, ravna
Priključna stran B
M12-vtič, raven
Število polov
3
3
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (35,99 € / Kos)
35,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V11-G-7M-PVC-V11-G
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Izvedba
ravni vtič na ravno sklopko
- Stranski priključek A
M12-vtičnica, ravna
- Priključna stran B
M12-vtič, raven
- Število polov
3
3
- Dolžina kabla
7 m
- Material plašča
PVC
- Nazivna napetost
250 V DC/AC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.8 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
kabel z vtičem priključkom
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M12 x 1
- Kodiranje
A
- Material kontakta
Au (zlato)
- Kontaktna površina
Au
- maks. prerez
0.34 mm²
IP68
IP69
- Značilnosti
PVC
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
207992
- Vsebina
1 kos
- Premer
4.8 mm
- Premer kabla do
4.8 mm
- Območje premera kabla
4.8 mm (max)
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630583 Pepperl+Fuchs 207992 konektor za senzor/aktuator, konfekcioniran M12 x 1 ravni vtič na ravno sklopko 7 m Število polov:
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630583 Pepperl+Fuchs 207992 konektor za senzor/aktuator, konfekcioniran M12 x 1 ravni vtič na ravno sklopko 7 m Število polov:
Opis
Priključni kabel, M12 do M12, 3-polni PVC kabel, dolžina: 7 m, žile: 3 x 0,34 mm2
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 3
- Kodiranje: A-kodirano
- priključek 2
- Priključek: vtič
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 3
- Kodiranje: A-kodirano
- električni podatki
- Delovna napetost: največ 250 V AC/DC
- Delovni tok: Max 4A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -25 ... 70 °C (-13 ... 158°F)
- Kabel, premični: -5 ... 70 °C (23 ... 158°F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Montaža orodja: Vzdolžna narebričena in šestroba matica SW = 14 mm
- Paritveni cikli: min 100
- Stopnja zaščite: IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 4,8 mm
- upogibni polmer:> 10 x premer kabla, premični
- Tesno prileganje jakne: največ 80 N / 300 mm
- Barva plašča: siva (podobno RAL 7001)
- Število jeder: 3
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 3: modra | Žica 4: črna
- Struktura jedra: 19 x 0,15 mm Ø
- Dolžina: 7 m
- Okrajšava kabla: Li Y YM 3 x 0,34
- Material
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Tesnilo: FKM
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Plašč: PVC
- Izolacija žil: PVC
- Vnetljivost: FT1
