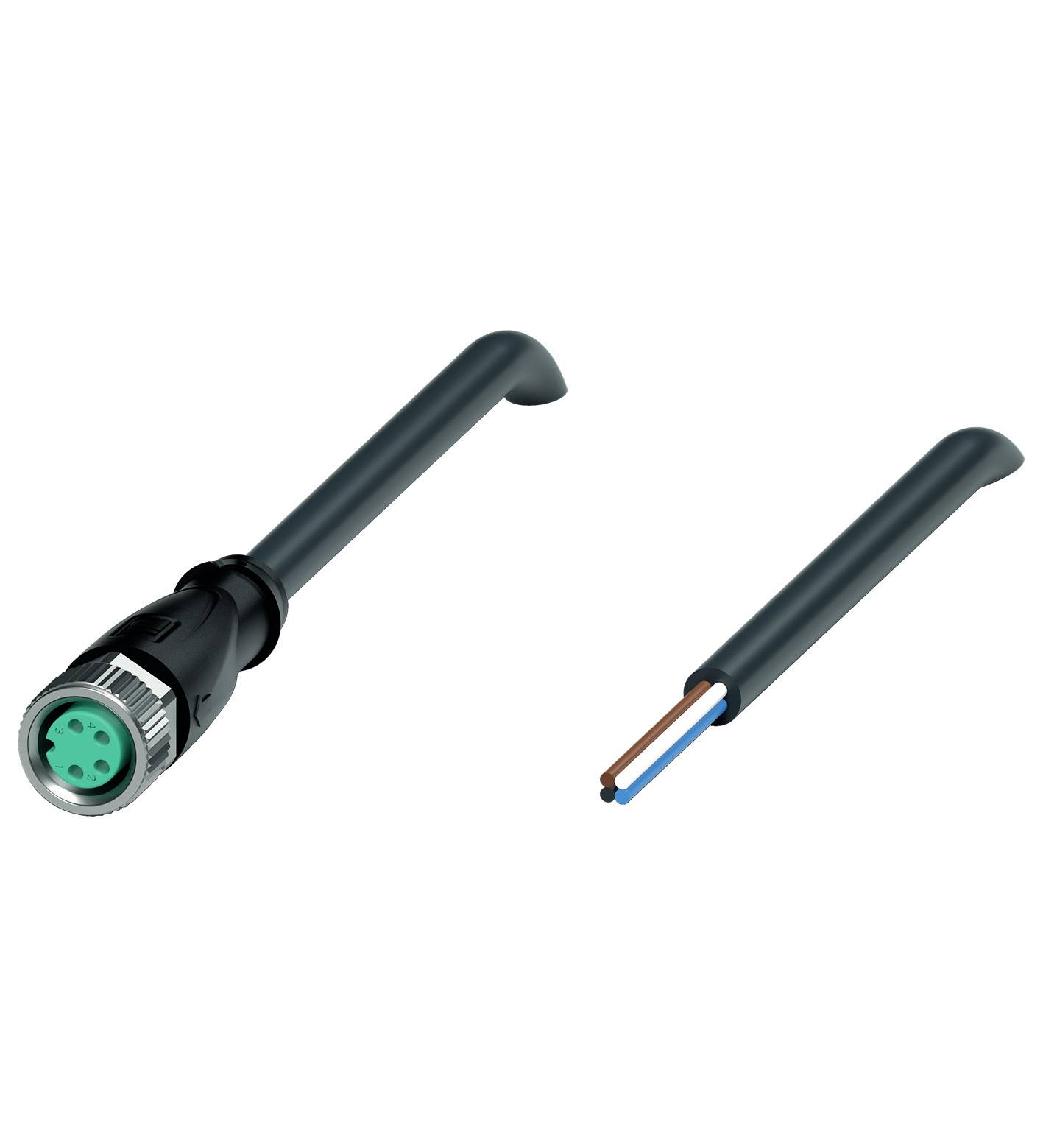

Slika je simbolična
Pepperl+Fuchs 239453 konektor za senzor/aktuator, konfekcioniran M8 x 1 20 m Število polov: 4 1 kos
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M8-vtičnica, ravna
Priključna stran B
kabel, odprt
Število polov
4
Dolžina kabla
20 m
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (75,99 € / Kos)
75,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V31-GM-BK20M-PUR-U
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M8-vtičnica, ravna
- Priključna stran B
kabel, odprt
- Število polov
4
- Dolžina kabla
20 m
- Material plašča
PUR
- Nazivna napetost
30 V DC/AC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.3 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
vtičnica
- Vrsta navoja
M8 x 1
- Vrsta navoja priključnega kabla in montaža
M8 x 1
- Kodiranje
A
- Material kontakta
Au (zlato)
- Kontaktna površina
Au (zlato)
- maks. prerez
0.34 mm²
IP68
- Značilnosti
PUR plašč
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
239453
- Vsebina
1 kos
- Premer
4.3 mm
- Premer kabla do
4.3 mm
- Območje premera kabla
4.3 mm (max)
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630923 Pepperl+Fuchs 239453 konektor za senzor/aktuator, konfekcioniran M8 x 1 20 m Število polov: 4 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630923 Pepperl+Fuchs 239453 konektor za senzor/aktuator, konfekcioniran M8 x 1 20 m Število polov: 4 1 kos
Opis
Kabelska vtičnica, M8, 4-polna, PUR kabel, dolžina: 20 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Dizajn: M8
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- priključek 2
- Priključek: prosti konec kabla
- električni podatki
- Delovna napetost: največ 30 V AC/DC
- Delovni tok: Max 4A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: konektor M8 x 1: IEC 61076-2-104
- Vnetljivost: UL 1581; EN 60332-2-2
- Brez halogenov: IEC 60754-1
- Odobritve in certifikati
- Odobritev UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
- Številka datoteke UL: E231213
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -40 ... 80 °C (-40 ... 176F)
- Kabel, gibljiv: -20 ... 80 °C (-4 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,4 Nm
- Zaščita pred vibracijami: na voljo
- Montaža orodja: Vzdolžna narebričena in šestroba matica SW = 9 mm
- Paritveni cikli: min 100
- Vrsta zaščite: IP68
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 6
- Premer plašča: 4,3 mm
- upogibni polmer:> 10 x premer kabla, premični |> 5 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 80 N / 300 mm
- Barva plašča: črna (podobna RAL 9005)
- Število jeder: 4
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna
- Struktura jedra: 42 x 0,1 mm Ø
- Dolžina: 20 m
- Okrajšava kabla: Li 9Y 11Y 4 x 0,34
- Primernost vlečne verige
- Cikli vlečne verige: najmanj 5000000
- Hitrost vožnje: največ 3,3 m/s
- Razdalja potovanja: največ 5 m
- Pospešek: največ 5 m/s 2
- Torzijski cikli: najmanj 1.000.000
- Torzijska napetost: ±180°/m
- Material
- LABS svoboda: da
- Brez halogenov: da
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Tesnilo: FKM
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- UV odpornost: da
- Kemična odpornost: dobra
- Odpornost na olje: da
- Odpornost na hladilno mazivo: da
- Odpornost na mikrobe: da
- Odpornost na hidrolizo: da
- Vnetljivost: FT2
