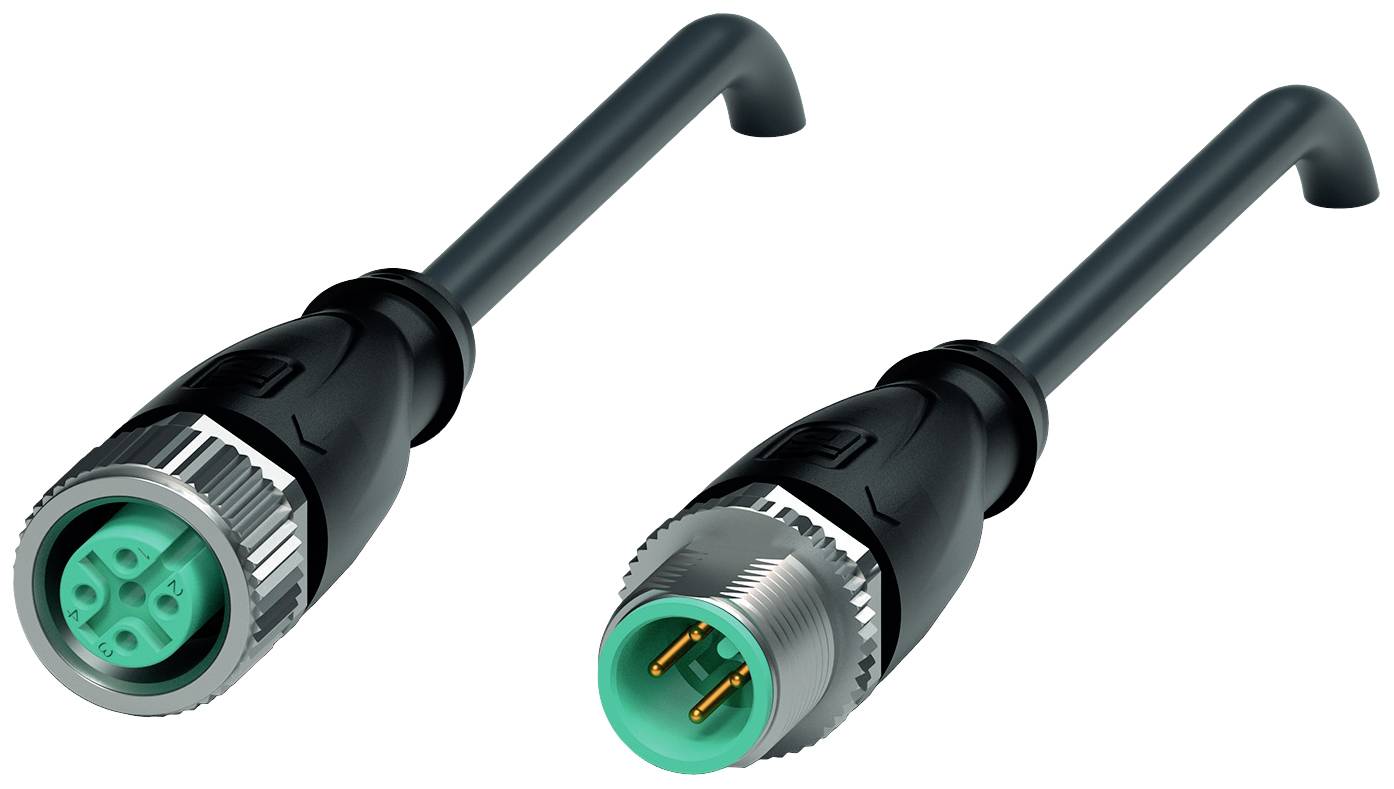

Slika je simbolična
Pepperl+Fuchs 240775-100032 konektor za senzor/aktuator, konfekcioniran M12 x 1 ravni vtič na ravno sklopko 2.5 m Števil
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Izvedba
ravni vtič na ravno sklopko
Stranski priključek A
M12-vtičnica, ravna
Priključna stran B
M12-vtič, raven
Število polov
4
4
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (34,99 € / Kos)
34,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V1-G-BK2,5M-PUR-A-V1-G
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Izvedba
ravni vtič na ravno sklopko
- Stranski priključek A
M12-vtičnica, ravna
- Priključna stran B
M12-vtič, raven
- Število polov
4
4
- Dolžina kabla
2.5 m
- Material plašča
PUR
- Nazivna napetost
250 V DC/AC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.3 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
konektor
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M12 x 1
- Kodiranje
A
- Material kontakta
Au
- Kontaktna površina
Au
- maks. prerez
0.34 mm²
IP68
IP69
- Značilnosti
A kodiranje
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
240775-100032
- Vsebina
1 kos
- Premer
4.3 mm
- Premer kabla do
4.3 mm
- Območje premera kabla
4.3 mm (max)
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2629730 Pepperl+Fuchs 240775-100032 konektor za senzor/aktuator, konfekcioniran M12 x 1 ravni vtič na ravno sklopko 2.5 m Števil
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2629730 Pepperl+Fuchs 240775-100032 konektor za senzor/aktuator, konfekcioniran M12 x 1 ravni vtič na ravno sklopko 2.5 m Števil
Opis
Priključni kabel M12 vtičnica ravna na vtič M12 ravna; A-kodirani, 4-pinski kabel PUR, odporen na brizganje; črna, UL-odobrena, primerna za vlečne verige,; primeren za torzijo; Dolžina: 2,5m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- priključek 2
- Priključek: vtič
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- električni podatki
- Delovna napetost: največ 250 V AC/DC
- Delovni tok: Max 4A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Vnetljivost: UL 1581; EN 60332-2-2
- Brez halogenov: DIN VDE 0472-815 | IEC 60754-1
- Odpornost na mikrobe: DIN EN 50525-2-21 / DIN VDE 0282-10
- Odpornost na hidrolizo: DIN EN 50525-2-21
- Odobritve in certifikati
- Odobritev UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
- Številka datoteke UL: E231213
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -40 ... 80 °C (-40 ... 176F)
- Kabel, gibljiv: -25 ... 80 °C (-13 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Montaža orodja: Vzdolžna narebričena in šestroba matica SW = 14 mm
- Paritveni cikli: min 100
- Stopnja zaščite: IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 6
- Premer plašča: 4,3 mm
- upogibni polmer:> 10 x premer kabla, premični |> 5 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 80 N / 300 mm
- Barva plašča: črna (podobna RAL 9005)
- Število jeder: 4
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna
- Struktura jedra: 42 x 0,1 mm Ø
- Dolžina: 2,5 m
- Okrajšava kabla: Li F 9Y 11Y 4 x 0,34
- Primernost vlečne verige
- Cikli vlečne verige: najmanj 5000000
- Hitrost vožnje: največ 3,3 m/s
- Razdalja potovanja: največ 5 m
- Pospešek: največ 5 m/s 2
- Torzijski cikli: najmanj 1.000.000
- Torzijska napetost: ±180°/m
- Material
- LABS svoboda: da
- Brez halogenov: da
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Tesnilo: FKM
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- Odpornost na brizganje zvara: da
- Kemična odpornost: dobra
- Odpornost na olje: da
- Odpornost na hladilno mazivo: da
- Odpornost na mikrobe: da
- Odpornost na hidrolizo: da
- Vnetljivost: FT2
