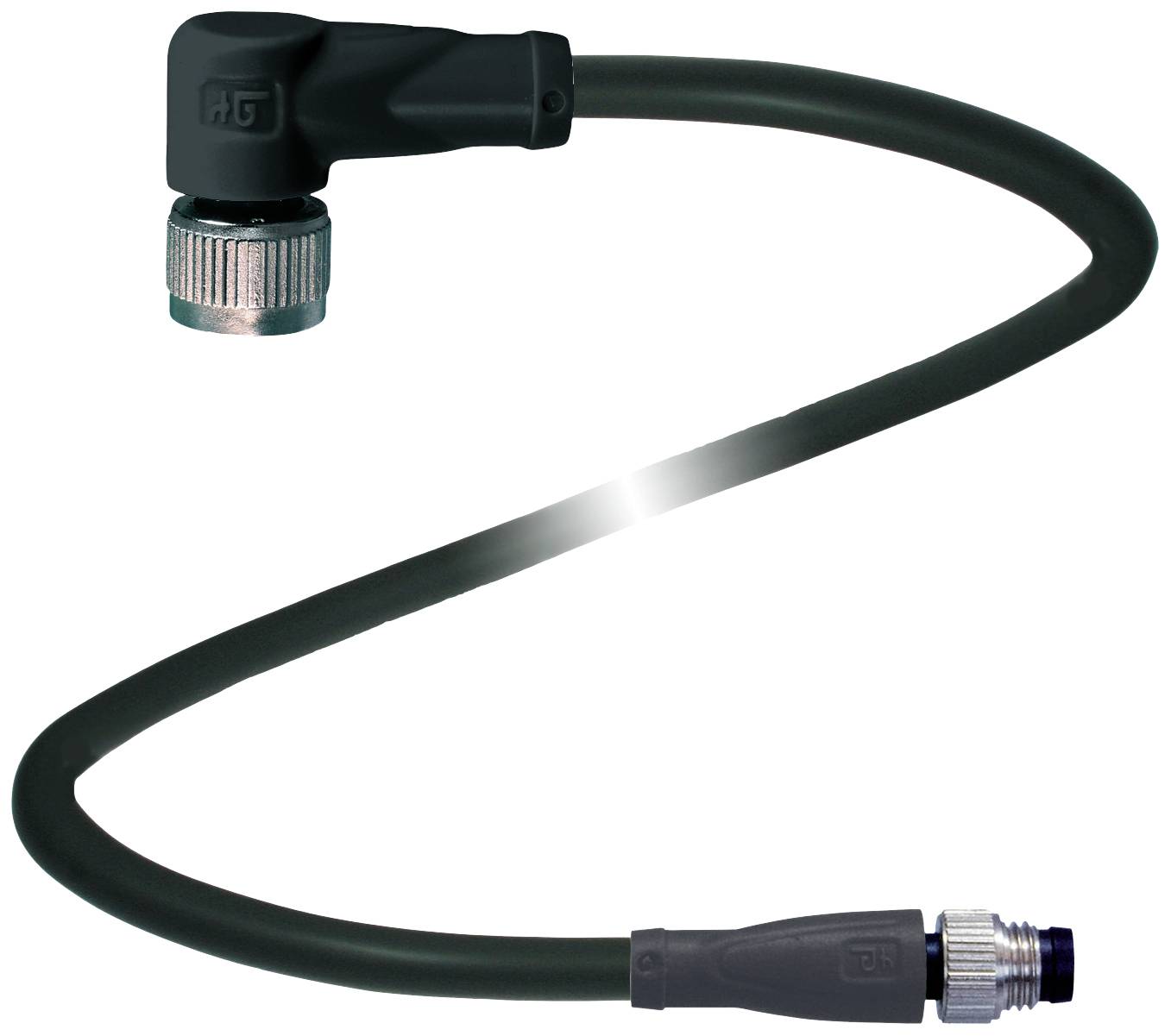

Pepperl+Fuchs 240796-0001 konektor za senzor/aktuator, konfekcioniran 5 m Število polov: 3, 3 1 kos Piece
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Standardni vtič
konektor senzorja
Stranski priključek A
M12-vtičnica, kotna
Priključna stran B
M8-vtič, raven
Število polov
3
3
Podatkovni list izdelka (PDF)
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
41,99 €
3
3% = 1,36 €
40,63 €
5
5% = 1,91 €
40,08 €
10
5% = 2,27 €
39,72 €
25
6% = 2,68 €
39,31 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (41,99 € / Kos)
41,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta embalaže
Piece
- Vrsta
V11-W-BK5M-PUR-U-V3-GM
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Standardni vtič
konektor senzorja
- Stranski priključek A
M12-vtičnica, kotna
- Priključna stran B
M8-vtič, raven
- Število polov
3
3
- Dolžina kabla
5 m
- Material plašča
PUR
- Nazivna napetost
60 V/DC
- Nazivni tok
3 A
- Nazivni tok - zaokrožen
3 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.3 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Kodiranje
A
- Kontaktna površina
Au
- maks. prerez
0.34 mm²
IP67
IP68
IP69
- Značilnosti
odporen na hidrolizo
odporen na UV žarke
negorljiv
odporen na olje
brez halogena
PUR plašč
podpira torzijo
podpira vlečno verigo
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
240796-0001
- Vsebina
1 kos
- Premer
4.3 mm
- Premer kabla do
4.3 mm
- Območje premera kabla
4.3 mm (max)
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2631032 Pepperl+Fuchs 240796-0001 konektor za senzor/aktuator, konfekcioniran 5 m Število polov: 3, 3 1 kos Piece
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2631032 Pepperl+Fuchs 240796-0001 konektor za senzor/aktuator, konfekcioniran 5 m Število polov: 3, 3 1 kos Piece
Opis
Priključni kabel, M12 do M8, PUR kabel 3-polni, dolžina: 5 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: kotna
- Zaklepanje: vijačna povezava
- Število polov: 3
- Kodiranje: A-kodirano
- priključek 2
- Priključek: vtič
- Dizajn: M8
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 3
- Kodiranje: A-kodirano
- Številka datoteke UL: E231213
- električni podatki
- Delovna napetost: največ 48VAC / 60VDC
- Delovni tok: največ 3A
- skladnost
- Stopnja zaščite: EN 60529
- Vtični priključek: konektor M12 x 1: IEC 61076-2-101 | Konektor M8 x 1: IEC 61076-2-104
- Vnetljivost: UL 1581; EN 60332-2-2
- Brez halogenov: IEC 60754-1
- Odobritve in certifikati
- Odobritev UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -40 ... 80 °C (-40 ... 176F)
- Kabel, gibljiv: -20 ... 80 °C (-4 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- konektor 1
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen
- Paritveni cikli: min 100
- Stopnja zaščite: IP67 / IP68 / IP69
- priključek 2
- Zatezni moment: 0,4 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen
- Paritveni cikli: min 100
- Vrsta zaščite: IP67
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 6
- Premer plašča: 4,3 mm
- upogibni polmer:> 10 x premer kabla, premični |> 5 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 80 N / 300 mm
- Barva plašča: črna (podobna RAL 9005)
- Število jeder: 3
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 3: modra | Žica 4: črna
- Struktura jedra: 42 x 0,1 mm Ø
- Dolžina: 5 m
- Okrajšava kabla: Li 9Y 11Y 3 x 0,34
- Primernost vlečne verige
- Cikli vlečne verige: najmanj 5000000
- Hitrost vožnje: največ 3,3 m/s
- Razdalja potovanja: največ 5 m
- Pospešek: največ 5 m/s 2
- Torzijski cikli: najmanj 1.000.000
- Torzijska napetost: ±180°/m
- Material
- LABS svoboda: da
- Brez halogenov: da
- Konektor
- Narebričen vijačni spoj: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- UV odpornost: da
- Kemična odpornost: dobra
- Odpornost na olje: da
- Odpornost na hladilno mazivo: da
- Odpornost na mikrobe: da
- Odpornost na hidrolizo: da
- Vnetljivost: FT2
