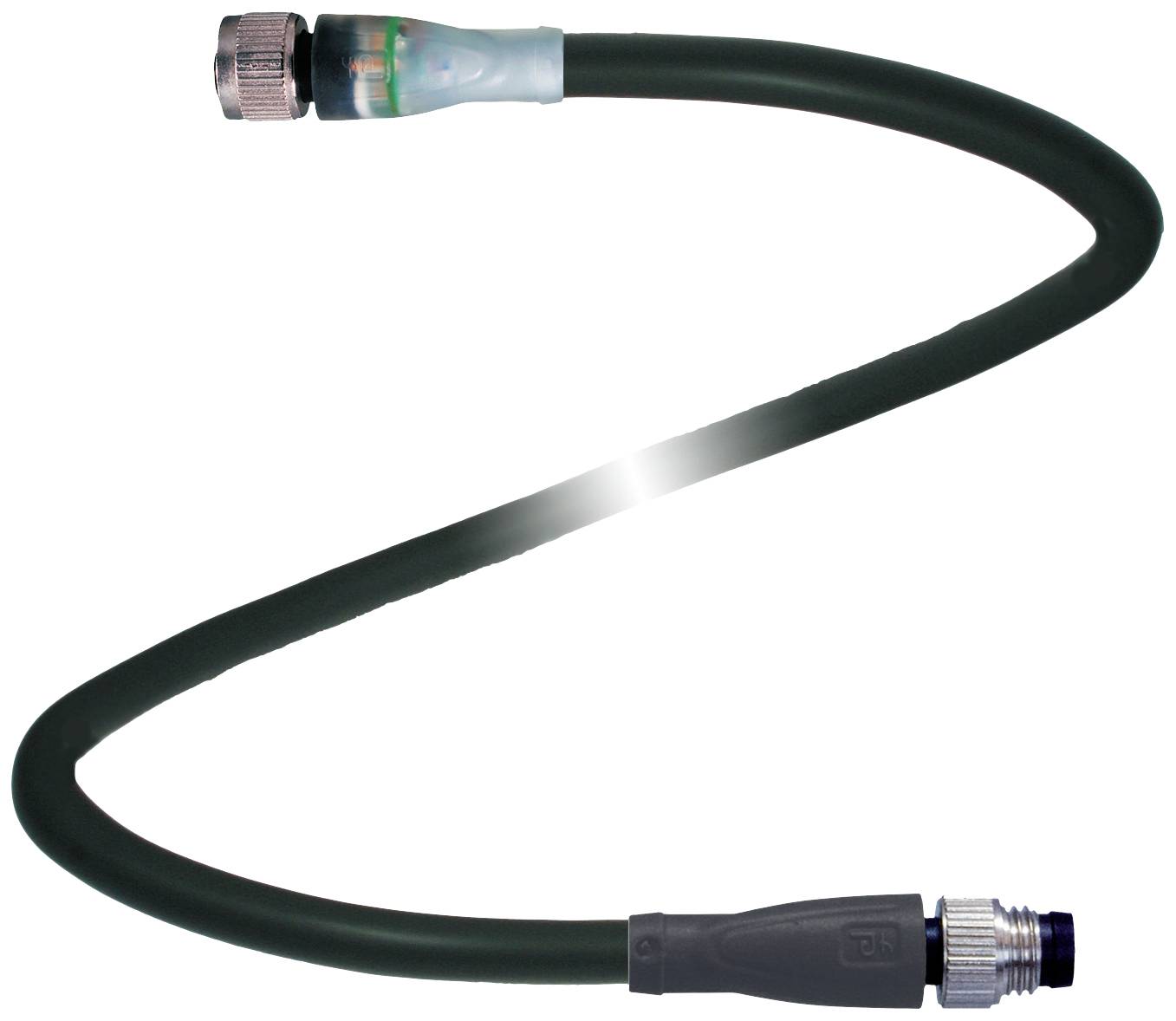

Slika je simbolična
Pepperl+Fuchs 240818-100001 konektor za senzor/aktuator, konfekcioniran M8 x 1 raven 5 m Število polov: 3, 3 1 kos
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Izvedba
raven
Standardni vtič
konektor senzorja
Stranski priključek A
M8-vtičnica, ravna
Priključna stran B
M8-vtič, raven
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (47,99 € / Kos)
47,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V3-GM-E2-BK5M-PUR-U-V3-GM
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Izvedba
raven
- Standardni vtič
konektor senzorja
- Stranski priključek A
M8-vtičnica, ravna
- Priključna stran B
M8-vtič, raven
- Število polov
3
3
- Dolžina kabla
5 m
- Material plašča
PUR
- Nazivna napetost
24 V/DC
- Nazivni tok
3 A
- Nazivni tok - zaokrožen
3 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.3 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
vtični priključek
- Vrsta navoja
M8 x 1
- Kodiranje
A
- Kontaktna površina
Au
- maks. prerez
0.34 mm²
- Min. prečni prerez
0.34 mm²
IP67
- Značilnosti
podpira vlečno verigo
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
240818-100001
- Vsebina
1 kos
- Premer
4.3 mm
- Premer kabla do
4.3 mm
- Premer kabla do
4.3 mm
- Območje premera kabla
4.3 - 4.3 mm
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630842 Pepperl+Fuchs 240818-100001 konektor za senzor/aktuator, konfekcioniran M8 x 1 raven 5 m Število polov: 3, 3 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630842 Pepperl+Fuchs 240818-100001 konektor za senzor/aktuator, konfekcioniran M8 x 1 raven 5 m Število polov: 3, 3 1 kos
Opis
Priključni kabel, M8, dolžina: 5 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Dizajn: M8
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 3
- Kodiranje: A-kodirano
- priključek 2
- Priključek: vtič
- Dizajn: M8
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 3
- Kodiranje: A-kodirano
- Številka datoteke UL: E231213
- Indikatorji/kontrole
- LED zelena: prikaz delovanja
- Rumena LED: prikaz funkcij Pin 4
- električni podatki
- Delovna napetost: največ 24 V DC -20% / +25%
- Delovni tok: največ 3A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: konektor M8 x 1: IEC 61076-2-104
- Vnetljivost: UL 1581; EN 60332-2-2
- Brez halogenov: IEC 60754-1
- Odobritve in certifikati
- Odobritev UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -40 ... 80 °C (-40 ... 176F)
- Kabel, gibljiv: -20 ... 80 °C (-4 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,4 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen
- Paritveni cikli: min 100
- Vrsta zaščite: IP67
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 6
- Premer plašča: 4,3 mm
- upogibni polmer:> 10 x premer kabla, premični |> 5 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 80 N / 300 mm
- Barva plašča: črna (podobna RAL 9005)
- Število jeder: 3
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 3: modra | Žica 4: črna
- Struktura jedra: 42 x 0,1 mm Ø
- Dolžina: 5 m
- Okrajšava kabla: Li 9Y 11Y 3 x 0,34
- Primernost vlečne verige
- Cikli vlečne verige: najmanj 5000000
- Hitrost vožnje: največ 3,3 m/s
- Razdalja potovanja: največ 5 m
- Pospešek: največ 5 m/s 2
- Torzijski cikli: najmanj 1.000.000
- Torzijska napetost: ±180°/m
- Material
- LABS svoboda: da
- Brez halogenov: da
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, prozorno/črno
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- UV odpornost: da
- Kemična odpornost: dobra
- Odpornost na olje: da
- Odpornost na hladilno mazivo: da
- Odpornost na mikrobe: da
- Odpornost na hidrolizo: da
- Vnetljivost: FT2
