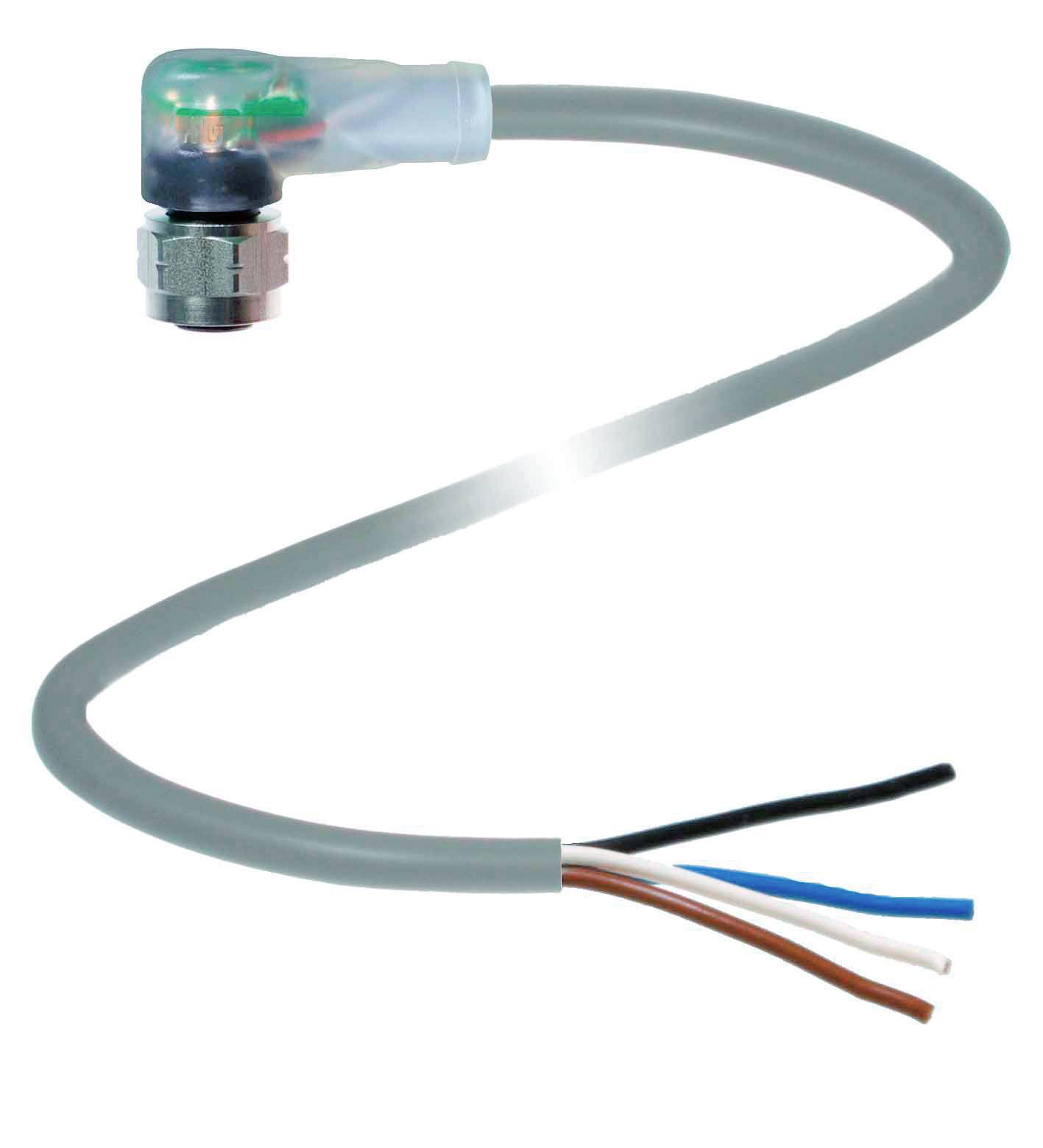

Slika je simbolična
Pepperl+Fuchs 287464 konektor za senzor/aktuator, konfekcioniran M12 x 1 5 m Število polov: 4 1 kos
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M12-vtičnica, kotna
Priključna stran B
kabel, odprt
Število polov
4
Dolžina kabla
5 m
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (36,99 € / Kos)
36,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V1-WV4A-A2-5M-PVC
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M12-vtičnica, kotna
- Priključna stran B
kabel, odprt
- Število polov
4
- Dolžina kabla
5 m
- Material plašča
PVC
- Nazivna napetost
24 V/DC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.8 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
vtičnica
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M12 x 1
- Kodiranje
A
- Material kontakta
Au
- Kontaktna površina
Au
- maks. prerez
0.34 mm²
IP67
IP68
IP69
- Značilnosti
negorljiv
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
287464
- Vsebina
1 kos
- Premer
4.8 mm
- Premer kabla do
4.8 mm
- Območje premera kabla
4.8 mm (max)
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2631616 Pepperl+Fuchs 287464 konektor za senzor/aktuator, konfekcioniran M12 x 1 5 m Število polov: 4 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2631616 Pepperl+Fuchs 287464 konektor za senzor/aktuator, konfekcioniran M12 x 1 5 m Število polov: 4 1 kos
Opis
Kabelska vtičnica, M12, nerjaveče jeklo V4A, LED, 4-polni, PVC kabel, dolžina: 5 m, žile: 4 x 0,34 mm2
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: kotna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- priključek 2
- Priključek: prosti konec kabla
- Indikatorji/kontrole
- LED zelena: prikaz delovanja
- Rumena LED: prikaz funkcij Pin 4
- električni podatki
- Delovna napetost: največ 24 V DC -20% / +25%
- Delovni tok: Max 4A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Vnetljivost: IEC 60332-2-2
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -25 ... 70 °C (-13 ... 158°F)
- Kabel, premični: -5 ... 70 °C (23 ... 158°F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Montaža orodja: šestroba matica SW = 14 mm
- Paritveni cikli: min 100
- Stopnja zaščite: IP67 / IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 4,8 mm
- upogibni polmer:> 10 x premer kabla, premični
- Tesno prileganje jakne: največ 80 N / 300 mm
- Barva plašča: siva (podobno RAL 7001)
- Število jeder: 4
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna
- Struktura jedra: 19 x 0,15 mm Ø
- Dolžina: 5 m
- Okrajšava kabla: Li Y YM 4 x 0,34
- Material
- Konektor
- Vijačni priključek: nerjavno jeklo 1.4404 / AISI 316L (V4A)
- Telo ročaja: TPU, prozorno
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Plašč: PVC
- Izolacija žil: PVC
- Vnetljivost: zaviralec gorenja
