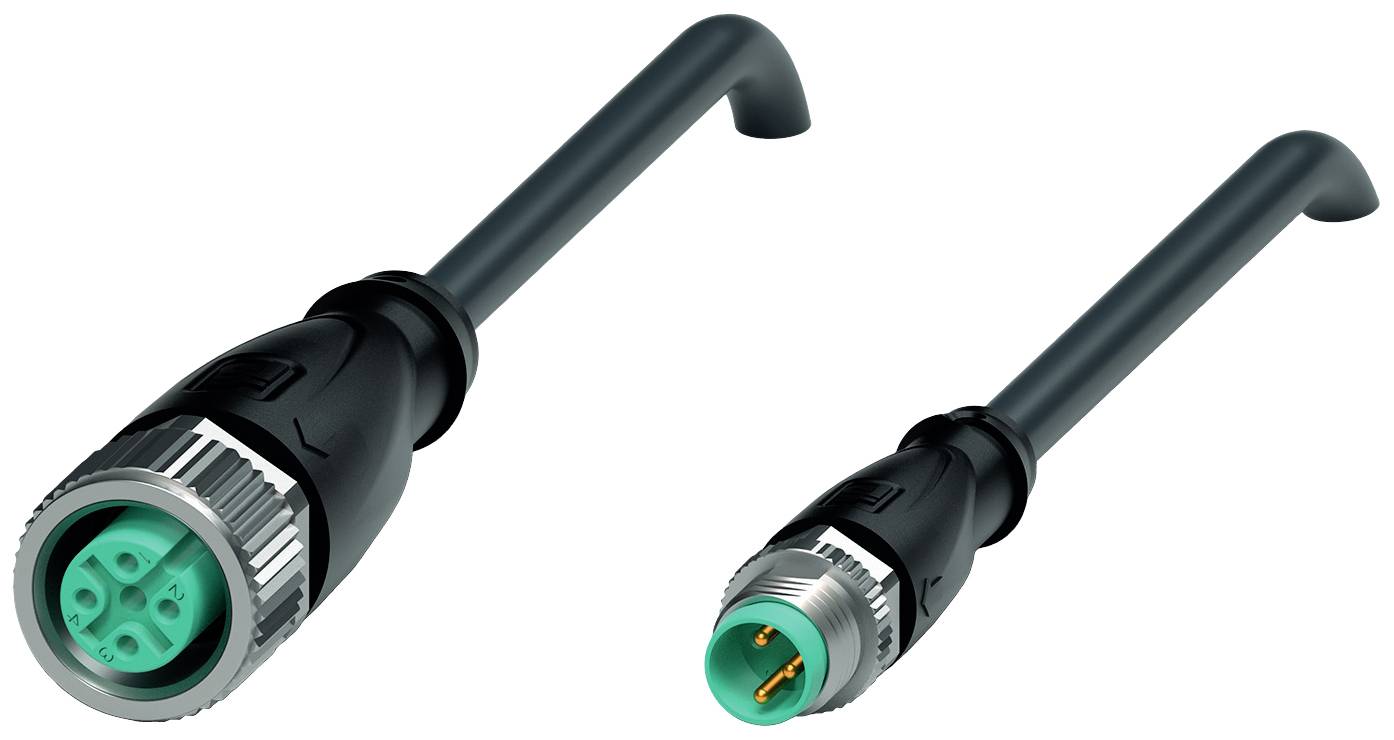

Name: Pepperl+Fuchs 456705 konektor za senzor/aktuator, konfekcioniran M12 x 1 ravni vtič na ravno sklopko 1.5 m Število polov
Brand: Pepperl+Fuchs
SKU: 2629686
Availability: BackOrder

Tehnične specifikacije

Vrsta: V11-G-BK1,5M-PUR-U-V3-GM

Vrsta izdelka: konektor za senzor/aktuator, konfekcioniran

Izvedba: ravni vtič na ravno sklopko

Stranski priključek A: M12-vtičnica, ravna

Priključna stran B: M8-vtič, raven

Število polov: 3
3

Dolžina kabla: 1.5 m

Material plašča: PUR

Nazivna napetost: 60 V/DC

Nazivni tok: 3 A

Nazivni tok - zaokrožen: 3 A

Zunanji premer: 4.3 mm

Prečni prerez kabla (senzor/aktuatorsko ožičenje): 0.34 mm²

Priključek: M12 vtičnica

Vrsta navoja: M12 x 1

Vrsta navoja priključnega kabla in montaža: M12 x 1

Kodiranje: A

Material kontakta: Au

Kontaktna površina: Au

: IP68
IP69
IP67

Značilnosti: podpira vlečno verigo

Min. temperatura: -40 °C

Maks. temperatura: 90 °C

Vrsta pritrditve: navojno

Proizv. št. delov: 456705

Vsebina: 1 kos

Premer: 4.3 mm

Funkcija brezžičnega polnjenja: ne

Premer kabla (podrobnosti): 0,34 mm²

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2629686 Pepperl+Fuchs 456705 konektor za senzor/aktuator, konfekcioniran M12 x 1 ravni vtič na ravno sklopko 1.5 m Število polov

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2629686 Pepperl+Fuchs 456705 konektor za senzor/aktuator, konfekcioniran M12 x 1 ravni vtič na ravno sklopko 1.5 m Število polov

Opis

Priključni kabel, M12 do M8, PUR kabel 3-polni, dolžina: 1,5 m

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
konektor 1
Priključek: vtičnica
Oblika: M12
Izvedba: ravna
Zaklepanje: vijačna povezava
Število polov: 3
Kodiranje: A-kodirano
priključek 2
Priključek: vtič
Dizajn: M8
Izvedba: ravna
Zaklepanje: vijačna povezava
Število polov: 3
Kodiranje: A-kodirano
električni podatki
Delovna napetost: največ 48VAC / 60VDC
Delovni tok: največ 3A
skladnost
Stopnja zaščite: EN 60529
Vtični priključek: konektor M12 x 1: IEC 61076-2-101 | Konektor M8 x 1: IEC 61076-2-104
Vnetljivost: UL 1581; EN 60332-2-2
Brez halogenov: IEC 60754-1
Odobritve in certifikati
Odobritev UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
Okoljske razmere
sobna temperatura
Konektor: -40 ... 90 °C (-40 ... 194°F)
Kabel, pritrjen: -40 ... 80 °C (-40 ... 176F)
Kabel, gibljiv: -20 ... 80 °C (-4 ... 176F)
Stopnja onesnaženosti: 3
mehanski podatki
konektor 1
Zatezni moment: 0,6 Nm
Zaščita pred vibracijami: na voljo
Sestav orodja: Vzdolžni narebričen
Paritveni cikli: min 100
Stopnja zaščite: IP67 / IP68 / IP69
priključek 2
Zatezni moment: 0,4 Nm
Zaščita pred vibracijami: na voljo
Sestav orodja: Vzdolžni narebričen
Paritveni cikli: min 100
Vrsta zaščite: IP67
Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 6
Premer plašča: 4,3 mm
upogibni polmer:> 10 x premer kabla, premični |> 5 x premer kabla, trajno nameščen
Tesno prileganje jakne: največ 80 N / 300 mm
Barva plašča: črna (podobna RAL 9005)
Število jeder: 3
Prerez žice: 0,34 mm 2
Barva žice: Žica 1: rjava | Žica 3: modra | Žica 4: črna
Struktura jedra: 42 x 0,1 mm Ø
Dolžina: 1,5 m
Okrajšava kabla: Li 9Y 11Y 3 x 0,34
Primernost vlečne verige
Cikli vlečne verige: najmanj 5000000
Hitrost vožnje: največ 3,3 m/s
Razdalja potovanja: največ 5 m
Pospešek: največ 5 m/s 2
Torzijski cikli: najmanj 1.000.000
Torzijska napetost: ±180°/m
Material
LABS svoboda: da
Brez halogenov: da
Konektor
Narebričen vijačni spoj: cinkova tlačna litina, ponikljano
Telo ročaja: TPU, črna
Stična površina: Au
Vnetljivost: V-2
Kabel
Ovoj: PUR na osnovi polietra
Izolacija žil: PP
UV odpornost: da
Kemična odpornost: dobra
Odpornost na olje: da
Odpornost na hladilno mazivo: da
Odpornost na mikrobe: da
Odpornost na hidrolizo: da
Vnetljivost: FT2
