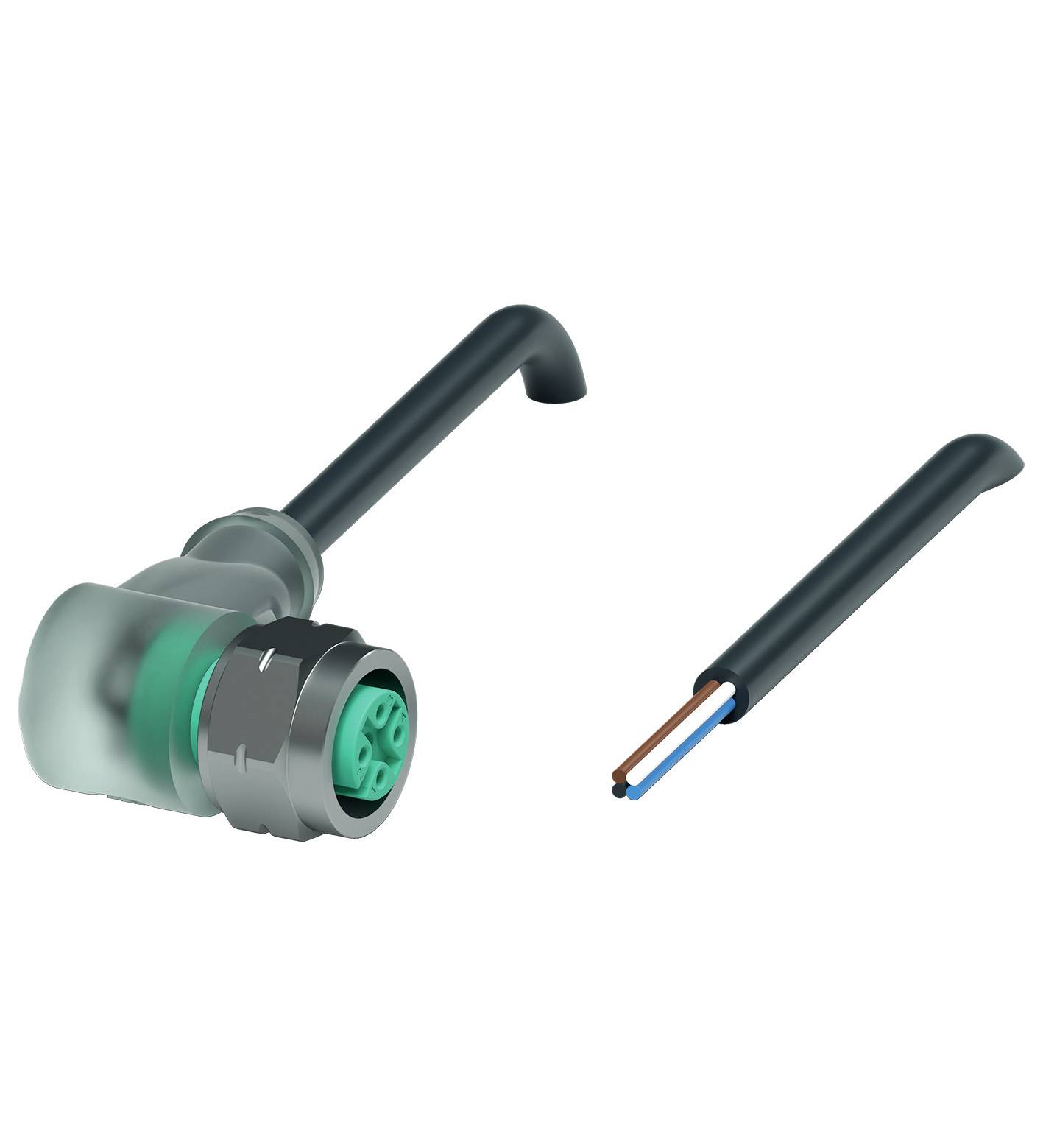

Name: Pepperl+Fuchs 70123663 konektor za senzor/aktuator, konfekcioniran M12 x 1 5 m Število polov: 4 1 kos
Brand: Pepperl+Fuchs
SKU: 2630798
Availability: BackOrder

Tehnične specifikacije

Vrsta: V1-WV4A-A2-BK5M-PUR-U

Vrsta izdelka: konektor za senzor/aktuator, konfekcioniran

Stranski priključek A: M12-vtičnica, kotna

Priključna stran B: kabel, odprt

Število polov: 4

Dolžina kabla: 5 m

Material plašča: PUR

Nazivna napetost: 24 V/DC

Nazivni tok: 4 A

Nazivni tok - zaokrožen: 4 A

Zunanji premer: 4 mm

Priključek: vtičnica

Vrsta navoja: M12 x 1

Vrsta navoja priključnega kabla in montaža: M12 x 1

Kodiranje: A

Material kontakta: Au

Kontaktna površina: Au

: IP68
IP69

Značilnosti: A kodiranje

Min. temperatura: -40 °C

Maks. temperatura: 90 °C

Vrsta pritrditve: navojno

Proizv. št. delov: 70123663

Vsebina: 1 kos

Premer: 4.3 mm

Premer kabla do: 4 mm

Območje premera kabla: 4 mm (max)

Funkcija brezžičnega polnjenja: ne

Premer kabla (podrobnosti): 0,34 mm²

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2630798 Pepperl+Fuchs 70123663 konektor za senzor/aktuator, konfekcioniran M12 x 1 5 m Število polov: 4 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2630798 Pepperl+Fuchs 70123663 konektor za senzor/aktuator, konfekcioniran M12 x 1 5 m Število polov: 4 1 kos

Opis

Kabelska vtičnica M12 kotna nerjaveče jeklo 1.4404, A-kodirana, LED 4-polna, PUR kabel črna, UL-odobrena, primerna za vlečne verige, primerna za torzijo, dolžina: 5 m

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
konektor 1
Priključek: vtičnica
Oblika: M12
Izvedba: kotna
Zaklepanje: vijačna povezava
Število polov: 4
Kodiranje: A-kodirano
priključek 2
Priključek: prosti konec kabla
Indikatorji/kontrole
LED zelena: prikaz delovanja
Rumena LED: prikaz funkcij Pin 4
električni podatki
Delovna napetost: največ 24 V DC -20% / +25%
Delovni tok: Max 4A
skladnost
Stopnja zaščite: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Vnetljivost: UL 1581; EN 60332-2-2
Brez halogenov: IEC 60754-1
Odobritve in certifikati
Odobritev UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
Številka datoteke UL: E231213
Okoljske razmere
sobna temperatura
Konektor: -40 ... 90 °C (-40 ... 194°F)
Kabel, pritrjen: -40 ... 80 °C (-40 ... 176F)
Kabel, gibljiv: -20 ... 80 °C (-4 ... 176F)
Stopnja onesnaženosti: 3
mehanski podatki
Konektor
Zatezni moment: 0,6 Nm
Zaščita pred vibracijami: na voljo
Montaža orodja: šestroba matica SW = 14 mm
Paritveni cikli: min 100
Stopnja zaščite: IP68 / IP69
Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 6
Premer plašča: 4,3 mm
upogibni polmer:> 10 x premer kabla, premični |> 5 x premer kabla, trajno nameščen
Tesno prileganje jakne: največ 80 N / 300 mm
Barva plašča: črna (podobna RAL 9005)
Število jeder: 4
Prerez žice: 0,34 mm 2
Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna
Struktura jedra: 42 x 0,1 mm Ø
Dolžina: 5 m
Okrajšava kabla: Li 9Y 11Y 4 x 0,34
Primernost vlečne verige
Cikli vlečne verige: najmanj 5000000
Hitrost vožnje: največ 3,3 m/s
Razdalja potovanja: največ 5 m
Pospešek: največ 5 m/s 2
Torzijski cikli: najmanj 1.000.000
Torzijska napetost: ±180°/m
Material
LABS svoboda: da
Brez halogenov: da
Konektor
Vijačni priključek: nerjavno jeklo 1.4404 / AISI 316L (V4A)
Telo ročaja: TPU, prozorno
Tesnilo: FKM
Stična površina: Au
Vnetljivost: V-2
Kabel
Ovoj: PUR na osnovi polietra
Izolacija žil: PP
UV odpornost: da
Kemična odpornost: dobra
Odpornost na olje: da
Odpornost na hladilno mazivo: da
Odpornost na mikrobe: da
Odpornost na hidrolizo: da
Vnetljivost: FT2
