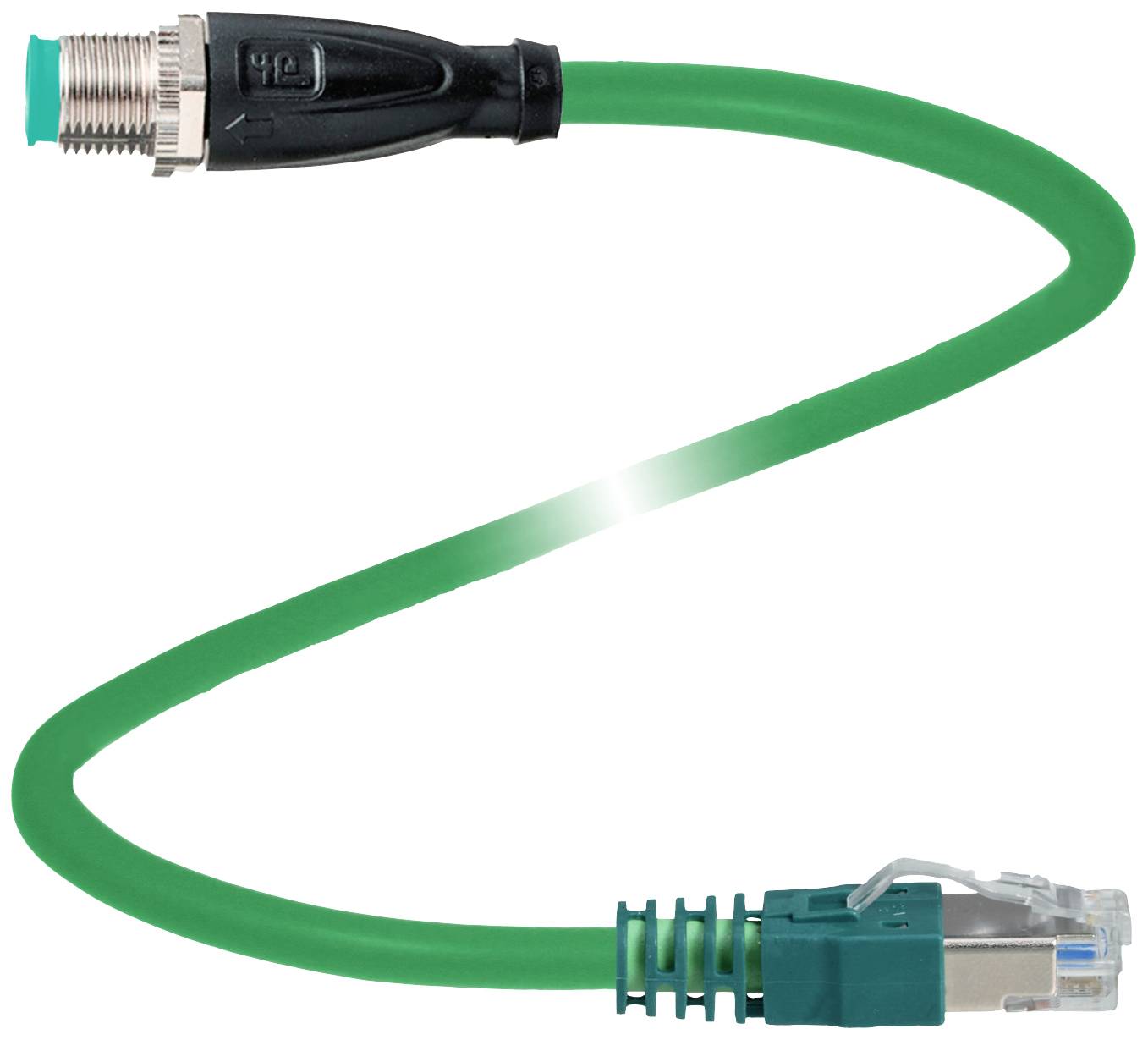

Slika je simbolična
Pepperl+Fuchs 70130006 konektor za senzor/aktuator, konfekcioniran 10 m Število polov: 4, 8 1 kos
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M12-vtič, raven
Priključna stran B
RJ45 vtič
Število polov
4
8
Dolžina kabla
10 m
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (95,99 € / Kos)
95,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V1SD-G-GN10M-PUR-E1S-V45-G
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M12-vtič, raven
- Priključna stran B
RJ45 vtič
- Število polov
4
8
- Dolžina kabla
10 m
- Material plašča
PUR
- Nazivna napetost
60 V/DC
- Kodiranje
D
IP68
IP69
IP20
- Vrsta pritrditve
navojno
- Proizv. št. delov
70130006
- Vsebina
1 kos
- Premer
6 mm
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2629537 Pepperl+Fuchs 70130006 konektor za senzor/aktuator, konfekcioniran 10 m Število polov: 4, 8 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2629537 Pepperl+Fuchs 70130006 konektor za senzor/aktuator, konfekcioniran 10 m Število polov: 4, 8 1 kos
Opis
Bus kabel Ethernet M12 priključek naravnost D-kodiran na RJ45; Ethernet kodiran, 4-polni, PUR kabel, zelen, Cat5e,; zaščiten, UL-odobren, primeren za vlečne verige; Dolžina: 10m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtič
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: D-kodirano
- priključek 2
- Priključek: vtič
- Zasnova: RJ45
- Izvedba: ravna
- Zapah: Zaskočni zapah
- Število polov: 8
- Kodiranje: EtherNet/IP / PROFINET
- električni podatki
- Delovna napetost: največ 48VAC / 60VDC
- skladnost
- Stopnja zaščite: EN 60529
- Vtični priključek: konektor M12 x 1: IEC 61076-2-101 | Priključek RJ45: IEC 60603-7
- Kategorija komponente: CAT5 (IEC 11801), CAT5e (IEC 61156-6)
- Vnetljivost: IEC 60332-1-2 / UL 2556
- Okoljske razmere
- sobna temperatura
- Konektor 1: -40... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -30 ... 70 °C (-22 ... 158°F)
- Kabel, gibljiv: -20 ... 70 °C (-4 ... 158°F)
- mehanski podatki
- konektor 1
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Montaža orodja: Vzdolžna narebričena in šestroba matica SW = 14 mm
- Paritveni cikli: min 100
- Oklop: oklop nameščen na vijačni spoj
- Stopnja zaščite: IP68 / IP69
- priključek 2
- Zaščita pred vibracijami: na voljo
- Paritveni cikli: min 100
- Oklop: oklop priključen na konektor
- Vrsta zaščite: IP20
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 6 mm
- upogibni polmer:> 10 x premer kabla, premični |> 8 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 60 N / 100 mm
- Barva plašča: zelena (podobna RAL 6018)
- Število jeder: 4
- Prerez žice: 0,34 mm 2 / 22 AWG
- barva sredice: sredica 1-1: rumena | Žica 2-3: bela | žica 3-2: oranžna | Jedro 4-6: modra
- Struktura jedra: 7 x 0,254 mm Ø | zvit v parih, da tvorijo zvezdni četverec
- Senčilo: aluminijasto laminirana poliestrska folija | Cu pletenica, konzervirana
- Dolžina: 10 m
- Primernost vlečne verige
- Cikli vlečne verige: največ 1000000
- Hitrost vožnje: največ 3 m/s
- Razdalja potovanja: največ 5 m
- Pospešek: največ 2 m/s 2 material
- LABS svoboda: da
- Brez halogenov: da
- konektor 1
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Stična površina: Au
- Vnetljivost: V-2
- priključek 2
- Telo ročaja: PA, zelena
- Vnetljivost: V-0
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- Vnetljivost: FT2
