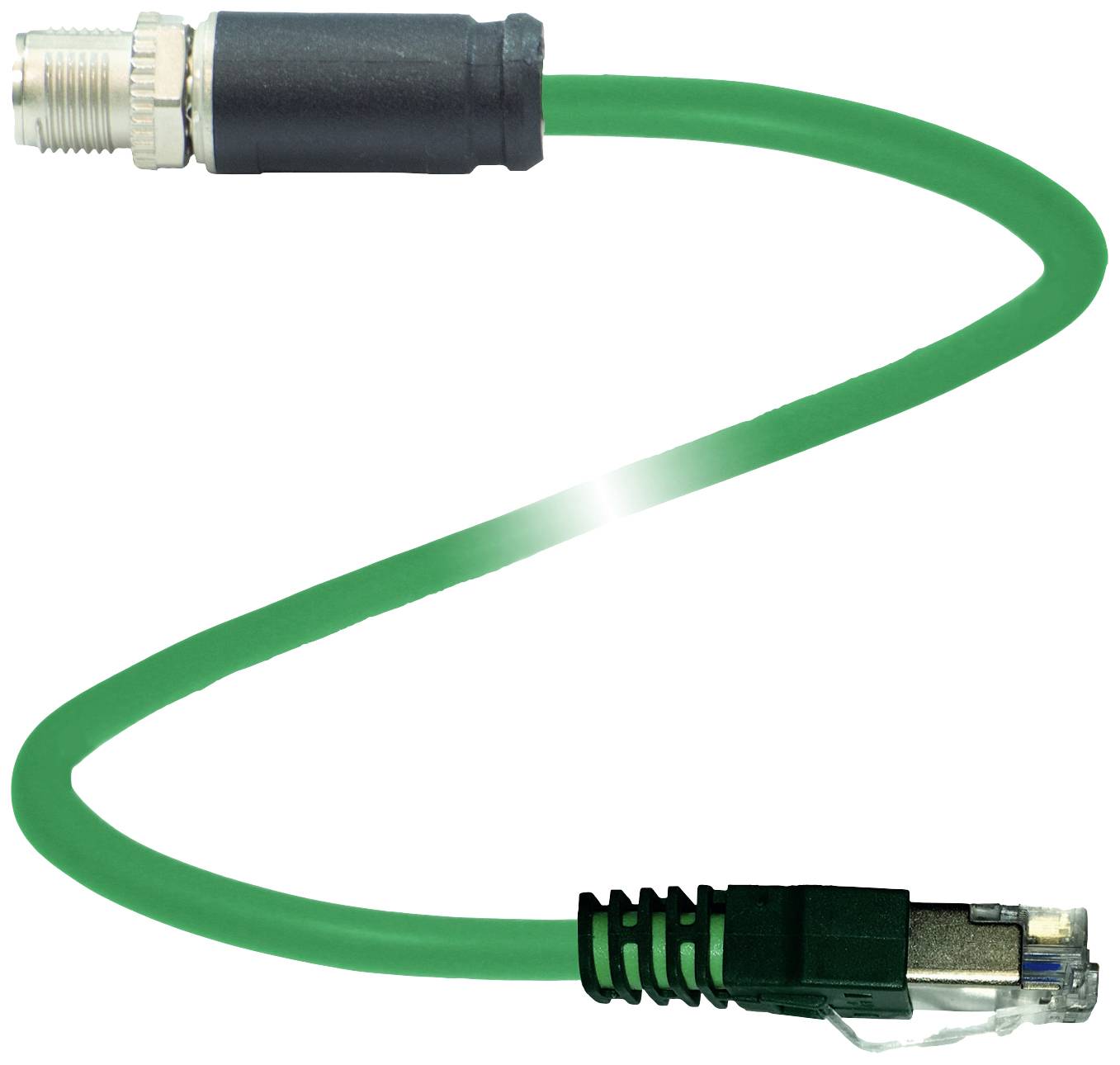

Slika je simbolična
Pepperl+Fuchs 70134696 konektor za senzor/aktuator, konfekcioniran M12 x 1 2 m Število polov: 8, 8 1 kos
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Standardni vtič
konektor senzorja
Stranski priključek A
M12-vtič, raven
Priključna stran B
RJ45 vtič
Število polov
8
8
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (71,99 € / Kos)
71,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V19SX-G-GN2M-PUR-E2S-V45-G
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Standardni vtič
konektor senzorja
- Stranski priključek A
M12-vtič, raven
- Priključna stran B
RJ45 vtič
- Število polov
8
8
- Dolžina kabla
2 m
- Material plašča
PUR
- Nazivna napetost
60 V/DC
- Nazivni tok
0.5 A
- Nazivni tok - zaokrožen
500 mA
- Premer priključka (maks.)
0.14 mm²
- Zunanji premer
6.2 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.14 mm²
- Priključek
M12 vtikač
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M12 x 1
- Kodiranje
X
- Material kontakta
Ni/Au
- Kontaktna površina
Ni/Au
- maks. prerez
0.14 mm²
IP67
IP20
- Značilnosti
X kodiranje
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
70134696
- Vsebina
1 kos
- Premer
6.2 mm
- Premer kabla do
6.2 mm
- Območje premera kabla
6.2 mm (max)
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,14 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630851 Pepperl+Fuchs 70134696 konektor za senzor/aktuator, konfekcioniran M12 x 1 2 m Število polov: 8, 8 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630851 Pepperl+Fuchs 70134696 konektor za senzor/aktuator, konfekcioniran M12 x 1 2 m Število polov: 8, 8 1 kos
Opis
Bus kabel Ethernet M12 priključek naravnost X-kodiran na; RJ45 vtič, raven, Ethernet-kodiran, 8-polni, PUR kabel; zelena, Cat6A, par zaščiten in skupni ščit; Dolžina: 2m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtič
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 8
- Kodiranje: X-kodirano
- priključek 2
- Priključek: vtič
- Zasnova: RJ45
- Izvedba: ravna
- Zapah: Zaskočni zapah
- Število polov: 8
- Kodiranje: EtherNet/IP
- Številka datoteke UL: E520112
- električni podatki
- Delovna napetost: Max 50V AC / 60V DC
- Obratovalni tok: 0,5 A max
- skladnost
- Stopnja zaščite: EN 60529
- Standard Fieldbus: IEEE 802.3an 10GBASE-T
- Vtični priključek: konektor M12 x 1: IEC 61076-2-109 | Priključek RJ45: IEC 60603-7
- Kategorija komponente: CAT6A (IEC 11801, EN 50173)
- Vnetljivost: IEC 60332-1-2, UL 1581
- Okoljske razmere
- sobna temperatura
- Kabel, pritrjen: -40 ... 85 °C (-40 ... 185F)
- Kabel, premični: -10 ... 60 °C (14 ... 140F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- konektor 1
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen nastavek, šestroba matica SW = 13 mm
- Paritveni cikli: min 100
- Oklop: oklop nameščen na vijačni spoj
- Vrsta zaščite: IP67
- priključek 2
- Zaščita pred vibracijami: na voljo
- Cikli parjenja: najmanj 750
- Oklop: oklop priključen na konektor
- Vrsta zaščite: IP20
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 6,2 mm
- Radij upogibanja: največ 50 mm premikov | največ 25 mm trajno nameščen
- Barva plašča: zelena (podobna RAL 6018)
- Število jeder: 8
- Prerez žice: 0,14 mm 2
- Barva žice: Žica 1: bela/oranžna | žica 2: oranžna | Žica 3: bela/zelena | Žica 4: zelena | Žica 5: bela/rjava | žica 6: rjava | Žica 7: bela/modra | Jedro 8: modra
- Struktura žice: 7 x 0,404 mm Ø sukani par, par zaslon
- Ščit: Cu pletenica, konzervirana | Dežnik za par: poliestrska folija, laminirana z aluminijem
- Dolžina: 2 m
- Okrajšava kabla: Li 02YSC 11Y 4 x 2 x 0,14 (AWG26/7)
- Material
- Brez halogenov: da
- konektor 1
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Stična površina: Ni/Au
- Vnetljivost: V-2
- priključek 2
- Telo ročaja: PC
- Stična površina: Ni/Au
- Vnetljivost: V-0
- Kabel
- Plašč: PUR
- Izolacija žil: PE
- UV odpornost: da
- Odpornost na olje: da
- Vnetljivost: FT1
