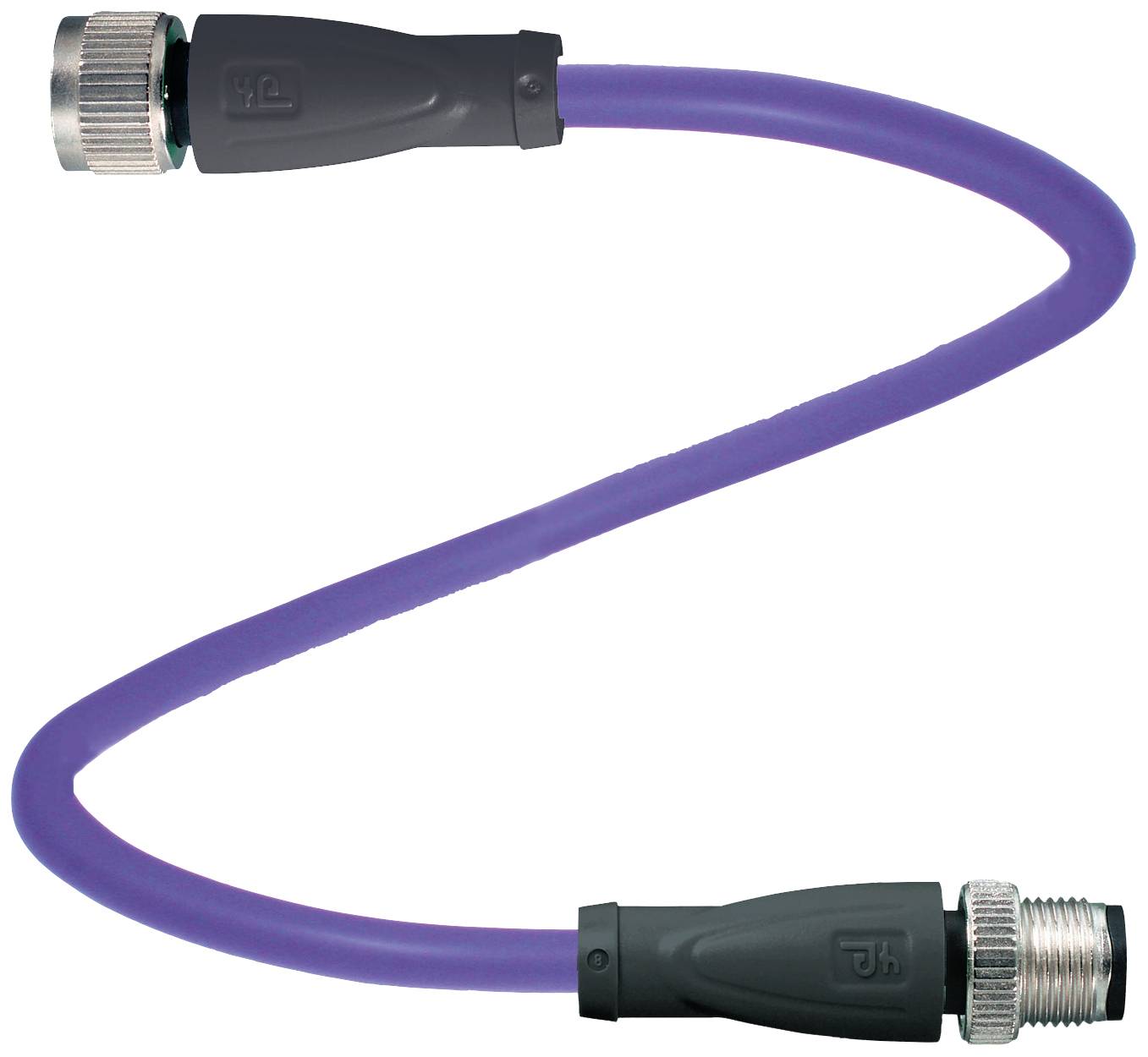

Slika je simbolična
Pepperl+Fuchs 70135617 konektor za senzor/aktuator, konfekcioniran M12 x 1 0.5 m Število polov: 5, 5 1 kos
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M12-vtičnica, ravna
Priključna stran B
M12-vtič, raven
Število polov
5
5
Dolžina kabla
0.5 m
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (59,99 € / Kos)
59,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V15-G-VT0,5M-PUR-U/CAN-V15-G
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M12-vtičnica, ravna
- Priključna stran B
M12-vtič, raven
- Število polov
5
5
- Dolžina kabla
0.5 m
- Material plašča
PUR
- Nazivna napetost
60 V/DC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
6.1 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
M12 vtičnica
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M12 x 1
- Kodiranje
A
- Material kontakta
zlato
- Kontaktna površina
zlato
- maks. prerez
0.34 mm²
- Min. prečni prerez
0.34 mm²
IP67
IP68
IP69
- Značilnosti
podpira vlečno verigo
- Min. temperatura
-25 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
70135617
- Vsebina
1 kos
- Premer
6.1 mm
- Premer kabla do
6.1 mm
- Območje premera kabla
6.1 mm (max)
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630854 Pepperl+Fuchs 70135617 konektor za senzor/aktuator, konfekcioniran M12 x 1 0.5 m Število polov: 5, 5 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630854 Pepperl+Fuchs 70135617 konektor za senzor/aktuator, konfekcioniran M12 x 1 0.5 m Število polov: 5, 5 1 kos
Opis
Bus kabel DeviceNet/CANOpen M12 vtičnica naravnost; Konektor M12 ravni A-kodirani, 5-polni, PUR kabel vijolične barve; zaščiten, UL-odobren, primeren za vlečne verige,; odporen na slano vodo; Dolžina: 0,5m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 5
- Kodiranje: A-kodirano
- priključek 2
- Priključek: vtič
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 5
- Kodiranje: A-kodirano
- Številka datoteke UL: E231213
- električni podatki
- Delovna napetost: največ 48VAC / 60VDC
- Delovni tok: Max 4A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Vnetljivost: UL 2556, IEC 60332-1-2
- Brez halogenov: IEC 60754-1
- Kemična odpornost: DIN EN 60811-2-1
- Odpornost na olje: DIN EN 60811-2-1
- Odobritve in certifikati
- Odobritev UL: na seznamu CMX (kabel)
- Okoljske razmere
- sobna temperatura
- Konektor: -25 ... 90 °C (-13 ... 194°F)
- Kabel, pritrjen: -20 ... 80 °C (-4 ... 176F)
- Kabel, gibljiv: -20 ... 80 °C (-4 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen
- Paritveni cikli: min 100
- Oklop: oklop priključen na pin 1 in vijačni priključek
- Stopnja zaščite: IP67 / IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 6,1 mm
- upogibni polmer:> 8 x premer kabla, premični |> 4 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 60 N / 100 mm
- Barva plašča: vijolična (podobna RAL 4001)
- Število jeder: 4
- Prerez žice: 0,34 mm 2
- barva jedra: jedro 1: rdeča | Žica 2: črna | Žica 3: bela | Jedro 4: modra
- Struktura jedra: 7 x 0,254 mm Ø | zvit v parih, da tvorijo zvezdni četverec
- Ščit: Cu pletenica, konzervirana, 80% pokritost
- Dolžina: 0,5 m
- Okrajšava kabla: Li 9Y 11Y 4 x 0,34
- Primernost vlečne verige
- Cikli vlečne verige: najmanj 3000000
- Hitrost vožnje: največ 2,5 m/s
- Pospešek: 12m/s max 2 material
- Brez halogenov: da
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- Odpornost na slano vodo: da
- Odpornost na olje: da
- Odpornost na mikrobe: da
- Odpornost na hidrolizo: da
- Vnetljivost: VW-1
