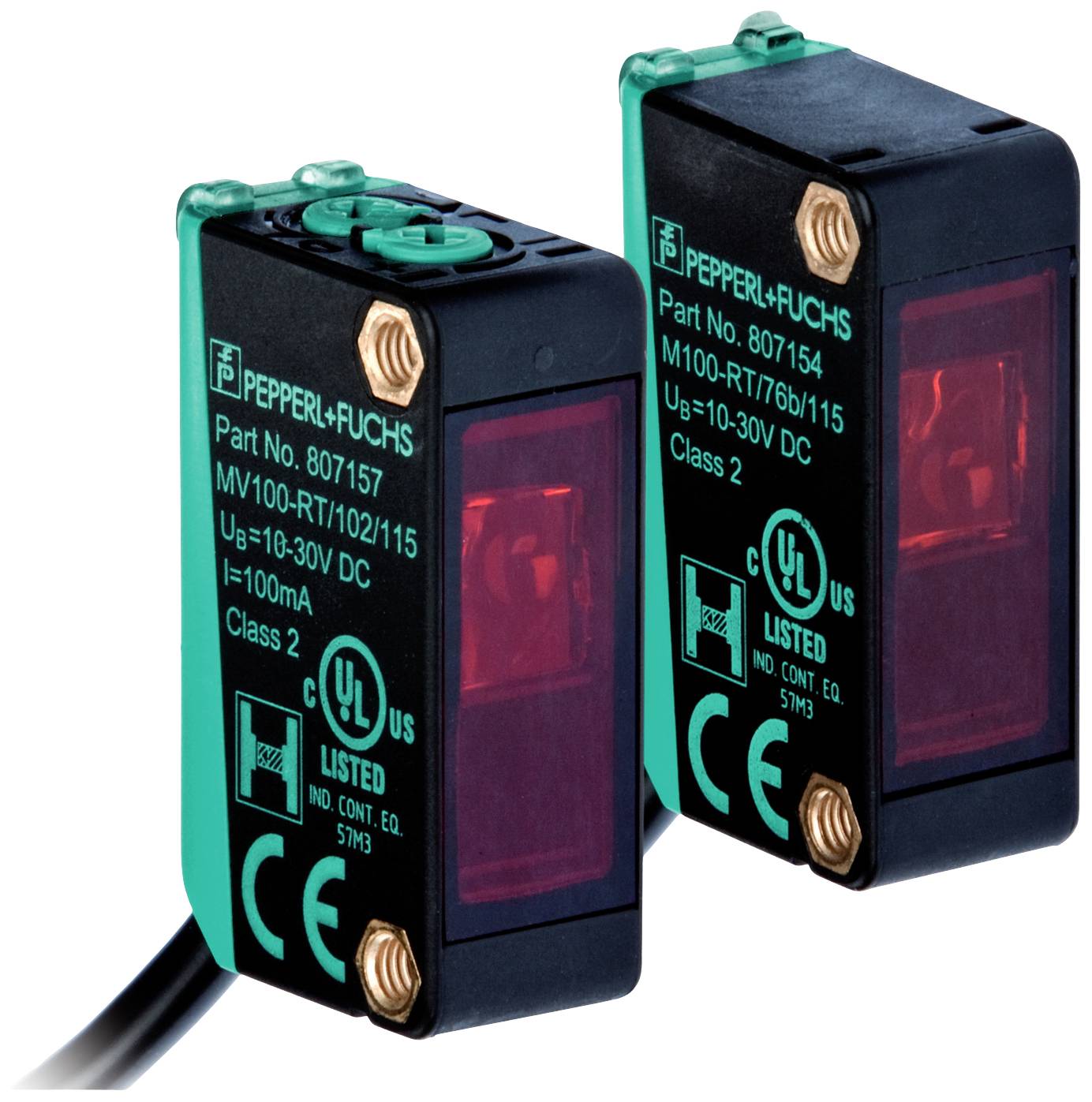

Slika je simbolična
Slika je simbolična
Pepperl+Fuchs enosmerna fotocelica M100/MV100-6757/103/115 275537 stikalo (svetloba-vklop/tema-vklop) 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
enosmerna fotocelica
Funkcije
stikalo (svetloba-vklop/tema-vklop)
Maks. obratovalna napetost
30 V/DC
Priključek
kabel
Vrsta
M100/MV100-6757/103/115
Podatkovni list izdelka (PDF)
Število
Skupaj (179,99 € / Kos)
179,99 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
enosmerna fotocelica
- Vrsta
M100/MV100-6757/103/115
- Funkcije
stikalo (svetloba-vklop/tema-vklop)
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
0.5 ms
- Izhod
PNP
- Preklopna frekvenca
1000 Hz
- Priključek
kabel
- Dolžina kabla
2 m
- Material ohišja
polikarbonat
- Vrsta oddajnika
rdeča LED
2 m
- Značilnosti
LED zaslon
- Min. temperatura
-30 °C
- Maks. temperatura
60 °C
- Širina
11 mm
- Višina
31 mm
- Globina
20 mm
- Mere
(Š x V x G) 11 x 31 x 20 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2628781 Pepperl+Fuchs enosmerna fotocelica M100/MV100-6757/103/115 275537 stikalo (svetloba-vklop/tema-vklop) 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2628781 Pepperl+Fuchs enosmerna fotocelica M100/MV100-6757/103/115 275537 stikalo (svetloba-vklop/tema-vklop) 1 kos
Opis
Območje delovanja: 0 ... 1,5 m, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična svetloba, izhod signala: 1 izhod PNP, odporen proti kratkemu stiku, zaščiten pred zamenjavo polarnosti, odprt kolektor, tip preklopa: tip preklopa senzorja je preklopljiv. Stanje dobave je: vklop luči, priključek: fiksni kabel 2 m, delovna napetost: 10 ... 30 V DC, temperatura okolja: -30 ... 60 °C (-22 ... 140F)
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- posamezne komponente
- Oddajnik: M100-6757/76a/115
- Sprejemnik: MV100-6757/103/115
- Splošni podatki
- Območje delovanja: 0 ... Do 1,5 m
- Mejni doseg: 2 m
- Oddajnik svetlobe: LED
- Vrsta luči: rdeča, izmenična luč
- Premer svetlobne točke: približno 0,14 m na razdalji 2 m
- Kot odpiranja: približno 2 °
- Oddajanje svetlobe: čelno
- Omejitev svetlobe okolice: EN 60947-5-2
- Funkcionalne varnostne značilnosti
- MTTF tj : 860 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: Vklopljeno omrežje (vklopljeno)
- Prikaz funkcij: Sprejemnik: LED rumena, sveti, ko svetlobni žarek ni oviran, utripa, ko je funkcionalna rezerva premajhna; izklopljen, ko je žarek prekinjen
- Kontrole: Nastavitev občutljivosti
- Kontrole: preklop svetlo/temno
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- Tok brez obremenitve: Oddajnik: ≤ 15 mA | Sprejemnik: ≤8mA
- Vhod
- Testni vhod: izklop oddajnika pri +U B Izhod
- Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dobave je: vklop luči
- Signalni izhod: 1 PNP izhod, odporen proti kratkemu stiku, zaščita pred obratno polarnostjo, odprt kolektor
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 1000 Hz
- Odzivni čas: 0,5ms
- skladnost
- Standard izdelka: EN 60947-5-2
- Odobritve in certifikati
- Skladnost z EAC: TR CU 020/2011
- Priznanje UL: na seznamu cULus, napajalnik razreda 2 ali napajalnik na seznamu UL z omejeno izhodno napetostjo z (po možnosti integrirano) varovalko (največ 3,3 A v skladu z UL248), ohišje tipa 1
- Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
- Okoljske razmere
- Temperatura okolja: -30 ... 60 °C (-22 ... 140F)
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 11 mm
- Višina ohišja: 31 mm
- Globina ohišja: 20 mm
- Vrsta zaščite: IP67
- Priključek: fiksni kabel 2 m
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 100 g (oddajnik in sprejemnik)
- Pritezni moment za pritrditev vijakov: 0,6 Nm
- Dolžina kabla 2 m
