Name: Pepperl+Fuchs enosmerna fotocelica M100/MV100-RT/76b/98/102 223944 dnevno preklapljanje 1 kos
Brand: Pepperl+Fuchs
SKU: 2629010
Availability: BackOrder

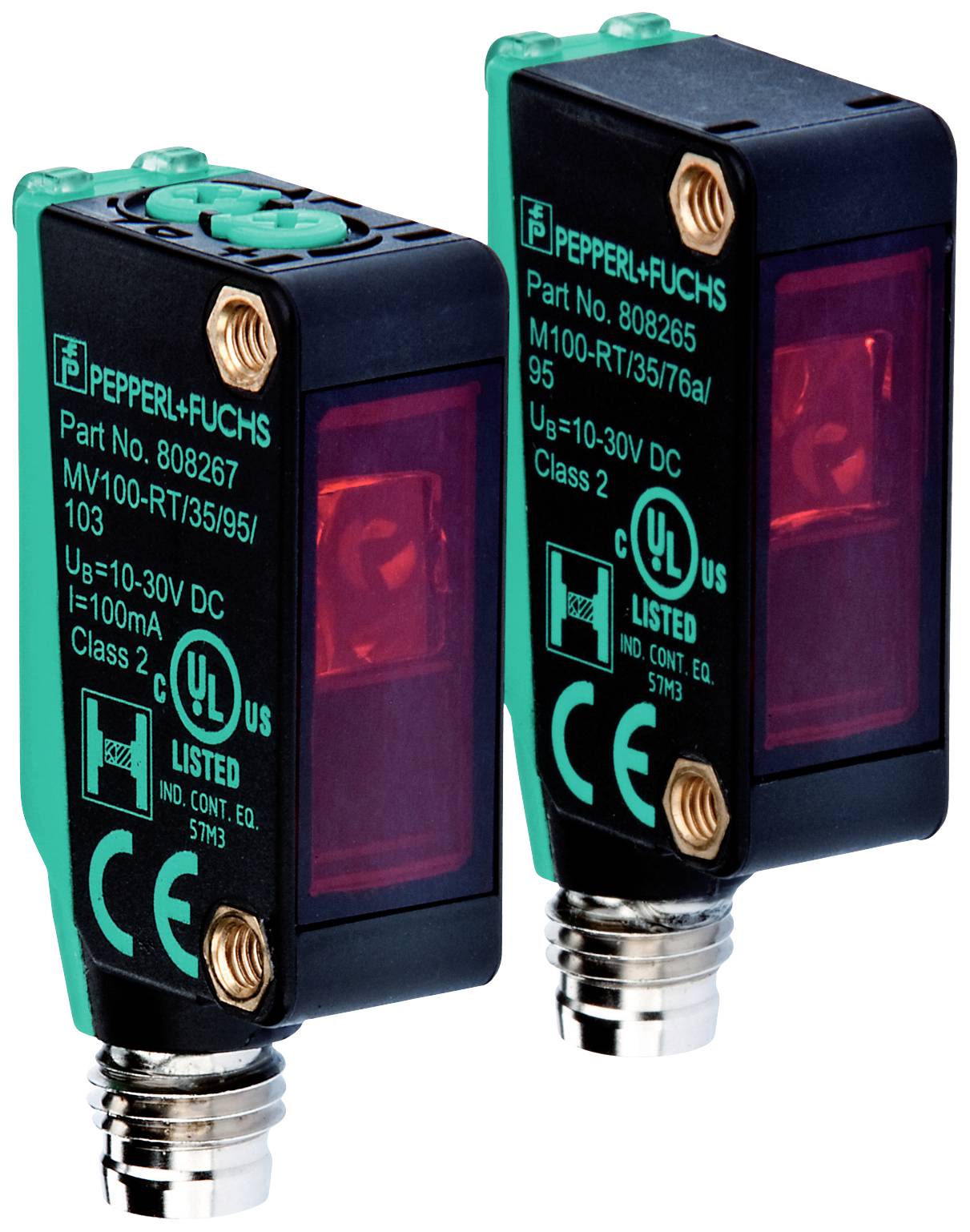

Dva optična senzorja podjetja Pepperl+Fuchs z zelenimi in rdečimi oznakami. Modelne številke in tehnične specifikacije so vidne.

Slika je simbolična

Vrsta izdelka

enosmerna fotocelica

Funkcije

dnevno preklapljanje

Maks. obratovalna napetost

30 V/DC

Priključek

Vrsta

M100/MV100-RT/76b/98/102

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava sre.,25.11.

Število

kos - zaloga Nemčija

Skupaj (169,99 € / Kos)

169,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: enosmerna fotocelica

Vrsta: M100/MV100-RT/76b/98/102

Funkcije: dnevno preklapljanje

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Čas odziva: 0.5 ms

Izhod: NPN

Preklopna frekvenca: 1000 Hz

Priključek: M8

Material ohišja: PC

Vrsta oddajnika: rdeča LED

Izhodi svetlobe: aksialna

: 15 m

Min. temperatura: -30 °C

Maks. temperatura: 60 °C

Širina: 11 mm

Višina: 31 mm

Globina: 20 mm

Mere: (Š x V x G) 11 x 31 x 20 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2629010 Pepperl+Fuchs enosmerna fotocelica M100/MV100-RT/76b/98/102 223944 dnevno preklapljanje 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2629010 Pepperl+Fuchs enosmerna fotocelica M100/MV100-RT/76b/98/102 223944 dnevno preklapljanje 1 kos

Opis

Območje delovanja: 0 ... 10 m, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična svetloba, signalni izhod: 1 NPN izhod, odporen proti kratkemu stiku, zaščiten pred zamenjavo polarnosti, odprt kolektor, preklopni tip: preklopni tip senzorja je možno preklopiti. Stanje dobave je: vklop luči, priključek: vtič naprave M8 x 1, 3-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -30 ... 60 °C (-22 ... 140F)

Besedilo je strojno prevedeno.

Izvedba

posamezne komponente
Oddajnik: M100-RT/76b/98
Sprejemnik: MV100-RT/98/102
Splošni podatki
Območje delovanja: 0 ... 10 m
Mejni doseg: 15 m
Oddajnik svetlobe: LED
Vrsta luči: rdeča, izmenična luč
Premer svetlobne točke: približno 1 m na razdalji 15 m
Kot odpiranja: približno 2 °
Oddajanje svetlobe: čelno
Omejitev svetlobe okolice: EN 60947-5-2
Funkcionalne varnostne značilnosti
MTTF tj : 860 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: Vklopljeno omrežje (vklopljeno)
Prikaz funkcij: Sprejemnik: LED rumena, sveti, ko svetlobni žarek ni oviran, utripa, ko je funkcionalna rezerva premajhna; izklopljen, ko je žarek prekinjen
Kontrole: Nastavitev občutljivosti
Kontrole: preklop svetlo/temno
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
Tok brez obremenitve: Oddajnik: ≤ 15 mA | Sprejemnik: ≤8mA
Vhod
Testni vhod: Zaustavitev oddajnika pri 0 V
Izhod:
Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dobave je: vklop luči
Signalni izhod: 1 NPN izhod, odporen proti kratkemu stiku, zaščita pred obratno polarnostjo, odprt kolektor
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 1000 Hz
Odzivni čas: 0,5ms
skladnost
Standard izdelka: EN 60947-5-2
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Priznanje UL: na seznamu cULus, napajalnik razreda 2 ali napajalnik na seznamu UL z omejeno izhodno napetostjo z (po možnosti integrirano) varovalko (največ 3,3 A v skladu z UL248), ohišje tipa 1
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -30 ... 60 °C (-22 ... 140F)
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 11 mm
Višina ohišja: 31 mm
Globina ohišja: 20 mm
Vrsta zaščite: IP67
Priključek: konektor za napravo M8 x 1, 3-polni
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: cca 20 g (oddajnik in sprejemnik)
Pritezni moment za pritrditev vijakov: 0,6 Nm

Opis

Izvedba

posamezne komponente
Oddajnik: M100-RT/76b/98
Sprejemnik: MV100-RT/98/102
Splošni podatki
Območje delovanja: 0 ... 10 m
Mejni doseg: 15 m
Oddajnik svetlobe: LED
Vrsta luči: rdeča, izmenična luč
Premer svetlobne točke: približno 1 m na razdalji 15 m
Kot odpiranja: približno 2 °
Oddajanje svetlobe: čelno
Omejitev svetlobe okolice: EN 60947-5-2
Funkcionalne varnostne značilnosti
MTTF tj : 860 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: Vklopljeno omrežje (vklopljeno)
Prikaz funkcij: Sprejemnik: LED rumena, sveti, ko svetlobni žarek ni oviran, utripa, ko je funkcionalna rezerva premajhna; izklopljen, ko je žarek prekinjen
Kontrole: Nastavitev občutljivosti
Kontrole: preklop svetlo/temno
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
Tok brez obremenitve: Oddajnik: ≤ 15 mA | Sprejemnik: ≤8mA
Vhod
Testni vhod: Zaustavitev oddajnika pri 0 V
Izhod:
Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dobave je: vklop luči
Signalni izhod: 1 NPN izhod, odporen proti kratkemu stiku, zaščita pred obratno polarnostjo, odprt kolektor
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 1000 Hz
Odzivni čas: 0,5ms
skladnost
Standard izdelka: EN 60947-5-2
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Priznanje UL: na seznamu cULus, napajalnik razreda 2 ali napajalnik na seznamu UL z omejeno izhodno napetostjo z (po možnosti integrirano) varovalko (največ 3,3 A v skladu z UL248), ohišje tipa 1
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -30 ... 60 °C (-22 ... 140F)
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 11 mm
Višina ohišja: 31 mm
Globina ohišja: 20 mm
Vrsta zaščite: IP67
Priključek: konektor za napravo M8 x 1, 3-polni
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: cca 20 g (oddajnik in sprejemnik)
Pritezni moment za pritrditev vijakov: 0,6 Nm
