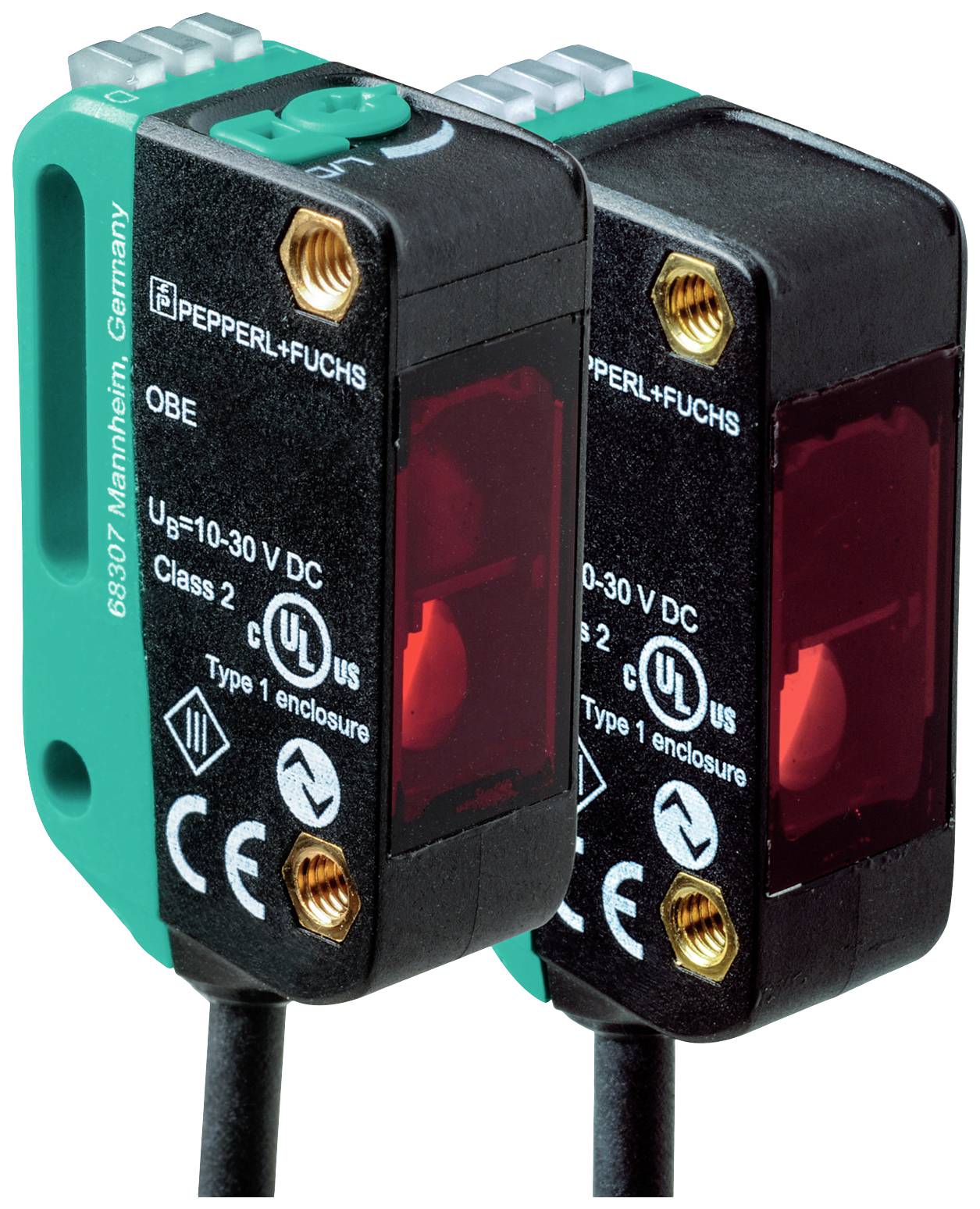

Pepperl+Fuchs enosmerna fotocelica OBE12M-R100-SE5F-IO-0,3M-V1 308442 stikalo (svetloba-vklop/tema-vklop) 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
enosmerna fotocelica
Funkcije
stikalo (svetloba-vklop/tema-vklop)
Maks. obratovalna napetost
30 V/DC
Priključek
M12, 4 -polni
Vrsta
OBE12M-R100-SE5F-IO-0,3M-V1
Podatkovni list izdelka (PDF)
Število
Skupaj (164,99 € / Kos)
164,99 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
enosmerna fotocelica
- Vrsta
OBE12M-R100-SE5F-IO-0,3M-V1
- Funkcije
stikalo (svetloba-vklop/tema-vklop)
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
0.5 ms
- Kontakt
1 PNP
- Izhod
PNP, odpiralni
PNP, zapiralni
- Preklopna frekvenca
1000 Hz
- Priključek
M12, 4 -polni
- Dolžina kabla
0.3 m
- Material ohišja
polikarbonat
- Vrsta oddajnika
rdeča LED
15 m
- Značilnosti
LED zaslon
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
11 mm
- Višina
37.1 mm
- Globina
21.5 mm
- Mere
(Š x V x G) 11 x 37.1 x 21.5 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2628723 Pepperl+Fuchs enosmerna fotocelica OBE12M-R100-SE5F-IO-0,3M-V1 308442 stikalo (svetloba-vklop/tema-vklop) 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2628723 Pepperl+Fuchs enosmerna fotocelica OBE12M-R100-SE5F-IO-0,3M-V1 308442 stikalo (svetloba-vklop/tema-vklop) 1 kos
Opis
Območje delovanja: 0 ... 12 m, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična svetloba, signalni izhod: 1 PNP, odporen proti kratkemu stiku, zaščiten pred obratno polarnostjo, tip vmesnika: IO-Link (preko C/Q = pin 4), preklapljanje tip: vrsto preklopa senzorja je mogoče preklopiti. Stanje dostave je: C/Q - Pin4: PNP NO kontakt / temno preklapljanje, IO-Link alarmni izhod - Pin2: PNP NC kontakt, priključek: fiksni kabel 300 mm s konektorjem M12 x 1, 4-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -25 ... 60 °C (-13 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- posamezne komponente
- Oddajnik: OBE12M-R100-S-IO-0,3M-V1
- Sprejemnik: OBE12M-R100-E5F-IO-0,3M-V1
- Splošni podatki
- Območje delovanja: 0 ... 12 m
- Mejni doseg: 15 m
- Oddajnik svetlobe: LED
- Vrsta luči: rdeča, izmenična luč
- Identifikacija rizične skupine LED: prosta skupina
- Premer svetlobne točke: približno 65 mm na razdalji 1 m
- Kot odpiranja: 3,7°
- Meja tuje svetlobe: EN 60947-5-2: 30000 luksov
- Funkcionalne varnostne značilnosti
- MTTF tj : 462 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
- Prikaz funkcij: LED rumena: | statična svetloba brez poti | statično izključeno - zaznan objekt | utripanje (4 Hz) - funkcionalna rezerva podgriz
- Kontrole: Sprejemnik: preklop svetlo/temno
- Kontrole: Sprejemnik: nastavitev občutljivosti
- Prikaz parametrov: Komunikacija IO-Link: LED zelena kratkotrajni izklop (1 Hz)
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- Tok brez obremenitve: Oddajnik: ≤ 14 mA | Sprejemnik: ≤ 13 mA pri napajalni napetosti 24 V
- Zaščitni razred: III
- Vmesnik
- Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
- Različica IO-Link: 1.1
- ID naprave: Pošiljatelj: 0x110401 (1115137) | Sprejemnik: 0x11030B (1114891)
- Hitrost prenosa: COM2 (38,4 kbps)
- Minimalni čas cikla: 2,3 ms
- Širina podatkov procesa: Pošiljatelj: | Izhod podatkov procesa: 2 bita | Sprejemnik: | Vnos podatkov procesa: 2 bita | Izhod podatkov procesa: 2 bita
- Podpora za način SIO: da
- Združljiva vrsta glavnih vrat: A
- Vhod
- Testni vhod: izklop oddajnika pri +U B Izhod
- Izhod pred odpovedjo: 1 PNP, neaktiven, ko je funkcionalna rezerva premajhna po približno 5 s | Neaktiven takoj, če pride do prekinitev 4 žarkov v času utripanja.
- Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - Pin4: PNP normalno odprt/temno preklapljanje, IO-Link | Alarmni izhod - Pin2: PNP normalno zaprt
- Signalni izhod: 1 PNP, odporen na kratek stik, zaščiten pred obratno polarnostjo
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Kategorija uporabe: DC-12 in DC-13
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 1000 Hz
- Odzivni čas: 0,5ms
- skladnost
- Komunikacijski vmesnik: IEC 61131-9
- Standard izdelka: EN 60947-5-2
- Odobritve in certifikati
- Skladnost z EAC: TR CU 020/2011
- Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
- Okoljske razmere
- Temperatura okolja: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 11 mm
- Višina ohišja: 37,1 mm
- Globina ohišja: 21,5 mm
- Stopnja zaščite: IP67 / IP69 / IP69K
- Priključek: fiksni kabel 300 mm s konektorjem M12 x 1, 4-polni
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: Oddajnik: približno 10 g Sprejemnik: približno 10 g
- Dolžina kabla 0,3 m
