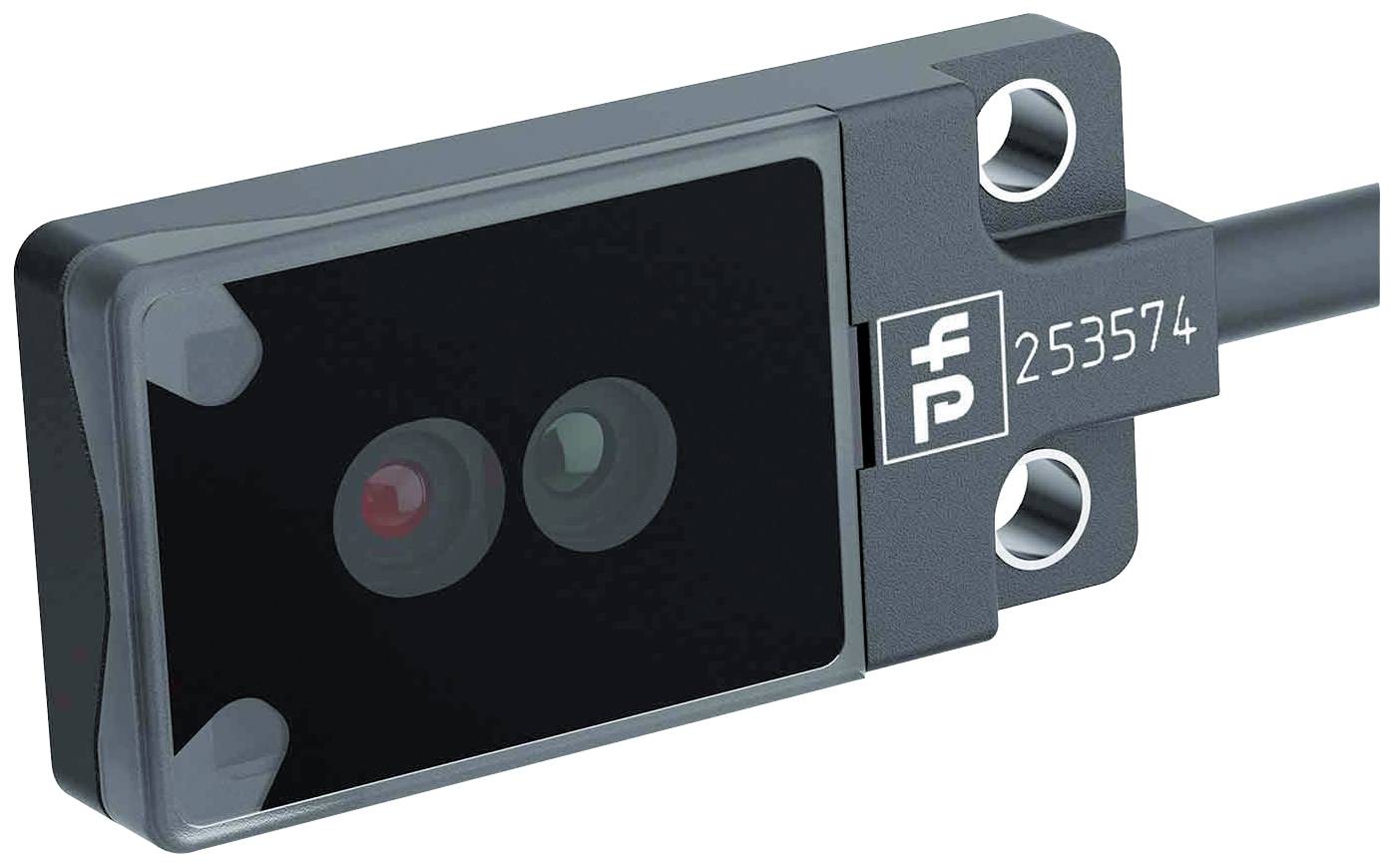

Slika je simbolična
Slika je simbolična
Pepperl+Fuchs enosmerna fotocelica OBE500-R2F-SE0 253559 nočno preklapljanje 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
enosmerna fotocelica
Funkcije
nočno preklapljanje
Maks. obratovalna napetost
30 V/DC
Priključek
kabel
Vrsta
OBE500-R2F-SE0
Podatkovni list izdelka (PDF)
Število
Skupaj (214,99 € / Kos)
214,99 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
enosmerna fotocelica
- Vrsta
OBE500-R2F-SE0
- Funkcije
nočno preklapljanje
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
500 µs
- Kontakt
1 zapiralo
- Izhod
NPN
- Preklopna frekvenca
1 kHz
- Priključek
kabel
- Dolžina kabla
2 m
- Vrsta oddajnika
rdeča LED
- Valovna dolžina
630 nm
700 mm
- Značilnosti
LED zaslon
- Min. temperatura
-20 °C
- Maks. temperatura
60 °C
- Širina
12 mm
- Višina
25.5 mm
- Globina
4.1 mm
- Mere
(Š x V x G) 12 x 25.5 x 4.1 mm
- Vsebina
1 kos
- Najmanjši predmet za prepoznavanje (premer)
1.5 mm
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2629118 Pepperl+Fuchs enosmerna fotocelica OBE500-R2F-SE0 253559 nočno preklapljanje 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2629118 Pepperl+Fuchs enosmerna fotocelica OBE500-R2F-SE0 253559 nočno preklapljanje 1 kos
Opis
Območje delovanja: 0 ... 500 mm, oddajnik svetlobe: LED, vrsta svetlobe: rdeča, izmenična svetloba, 630 nm, signalni izhod: 1 NPN izhod, odporen proti kratkemu stiku, zaščiten pred zamenjavo polarnosti, odprt kolektor, tip preklopa: NO kontakt / temno preklop, povezava : fiksni kabel 2 m, delovna napetost: 10 ... 30 V DC, temperatura okolja: -20 ... 60 °C (-4 ... 140F)
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- posamezne komponente
- Oddajnik: OBE500-R2F-S
- Sprejemnik: OBE500-R2F-E0
- Splošni podatki
- Območje delovanja: 0 ... 500 mm |
- Mejno območje: 700 mm |
- Oddajnik svetlobe: LED
- Vrsta svetlobe: rdeča, izmenična svetloba, 630 nm
- Identifikacija rizične skupine LED: prosta skupina
- Kotni odklon: približno 2°
- Velikost predmeta: običajno od 1,5 mm
- Premer svetlobne točke: približno 90 mm na razdalji 500 mm
- Kot odpiranja: približno 5 °
- Oddajanje svetlobe: čelno
- Meja tuje svetlobe: EN 60947-5-2: 25000 luksov
- Funkcionalne varnostne značilnosti
- MTTF tj : 806 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Zaslon delovanja: LED zelena, statično osvetljena Vklop, kratek stik: LED zelena utripajoča (pribl. 4 Hz)
- Prikaz funkcij: Sprejemnik: LED rumena, sveti, ko svetlobni žarek ni oviran, utripa, ko je funkcionalna rezerva premajhna; izklopljen, ko je žarek prekinjen
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- tok brez obremenitve:< 10mA
- Zaščitni razred: III
- Vhod
- Testni vhod: Test preklopne funkcije pri 0 V
- Izhod:
- Vrsta stikala: normalno odprto / temno stikalo
- Signalni izhod: 1 NPN izhod, odporen proti kratkemu stiku, zaščita pred obratno polarnostjo, odprt kolektor
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 50 mA, uporovna obremenitev
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: približno 1 kHz
- Odzivni čas: 500 µs
- skladnost
- Standard izdelka: EN 60947-5-2
- Odobritve in certifikati
- Priznanje UL: E87056, priznano cULus, vir energije razreda 2
- Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
- Okoljske razmere
- Temperatura okolja: -20 ... 60 °C (-4 ... 140F)
- Temperatura skladiščenja: -20 ... 70 °C (-4 ... 158°F)
- mehanski podatki
- Širina ohišja: 12 mm
- Višina ohišja: 25,5 mm
- Globina ohišja: 4,1 mm
- Vrsta zaščite: IP67
- Priključek: fiksni kabel 2 m
- Material
- Ohišje: PC (polikarbonat) in nerjaveče jeklo
- Emisija svetlobe: PMMA
- Kabel: PUR
- Masa: cca 20 g na senzor
- Pritezni moment za pritrdilne vijake: 0,25 Nm
- Dolžina kabla 2 m
