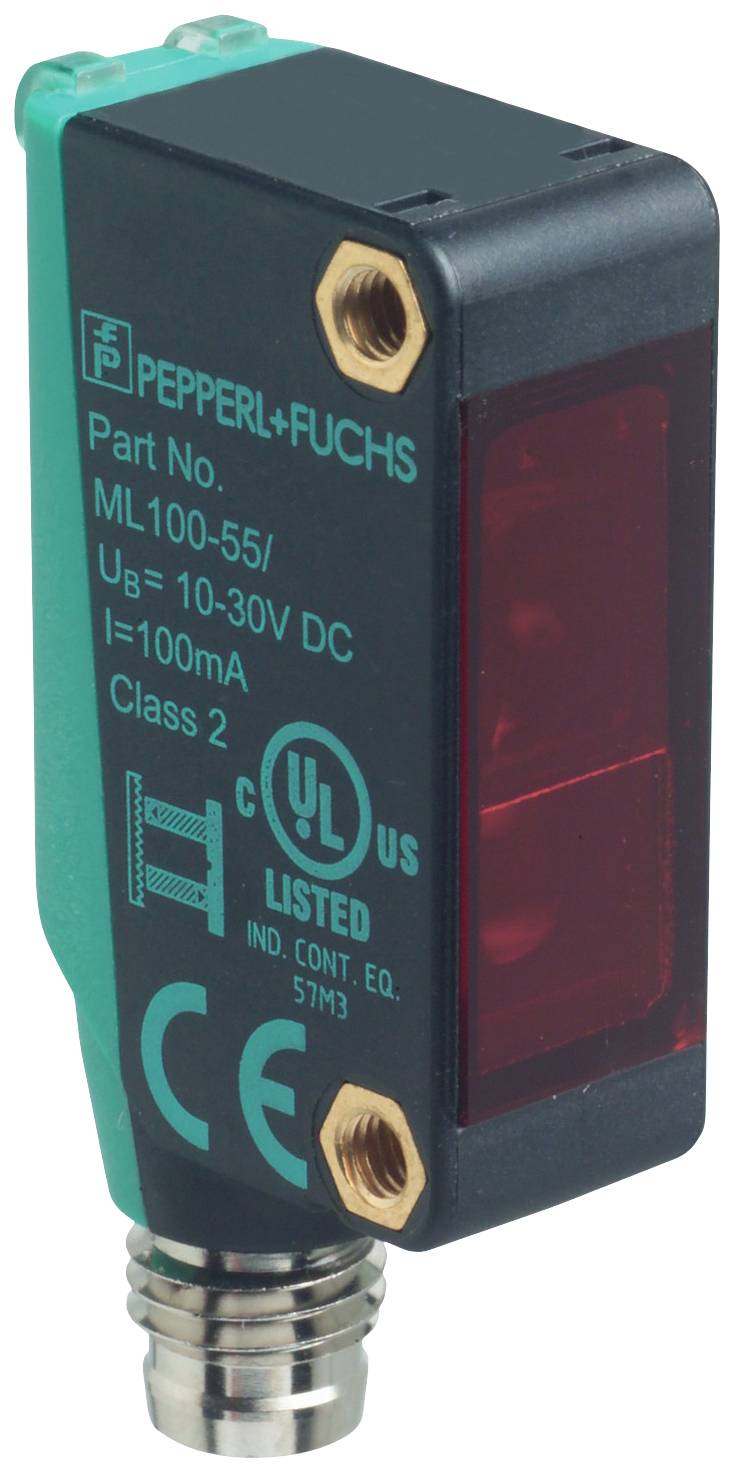

Pepperl+Fuchs odbojni fotoelektrični senzor ML100-55/59/98/103/154 258545 nočno preklapljanje 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
odbojni fotoelektrični senzor
Funkcije
nočno preklapljanje
Maks. obratovalna napetost
30 V/DC
Priključek
M8
Vrsta
ML100-55/59/98/103/154
Podatkovni list izdelka (PDF)
Število
Skupaj (129,99 € / Kos)
129,99 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
odbojni fotoelektrični senzor
- Vrsta
ML100-55/59/98/103/154
- Funkcije
nočno preklapljanje
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
0.5 ms
- Kontakt
1 PNP
- Izhod
PNP
- Preklopna frekvenca
1000 Hz
- Priključek
M8
- Material ohišja
polikarbonat
- Vrsta oddajnika
rdeča LED
- Izhodi svetlobe
aksialna
7 m
- Min. temperatura
-30 °C
- Maks. temperatura
60 °C
- Širina
11 mm
- Višina
31 mm
- Globina
20 mm
- Mere
(Š x V x G) 11 x 31 x 20 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2628915 Pepperl+Fuchs odbojni fotoelektrični senzor ML100-55/59/98/103/154 258545 nočno preklapljanje 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2628915 Pepperl+Fuchs odbojni fotoelektrični senzor ML100-55/59/98/103/154 258545 nočno preklapljanje 1 kos
Opis
Območje delovanja: 0 ... 5 m, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična svetloba, signalni izhod: 1 izhod PNP, odporen proti kratkemu stiku, zaščiten pred zamenjavo polarnosti, odprt kolektor, način preklopa: temno preklop, priključek: vtič za napravo M8 x 1 , 3-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -30 ... 60 °C (-22 ... 140F)
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Območje delovanja: 0 ... Do 5 m
- Razdalja reflektorja: 0,01 ... Do 5 m
- Mejni doseg: 7 m
- Referenčni objekt: Reflektor H50
- Oddajnik svetlobe: LED
- Vrsta luči: rdeča, izmenična luč
- Polarizacijski filter: da
- Premer svetlobne točke: približno 500 mm na razdalji 7 m
- Kot odpiranja: približno 4 °
- Oddajanje svetlobe: čelno
- Omejitev svetlobe okolja: EN 60947-5-2:2007+A1:2012
- Funkcionalne varnostne značilnosti
- MTTF tj : 860 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: Vklopljeno omrežje (vklopljeno)
- Zaslon funkcij: LED rumena: sveti ob sprejemu oddajnega žarka; utripa, ko je rezerva zmogljivosti premajhna; izklopljen, ko je žarek prekinjen
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- tok brez obremenitve:< 20 mA
- Izhod:
- Tip preklopa: temno preklop
- Signalni izhod: 1 PNP izhod, odporen proti kratkemu stiku, zaščita pred obratno polarnostjo, odprt kolektor
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 1000 Hz
- Odzivni čas: 0,5ms
- skladnost
- Standard izdelka: EN 60947-5-2
- Odobritve in certifikati
- Skladnost z EAC: TR CU 020/2011
- Priznanje UL: na seznamu cULus, napajalnik razreda 2 ali napajalnik na seznamu UL z omejeno izhodno napetostjo z (po možnosti integrirano) varovalko (največ 3,3 A v skladu z UL248), ohišje tipa 1
- Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
- Okoljske razmere
- Temperatura okolja: -30 ... 60 °C (-22 ... 140F)
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 11 mm
- Višina ohišja: 31 mm
- Globina ohišja: 20 mm
- Vrsta zaščite: IP67
- Priključek: konektor za napravo M8 x 1, 3-polni
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 10 g
- Pritezni moment za pritrditev vijakov: 0,6 Nm
