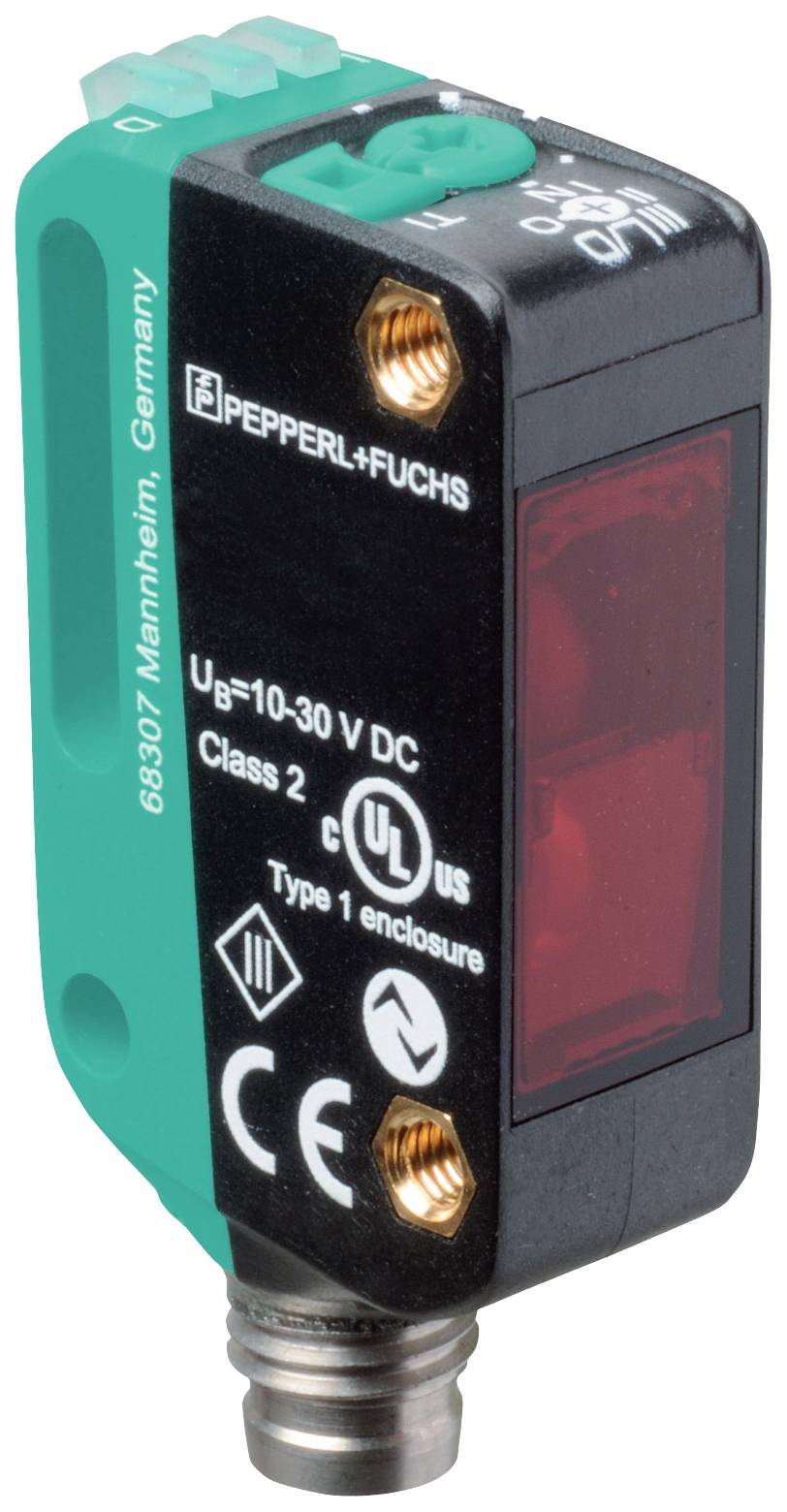

Pepperl+Fuchs odbojni fotoelektrični senzor OBG5000-R100-E5F-IO-V31 267075-100485 dušenje ozadja 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
odbojni fotoelektrični senzor
Funkcije
dušenje ozadja
Maks. obratovalna napetost
30 V/DC
Priključek
M8, 4 -polni
Vrsta
OBG5000-R100-E5F-IO-V31
Podatkovni list izdelka (PDF)
Število
Skupaj (194,99 € / Kos)
194,99 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
odbojni fotoelektrični senzor
- Vrsta
OBG5000-R100-E5F-IO-V31
- Funkcije
dušenje ozadja
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
1 ms
- Kontakt
1 PNP
- Izhod
PNP, odpiralni
PNP, zapiralni
- Preklopna frekvenca
500 Hz
- Priključek
M8, 4 -polni
- Material ohišja
polikarbonat
- Vrsta oddajnika
rdeča LED
6 m
- Značilnosti
z izločanjem ozadja
- Min. temperatura
-20 °C
- Maks. temperatura
60 °C
- Širina
11 mm
- Višina
44.5 mm
- Globina
21.5 mm
- Mere
(Š x V x G) 11 x 44.5 x 21.5 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2627728 Pepperl+Fuchs odbojni fotoelektrični senzor OBG5000-R100-E5F-IO-V31 267075-100485 dušenje ozadja 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2627728 Pepperl+Fuchs odbojni fotoelektrični senzor OBG5000-R100-E5F-IO-V31 267075-100485 dušenje ozadja 1 kos
Opis
Območje delovanja: 0 ... 3,5 m v načinu učenja; 0 ... 5 m s položajem stikala "N", svetlobni oddajnik: LED, vrsta luči: rdeča, izmenična svetloba, signalni izhod: 1 PNP, odporen proti kratkemu stiku, zaščiten pred obratno polarnostjo, vrsta vmesnika: IO-Link (preko C/Q = pin 4), vrsta preklopa: tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: C/Q - Pin4: PNP normalno odprt/temno preklapljanje, IO-Link alarmni izhod - Pin2: PNP normalno zaprt, priključek: vtič naprave M8 x 1, 4-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -20 ... 60 °C (-4 ... 140F)
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Območje delovanja: 0 ... 3,5 m v načinu učenja; 0 ... 5 m s položajem stikala "N"
- Razdalja reflektorja: 0 ... 3,5 m v načinu učenja; 0 ... 5 m s položajem stikala "N"
- Mejni domet: 6 m
- Referenčni objekt: Reflektor H85-2
- Oddajnik svetlobe: LED
- Vrsta luči: rdeča, izmenična luč
- Identifikacija rizične skupine LED: prosta skupina
- Premer svetlobne točke: približno 170 mm na razdalji 3,5 m
- Kot odpiranja: približno 5 °
- Omejitev svetlobe okolice: EN 60947-5-2
- Funkcionalne varnostne značilnosti
- MTTF tj : 600 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
- Prikaz funkcij: LED rumena: | statična svetloba brez poti | statično izključeno - zaznan objekt | utripanje (4 Hz) - funkcionalna rezerva podgriz
- Kontrole: Gumb za učenje
- Upravljanje: 5-pozicijsko vrtljivo stikalo za izbiro načinov delovanja
- Stopnje zaznavanja kontrasta: 10 % - čiste, z vodo napolnjene plastenke PET | 18% - prozorne steklenice | 40% - barvno steklo ali neprozorni materiali | nastavljiv preko vrtljivega stikala
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- tok brez obremenitve:< 25 mA pri 24 V napajalni napetosti
- Zaščitni razred: III
- Vmesnik
- Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
- Različica IO-Link: 1.1
- ID naprave: 0x110A08 (1116680)
- Hitrost prenosa: COM2 (38,4 kbps)
- Minimalni čas cikla: 2,3 ms
- Širina podatkov procesa: Vnos podatkov procesa 2 bita | Izhod podatkov procesa 2 bita
- Podpora za način SIO: da
- Združljiva vrsta glavnih vrat: A
- Izhod:
- Izhod pred napako: 1 PNP funkcionalni rezervni izhod (alarm), odporen proti kratkemu stiku, zaščita pred obratno polarnostjo, odprt kolektor
- Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - Pin4: PNP normalno odprt/temno preklapljanje, IO-Link | Alarmni izhod - Pin2: PNP normalno zaprt
- Signalni izhod: 1 PNP, odporen na kratek stik, zaščiten pred obratno polarnostjo
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Kategorija uporabe: DC-12 in DC-13
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 500 Hz
- Odzivni čas: 1ms
- skladnost
- Komunikacijski vmesnik: IEC 61131-9
- Standard izdelka: EN 60947-5-2
- Odobritve in certifikati
- Skladnost z EAC: TR CU 020/2011
- Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
- Okoljske razmere
- Temperatura okolja: -20 ... 60 °C (-4 ... 140°F) |
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 11 mm
- Višina ohišja: 44,5 mm
- Globina ohišja: 21,5 mm
- Stopnja zaščite: IP67 / IP69 / IP69K
- Priključek: konektor naprave M8 x 1, 4-polni
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 10 g
