Name: Pepperl+Fuchs odbojni fotoelektrični senzor OBG5000-R101-2EP1-IO 267075-100541 Teach-In 1 kos
Brand: Pepperl+Fuchs
SKU: 2628857
Availability: BackOrder

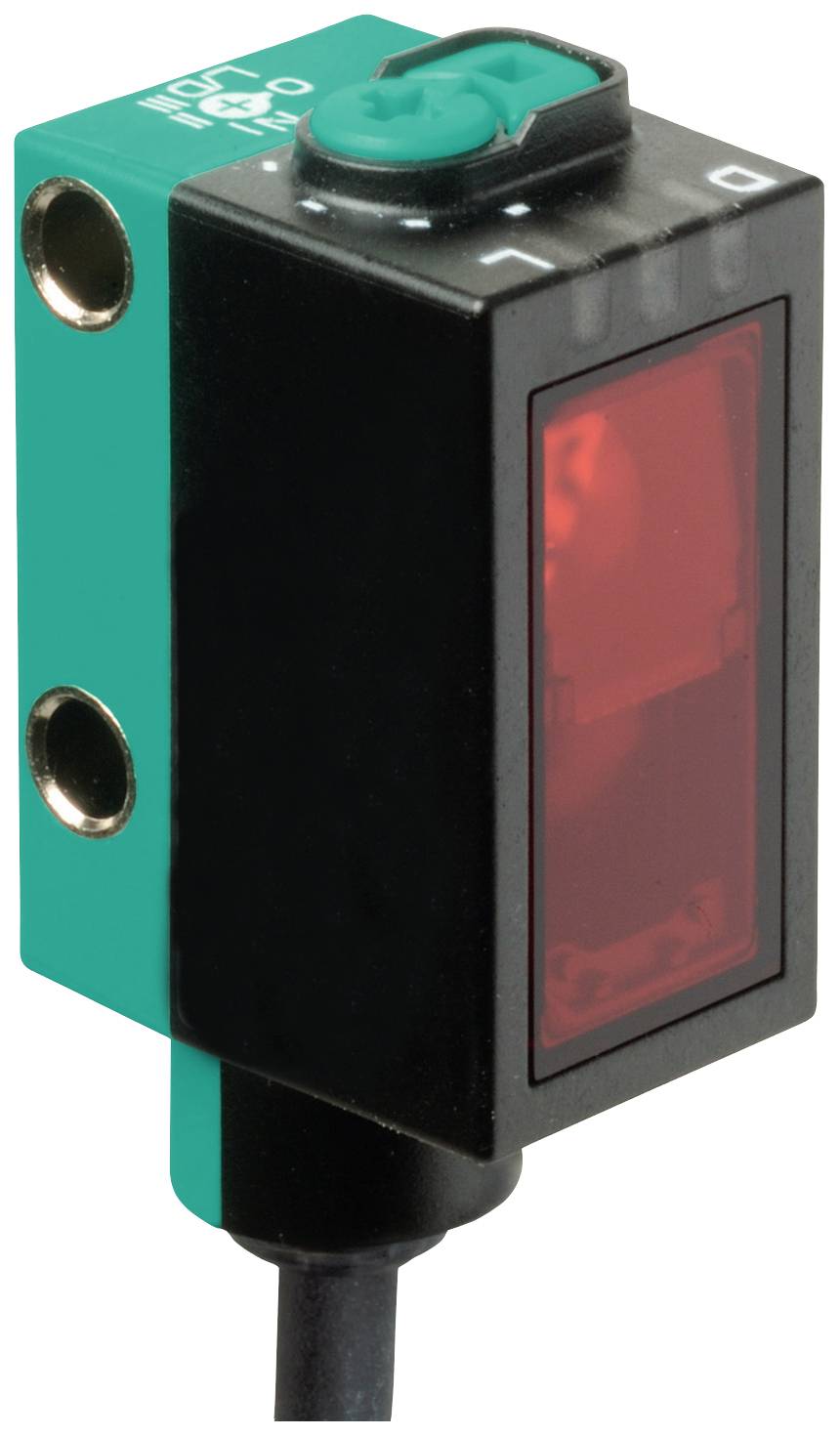

Pravokoten optični senzor z rdečo lečo in črnim ohišjem, primeren za zaznavanje in merjenje v industrijskih aplikacijah.

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

odbojni fotoelektrični senzor

Funkcije

Teach-In

Maks. obratovalna napetost

30 V/DC

Priključek

kabel

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,4.1.2027

Število

kos - zaloga Nemčija

Skupaj (199,99 € / Kos)

199,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta embalaže: Piece

Vrsta izdelka: odbojni fotoelektrični senzor

Vrsta: OBG5000-R101-2EP1-IO

Funkcije: Teach-In

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Čas odziva: 1 ms

Kontakt: 1 odpiralo

Izhod: npn, odpiralni
NPN, zapiralni
PNP, odpiralni
PNP, zapiralni

Preklopna frekvenca: 500 Hz

Priključek: kabel

Dolžina kabla: 2 m

Material ohišja: polikarbonat

Vrsta oddajnika: rdeča LED

: 6 m

Značilnosti: LED zaslon

Min. temperatura: -20 °C

Maks. temperatura: 60 °C

Širina: 13.9 mm

Višina: 33.8 mm

Globina: 18.3 mm

Mere: (Š x V x G) 13.9 x 33.8 x 18.3 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628857 Pepperl+Fuchs odbojni fotoelektrični senzor OBG5000-R101-2EP1-IO 267075-100541 Teach-In 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628857 Pepperl+Fuchs odbojni fotoelektrični senzor OBG5000-R101-2EP1-IO 267075-100541 Teach-In 1 kos

Opis

Območje delovanja: 0 ... 3,5 m v načinu učenja; 0 ... 5 m s položajem stikala "N", svetlobni oddajnik: LED, vrsta luči: rdeča, izmenična svetloba, signalni izhod: 2 potisno-vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost, vrsta vmesnika: IO-Link (prek C/Q = BK), vrsta preklopa: tip preklopa senzorja je preklopljiv. Stanje dobave je: C/Q - BK: NPN NC kontakt / preklapljanje luči, PNP NO kontakt / temno preklapljanje, IO-Link /Q - WH: NPN NC kontakt / temno preklapljanje, PNP NC kontakt / preklop svetlobe, povezava: fiksno kabel 2 m, delovna napetost: 10 ... 30 V DC, temperatura okolja: -20 ... 60 °C (-4 ... 140 °F), gibljivi kabel ni primeren za vlečne verige

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Območje delovanja: 0 ... 3,5 m v načinu učenja; 0 ... 5 m s položajem stikala "N"
Razdalja reflektorja: 0 ... 3,5 m v načinu učenja; 0 ... 5 m s položajem stikala "N"
Mejni domet: 6 m
Referenčni objekt: Reflektor H85-2
Oddajnik svetlobe: LED
Vrsta luči: rdeča, izmenična luč
Identifikacija rizične skupine LED: prosta skupina
Premer svetlobne točke: približno 170 mm na razdalji 3,5 m
Kot odpiranja: približno 5 °
Omejitev svetlobe okolice: EN 60947-5-2
Funkcionalne varnostne značilnosti
MTTF tj : 600 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
Prikaz funkcij: LED rumena: | statična svetloba brez poti | statično izključeno - zaznan objekt | utripanje (4 Hz) - funkcionalna rezerva podgriz
Kontrole: Gumb za učenje
Upravljanje: 5-pozicijsko vrtljivo stikalo za izbiro načinov delovanja
Stopnje zaznavanja kontrasta: 10 % - čiste, z vodo napolnjene plastenke PET | 18% - prozorne steklenice | 40% - barvno steklo ali neprozorni materiali | nastavljiv preko vrtljivega stikala
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
tok brez obremenitve:< 25 mA pri 24 V napajalni napetosti
Zaščitni razred: III
Vmesnik
Vrsta vmesnika: IO-Link (prek C/Q = BK)
Hitrost prenosa: COM2 (38,4 kbps)
Različica IO-Link: 1.1
Minimalni čas cikla: 2,3 ms
Širina podatkov procesa: Vnos podatkov procesa 2 bita | Izhod podatkov procesa 2 bita
Podpora za način SIO: da
ID naprave: 0x110A07 (1116679)
Združljiva vrsta glavnih vrat: A
Izhod:
Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - BK: NPN NC kontakt / preklapljanje luči, PNP NO kontakt / temno preklapljanje, IO-Link | /Q - WH: NPN NO kontakt / temno preklapljanje, PNP NC kontakt / svetlobno preklapljanje
Signalni izhod: 2 potisna in vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Kategorija uporabe: DC-12 in DC-13
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 500 Hz
Odzivni čas: 1ms
skladnost
Komunikacijski vmesnik: IEC 61131-9
Standard izdelka: EN 60947-5-2
Odobritve in certifikati
Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
Okoljske razmere
Temperatura okolja: -20 ... 60 °C (-4 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 13,9 mm
Višina ohišja: 33,8 mm
Globina ohišja: 18,3 mm
Stopnja zaščite: IP67 / IP69 / IP69K
Priključek: fiksni kabel 2 m
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: cca 36 g
Dolžina kabla 2 m
