Name: Pepperl+Fuchs odbojni fotoelektrični senzor OBG5000-R101-EP-IO-V3 267075-100069 dnevno preklapljanje, retro reflektivni,
Brand: Pepperl+Fuchs
SKU: 2628754
Availability: BackOrder

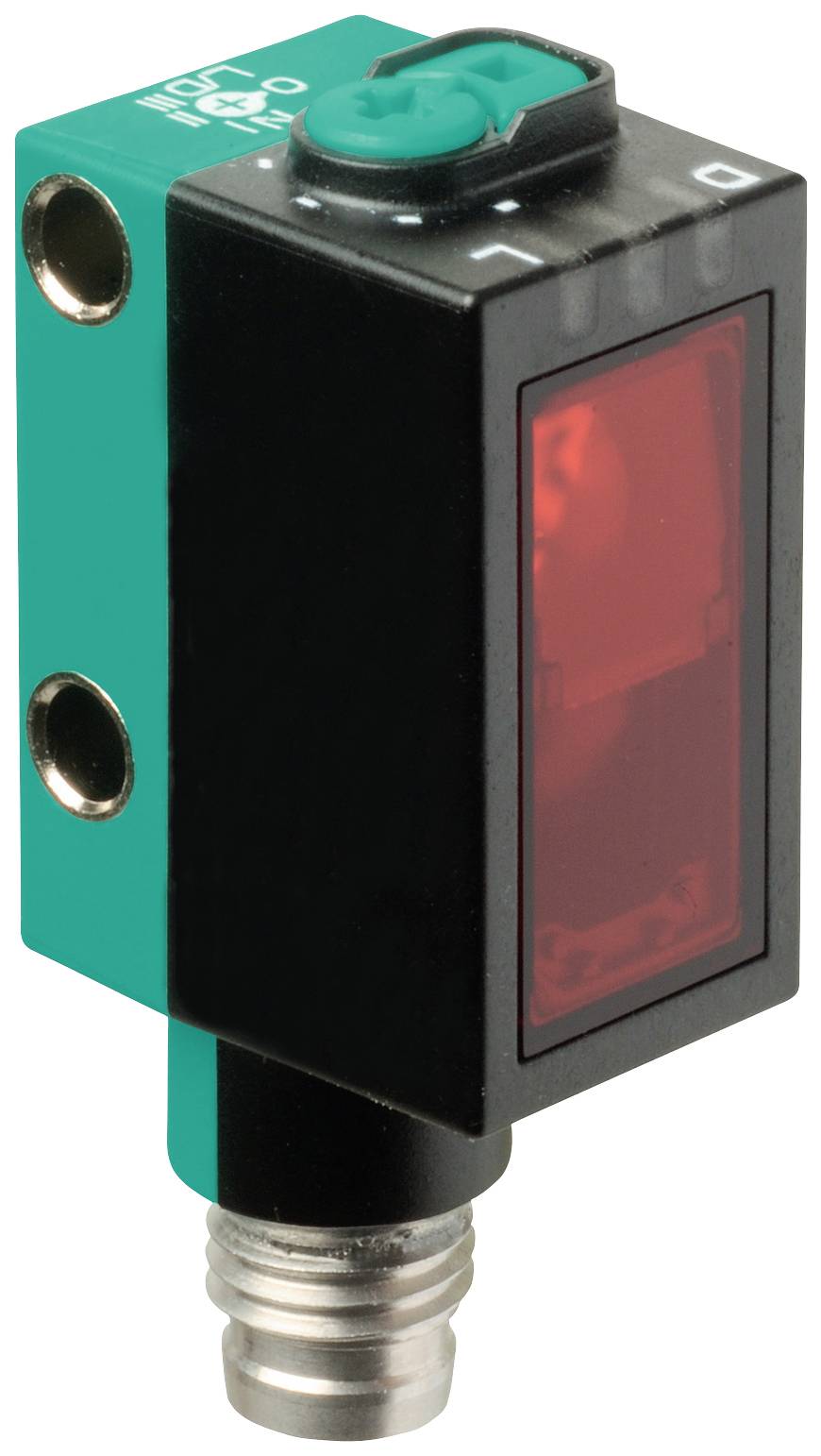

Pravokoten industrijski senzor z zeleno ohišjem, rdečim zaslonom in kovinskim priključkom. Zasnovan za natančne meritve.

Slika je simbolična

Vrsta izdelka

odbojni fotoelektrični senzor

Funkcije

dnevno preklapljanje

retro reflektivni

Teach-In

stikalo (svetloba-vklop/tema-vklop)

nočno preklapljanje

Maks. obratovalna napetost

30 V/DC

Priključek

Vrsta

OBG5000-R101-EP-IO-V3

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,4.1.2027

Število

kos - zaloga Nemčija

Skupaj (194,99 € / Kos)

194,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: odbojni fotoelektrični senzor

Vrsta: OBG5000-R101-EP-IO-V3

Funkcije: dnevno preklapljanje
retro reflektivni
Teach-In
stikalo (svetloba-vklop/tema-vklop)
nočno preklapljanje

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Čas odziva: 1 ms

Izhod: NPN, zapiralni
PNP, odpiralni

Preklopna frekvenca: 500 Hz

Priključek: M8

Material ohišja: polikarbonat

Vrsta oddajnika: rdeča LED

: 6 m

Značilnosti: LED zaslon

Min. temperatura: -20 °C

Maks. temperatura: 60 °C

Širina: 13.9 mm

Višina: 41.4 mm

Globina: 18.3 mm

Mere: (Š x V x G) 13.9 x 41.4 x 18.3 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628754 Pepperl+Fuchs odbojni fotoelektrični senzor OBG5000-R101-EP-IO-V3 267075-100069 dnevno preklapljanje, retro reflektivni,

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628754 Pepperl+Fuchs odbojni fotoelektrični senzor OBG5000-R101-EP-IO-V3 267075-100069 dnevno preklapljanje, retro reflektivni,

Opis

Območje delovanja: 0 ... 3,5 m v načinu učenja; 0 ... 5 m s stikalom v položaju "N", oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična luč, signalni izhod: 1 potisno-vlečni izhod, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost, vrsta vmesnika: IO-Link (prek C/Q = pin 4), vrsta preklopa: tip preklopa senzorja je preklopljiv. Stanje dostave je: C/Q - Pin4: NPN NO kontakt / temno preklapljanje, PNP NC kontakt / svetlobno preklapljanje, IO-Link, povezava: konektor naprave M8 x 1, 3-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -20 ... 60 °C (-4 ... 140F)

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Območje delovanja: 0 ... 3,5 m v načinu učenja; 0 ... 5 m s položajem stikala "N"
Razdalja reflektorja: 0 ... 3,5 m v načinu učenja; 0 ... 5 m s položajem stikala "N"
Mejni doseg: 6 m
Referenčni objekt: Reflektor H85-2
Oddajnik svetlobe: LED
Vrsta luči: rdeča, izmenična luč
Identifikacija rizične skupine LED: prosta skupina
Premer svetlobne točke: približno 170 mm na razdalji 3,5 m
Kot odpiranja: približno 5 °
Omejitev svetlobe okolice: EN 60947-5-2
Funkcionalne varnostne značilnosti
MTTF tj : 600 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
Prikaz funkcij: LED rumena: | statična svetloba brez poti | statično izklopljeno - zaznan objekt | utripanje (4 Hz) - funkcionalna rezerva podgriz
Kontrole: Gumb za učenje
Upravljanje: 5-pozicijsko vrtljivo stikalo za izbiro načinov delovanja
Stopnje zaznavanja kontrasta: 10 % - čiste, z vodo napolnjene PET plastenke | 18% - prozorne steklenice | 40% - barvno steklo ali neprozorni materiali | nastavljiv preko vrtljivega stikala
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
tok brez obremenitve:< 25 mA pri 24 V napajalni napetosti
Zaščitni razred: III
Vmesnik
Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
Hitrost prenosa: COM2 (38,4 kbps)
Različica IO-Link: 1.1
Minimalni čas cikla: 2,3 ms
Širina podatkov procesa: Vnos podatkov procesa 2 bita | Izhod podatkov procesa 2 bita
Podpora za način SIO: da
ID naprave: 0x110A01 (1116673)
Združljiva vrsta glavnih vrat: A
Izhod:
Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - Pin4: NPN normalno odprt / temno preklapljanje, PNP normalno zaprt / svetlobno preklapljanje, IO-Link |
Signalni izhod: 1 potisni-vlečni izhod, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Kategorija uporabe: DC-12 in DC-13
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 500 Hz
Odzivni čas: 1ms
skladnost
Komunikacijski vmesnik: IEC 61131-9
Standard izdelka: EN 60947-5-2
Odobritve in certifikati
Odobritev UL: E87056, na seznamu cULus, napajalnik "Razred 2", rating tipa 1
Okoljske razmere
Temperatura okolja: -20 ... 60 °C (-4 ... 140°F) |
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 13,9 mm
Višina ohišja: 41,4 mm
Globina ohišja: 18,3 mm
Stopnja zaščite: IP67 / IP69 / IP69K
Priključek: konektor za napravo M8 x 1, 3-polni
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: cca 10 g
