Name: Pepperl+Fuchs odbojni fotoelektrični senzor OBR6000-R103-2EP-IO-0,3M-V31 267075-100276 retro reflektivni 1 kos
Brand: Pepperl+Fuchs
SKU: 2628758
Availability: BackOrder

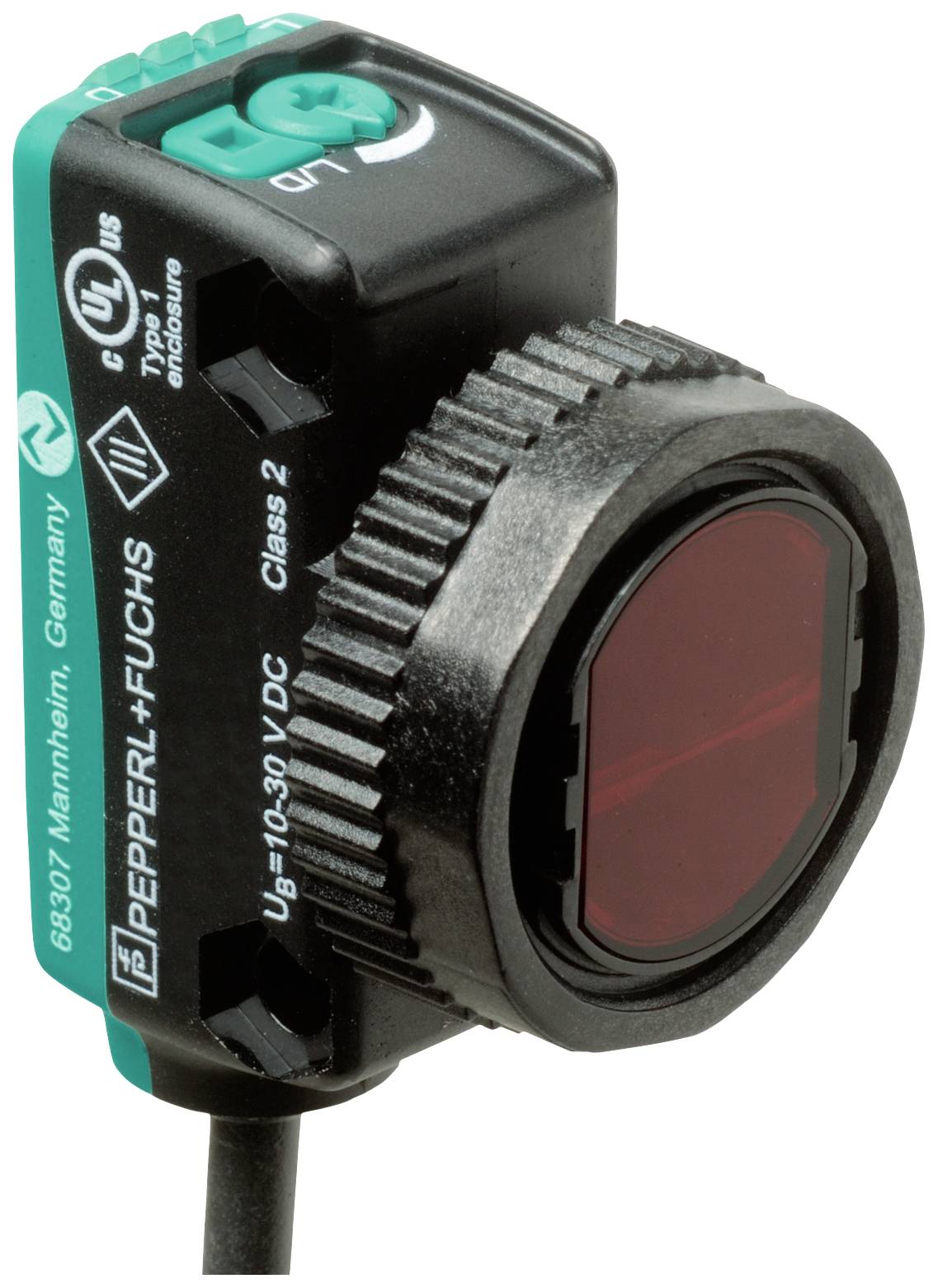

Slika optoelektronskega senzorja znamke Pepperl+Fuchs, model s črnim ohišjem in rdečim senzorskim poljem, primeren za industrijske aplikacije.

Slika je simbolična

Vrsta izdelka

odbojni fotoelektrični senzor

Funkcije

retro reflektivni

Maks. obratovalna napetost

30 V/DC

Priključek

M8, 4 -polni

Vrsta

OBR6000-R103-2EP-IO-0,3M-V31

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,4.1.2027

Število

kos - zaloga Nemčija

Skupaj (139,99 € / Kos)

139,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: odbojni fotoelektrični senzor

Vrsta: OBR6000-R103-2EP-IO-0,3M-V31

Funkcije: retro reflektivni

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Čas odziva: 0.5 ms

Izhod: npn, odpiralni
NPN, zapiralni
PNP, odpiralni
PNP, zapiralni

Preklopna frekvenca: 1000 Hz

Priključek: M8, 4 -polni

Dolžina kabla: 0.3 m

Material ohišja: polikarbonat

Vrsta oddajnika: rdeča LED

: 8 m

Značilnosti: LED zaslon

Min. temperatura: -40 °C

Maks. temperatura: 60 °C

Širina: 15 mm

Višina: 36.5 mm

Globina: 26.7 mm

Mere: (Š x V x G) 15 x 36.5 x 26.7 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628758 Pepperl+Fuchs odbojni fotoelektrični senzor OBR6000-R103-2EP-IO-0,3M-V31 267075-100276 retro reflektivni 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628758 Pepperl+Fuchs odbojni fotoelektrični senzor OBR6000-R103-2EP-IO-0,3M-V31 267075-100276 retro reflektivni 1 kos

Opis

Območje delovanja: 0 ... 6 m, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična svetloba, signalni izhod: 2 potisno-vlečna izhoda, odporen proti kratkemu stiku, zaščiten pred obratno polarnostjo, odporen proti prenapetosti, vrsta vmesnika: IO-Link (preko C/Q = pin 4), vrsta preklopa: tip preklopa senzorja je mogoče preklopiti. Stanje dobave je: C/Q - Pin4: NPN NO kontakt / temno preklapljanje, PNP NC kontakt / svetlobno preklapljanje, IO-Link /Q - Pin2: NPN NC kontakt / temno preklapljanje, PNP NO kontakt / temno preklapljanje, povezava: fiksno kabel 300 mm s konektorjem M8 x 1, 4-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -25 ... 60 °C (-13 ... 140 °F), gibljivi kabel ni primeren za vlečne verige

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Območje delovanja: 0 ... Do 6 m
Razdalja reflektorja: 0,03 ... Do 6 m
Mejni domet: 8 m
Referenčni objekt: Reflektor H85-2
Oddajnik svetlobe: LED
Vrsta luči: rdeča, izmenična luč
Identifikacija rizične skupine LED: prosta skupina
Polarizacijski filter: da
Premer svetlobne točke: približno 65 mm na razdalji 1 m
Kot odpiranja: 3,7°
Omejitev svetlobe okolice: EN 60947-5-2
Funkcionalne varnostne značilnosti
MTTF tj : 724 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
Prikaz funkcij: LED rumena: | statična svetloba brez poti | statično izklopljeno - zaznan objekt | utripanje (4 Hz) - funkcionalna rezerva podgriz
Kontrole: preklop svetlo/temno
Kontrole: Nastavitev občutljivosti
Prikaz parametrov: Komunikacija IO-Link: LED zelena kratkotrajni izklop (1 Hz)
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
tok brez obremenitve:< 25 mA pri napajalni napetosti 24 V
Zaščitni razred: III
Vmesnik
Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
Hitrost prenosa: COM2 (38,4 kbps)
Različica IO-Link: 1.1
Minimalni čas cikla: 2,3 ms
Širina podatkov procesa: Vnos podatkov procesa 2 bita | Izhod podatkov procesa 2 bita
Podpora za način SIO: da
ID naprave: 0x110204 (1114628)
Združljiva vrsta glavnih vrat: A
Izhod:
Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - Pin4: NPN normalno odprt / temno preklapljanje, PNP normalno zaprt / svetlobno preklapljanje, IO-Link | /Q - Pin2: NPN normalno zaprt/preklop luči, PNP normalno odprt/temno preklapljanje
Signalni izhod: 2 potisna in vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Kategorija uporabe: DC-12 in DC-13
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 1000 Hz
Odzivni čas: 0,5ms
skladnost
Komunikacijski vmesnik: IEC 61131-9
Standard izdelka: EN 60947-5-2
Odobritve in certifikati
Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
Okoljske razmere
Temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 15 mm
Višina ohišja: 36,5 mm
Globina ohišja: 26,7 mm
Stopnja zaščite: IP67 / IP69 / IP69K
Priključek: fiksni kabel 300 mm s konektorjem M8 x 1, 4-polni
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: cca 17 g
Dolžina kabla 0,3 m
