Name: Pepperl+Fuchs odbojno svetlobno tipalo ML100-8-HGU-100-BU/103/115/162 70127461 dušenje ozadja 1 kos
Brand: Pepperl+Fuchs
SKU: 2629324
Availability: BackOrder

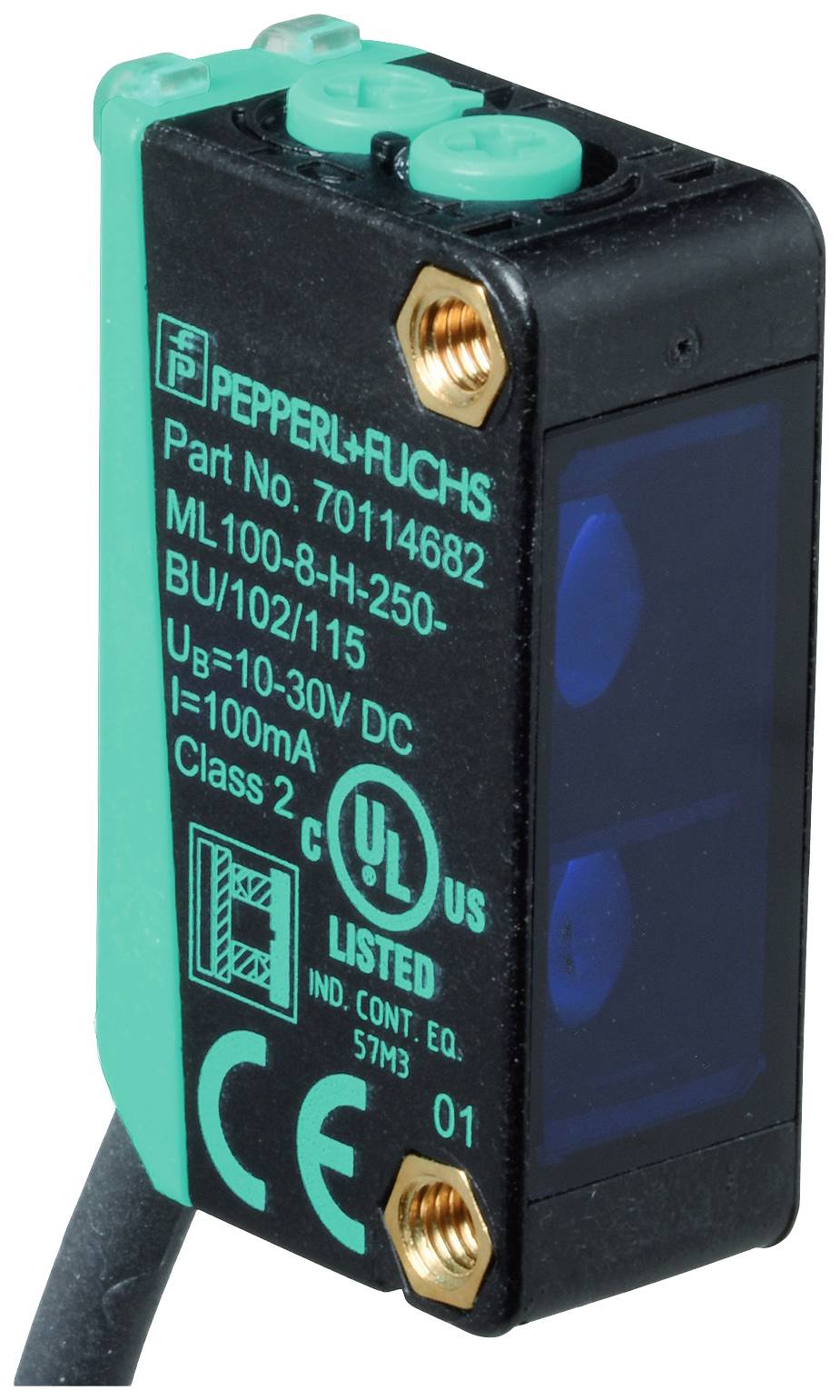

Pravokoten približevalni senzor v zeleni in črni barvi, z napisi 'Pepperl+Fuchs', modelno številko 'ML100-8-H-250' in logotipom UL.

Slika je simbolična

Vrsta izdelka

odbojno svetlobno tipalo

Funkcije

dušenje ozadja

Maks. obratovalna napetost

30 V/DC

Priključek

kabel

Vrsta

ML100-8-HGU-100-BU/103/115/162

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava sre.,25.11.

Število

kos - zaloga Nemčija

Skupaj (184,99 € / Kos)

184,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: odbojno svetlobno tipalo

Vrsta: ML100-8-HGU-100-BU/103/115/162

Funkcije: dušenje ozadja

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Čas odziva: 1 ms

Izhod: PNP

Preklopna frekvenca: 500 Hz

Priključek: kabel

Dolžina kabla: 2 m

Material ohišja: plastika

Vrsta oddajnika: LED modra

: 150 mm

Značilnosti: z izločanjem ozadja

Min. temperatura: -30 °C

Maks. temperatura: 60 °C

Širina: 11 mm

Višina: 31 mm

Globina: 20 mm

Mere: (Š x V x G) 11 x 31 x 20 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2629324 Pepperl+Fuchs odbojno svetlobno tipalo ML100-8-HGU-100-BU/103/115/162 70127461 dušenje ozadja 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2629324 Pepperl+Fuchs odbojno svetlobno tipalo ML100-8-HGU-100-BU/103/115/162 70127461 dušenje ozadja 1 kos

Opis

Vrsta: zaznavanje PCB
Vrsta izhoda: PNP
Delovna napetost: DC
Vrsta električnega priključka: fiksni kabel
Princip zaznavanja: optični
Dodatno: stikalo za svetlobo/temno
Dodatno: zatiranje ozadja
Dodatno: nastavitev razdalje skeniranja
Oblika ohišja: kvader
Material ohišja: plastika
Vrsta svetlobe: modra svetloba
Največja razdalja skeniranja: 100 mm ... 150 mm
Preklopni izhod: PNP
Vrsta zaščite: IP67
Napajalna napetost: DC
Odobritve: UL
kubična miniaturna oblika: približno 20x11x31 mm (ML100)

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Razpon zaznavanja: 10 ... 100 mm
Območje nastavitve: 30 ... 100 mm
Referenčni predmet: standardna črna, 100 mm x 100 mm
Oddajnik svetlobe: LED
Vrsta svetlobe: modulirana vidna modra svetloba
Polarizacijski filter: št
Črno-bela razlika (6%/90%):< 20 % pri 100 mm,< 10 % pri 75 mm,< 5 % pri 50 mm
Premer svetlobne točke: približno 6 mm x 60 mm pri 100 mm
Kot odpiranja: Oddajnik: 3,5 ° navpično; 30° vodoravno
Oddajanje svetlobe: čelno
Omejitev svetlobe okolja: EN 60947-5-2:2007+A1:2012
Funkcionalne varnostne značilnosti
MTTF tj : 860 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: Vklopljeno omrežje (vklopljeno)
Prikaz funkcij: LED rumena: zasveti, ko je predmet zaznan
Kontrole: nastavitev območja zaznavanja
Kontrole: preklop svetlo/temno
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
tok brez obremenitve:< 20 mA
Izhod:
Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dobave je: vklop luči
Signalni izhod: 1 PNP izhod, odporen proti kratkemu stiku, zaščita pred obratno polarnostjo, odprt kolektor
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 500 Hz
Odzivni čas: 1ms
skladnost
Standard izdelka: EN 60947-5-2
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Priznanje UL: na seznamu cULus, napajalnik razreda 2 ali napajalnik na seznamu UL z omejeno izhodno napetostjo z (po možnosti integrirano) varovalko (največ 3,3 A v skladu z UL248), ohišje tipa 1
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -30 ... 60 °C (-22 ... 140F)
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 11 mm
Višina ohišja: 31 mm
Globina ohišja: 20 mm
Vrsta zaščite: IP67
Priključek: fiksni kabel 2 m
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: cca 50 g
Pritezni moment za pritrditev vijakov: 0,6 Nm
Dolžina kabla 2 m

Opis

Izvedba

Splošni podatki
Razpon zaznavanja: 10 ... 100 mm
Območje nastavitve: 30 ... 100 mm
Referenčni predmet: standardna črna, 100 mm x 100 mm
Oddajnik svetlobe: LED
Vrsta svetlobe: modulirana vidna modra svetloba
Polarizacijski filter: št
Črno-bela razlika (6%/90%):< 20 % pri 100 mm,< 10 % pri 75 mm,< 5 % pri 50 mm
Premer svetlobne točke: približno 6 mm x 60 mm pri 100 mm
Kot odpiranja: Oddajnik: 3,5 ° navpično; 30° vodoravno
Oddajanje svetlobe: čelno
Omejitev svetlobe okolja: EN 60947-5-2:2007+A1:2012
Funkcionalne varnostne značilnosti
MTTF tj : 860 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: Vklopljeno omrežje (vklopljeno)
Prikaz funkcij: LED rumena: zasveti, ko je predmet zaznan
Kontrole: nastavitev območja zaznavanja
Kontrole: preklop svetlo/temno
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
tok brez obremenitve:< 20 mA
Izhod:
Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dobave je: vklop luči
Signalni izhod: 1 PNP izhod, odporen proti kratkemu stiku, zaščita pred obratno polarnostjo, odprt kolektor
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 500 Hz
Odzivni čas: 1ms
skladnost
Standard izdelka: EN 60947-5-2
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Priznanje UL: na seznamu cULus, napajalnik razreda 2 ali napajalnik na seznamu UL z omejeno izhodno napetostjo z (po možnosti integrirano) varovalko (največ 3,3 A v skladu z UL248), ohišje tipa 1
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -30 ... 60 °C (-22 ... 140F)
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 11 mm
Višina ohišja: 31 mm
Globina ohišja: 20 mm
Vrsta zaščite: IP67
Priključek: fiksni kabel 2 m
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: cca 50 g
Pritezni moment za pritrditev vijakov: 0,6 Nm
Dolžina kabla 2 m
