Name: Pepperl+Fuchs odbojno svetlobno tipalo OBD800-R103-EP-IO-V3 267075-100260 stikalo (svetloba-vklop/tema-vklop) 1 kos
Brand: Pepperl+Fuchs
SKU: 2627791
Availability: BackOrder

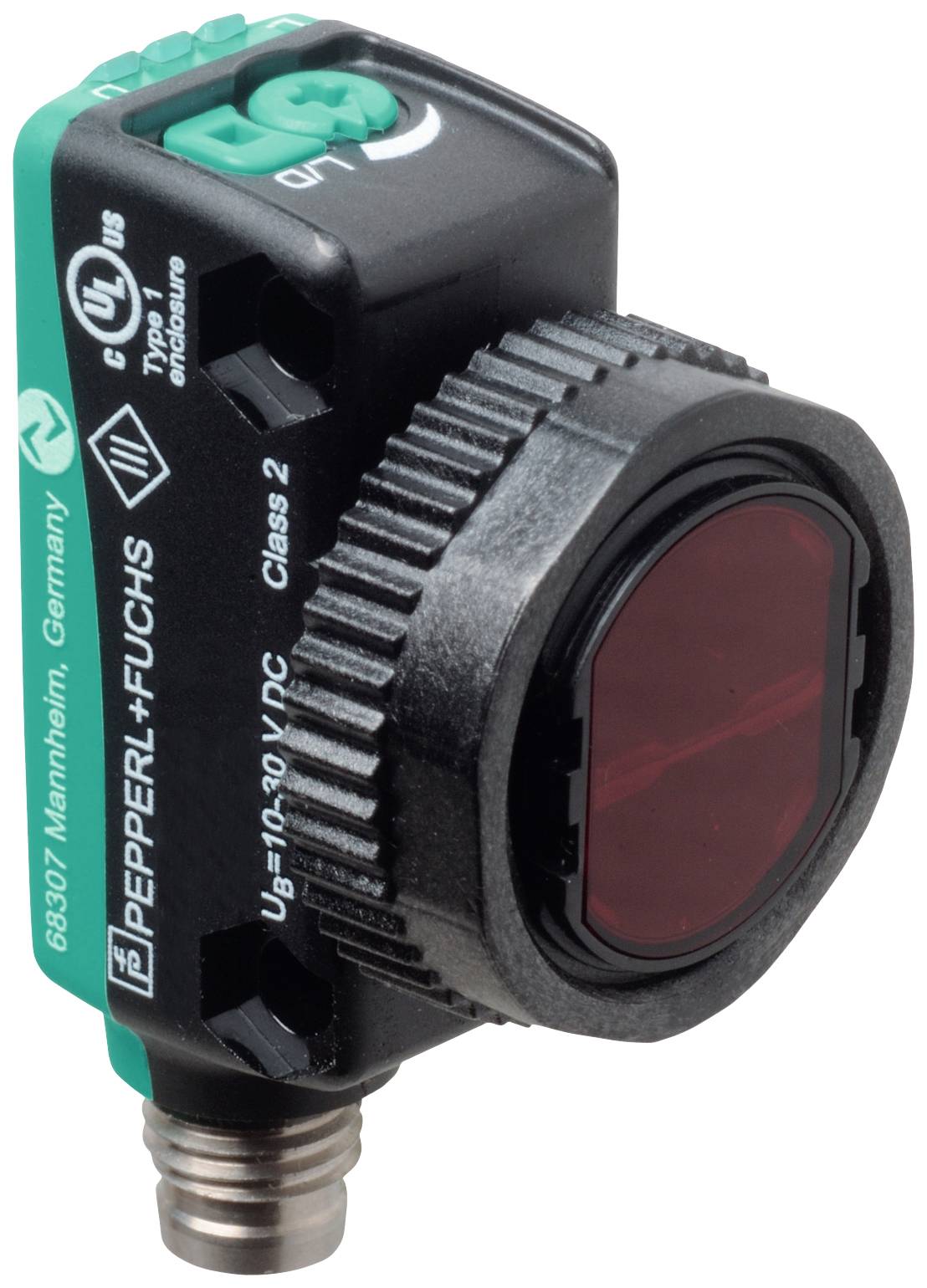

Optični senzor podjetja Pepperl+Fuchs z rdečim vizirjem, modelsko oznako in logotipi na črni ohišju.

Slika je simbolična

Vrsta izdelka

odbojno svetlobno tipalo

Funkcije

stikalo (svetloba-vklop/tema-vklop)

Maks. obratovalna napetost

30 V/DC

Priključek

Vrsta

OBD800-R103-EP-IO-V3

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,4.1.2027

Število

kos - zaloga Nemčija

Skupaj (114,99 € / Kos)

114,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: odbojno svetlobno tipalo

Vrsta: OBD800-R103-EP-IO-V3

Funkcije: stikalo (svetloba-vklop/tema-vklop)

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Čas odziva: 0.5 ms

Izhod: NPN, zapiralni
PNP, odpiralni

Preklopna frekvenca: 1000 Hz

Priključek: M8

Material ohišja: polikarbonat

Vrsta oddajnika: rdeča LED

: 800 mm

Značilnosti: z izločanjem ozadja

Min. temperatura: -40 °C

Maks. temperatura: 60 °C

Širina: 15 mm

Višina: 43.9 mm

Globina: 26.7 mm

Mere: (Š x V x G) 15 x 43.9 x 26.7 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2627791 Pepperl+Fuchs odbojno svetlobno tipalo OBD800-R103-EP-IO-V3 267075-100260 stikalo (svetloba-vklop/tema-vklop) 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2627791 Pepperl+Fuchs odbojno svetlobno tipalo OBD800-R103-EP-IO-V3 267075-100260 stikalo (svetloba-vklop/tema-vklop) 1 kos

Opis

Razpon zaznavanja: 2 ... 800 mm, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična luč, izhod signala: 1 potisni-vlečni izhod, odporen proti kratkemu stiku, zaščiten pred obratno polarnostjo, odporen na prenapetost, vrsta vmesnika: IO-Link (prek C = pin 4), vrsta preklopa: tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: C/Q - Pin4: NPN NO kontakt / preklapljanje luči, PNP NC kontakt / temno preklapljanje, IO-Link, povezava: vtič naprave M8 x 1, 3-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140F)

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Razpon zaznavanja: 2 ... 800 mm
Obseg skeniranja min.: 20 ... 40 mm
Območje nastavitve: 40 ... 800 mm
Referenčni predmet: standardna bela, 100 mm x 100 mm
Oddajnik svetlobe: LED
Vrsta luči: rdeča, izmenična luč
Identifikacija rizične skupine LED: prosta skupina
Premer svetlobne točke: približno 55 mm na razdalji 800 mm
Kot odpiranja: 3,7°
Omejitev svetlobe okolice: EN 60947-5-2
Funkcionalne varnostne značilnosti
MTTF tj : 724 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
Prikaz funkcij: LED rumena: | statično na - predmet zaznan | statično izklopljeno - predmet ni zaznan
Kontrole: preklop svetlo/temno
Kontrole: Nastavitev občutljivosti
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
tok brez obremenitve:< 25 mA pri napajalni napetosti 24 V
Zaščitni razred: III
Vmesnik
Vrsta vmesnika: IO-Link (prek C = pin 4)
Hitrost prenosa: COM2 (38,4 kbps)
Različica IO-Link: 1.1
Minimalni čas cikla: 2,3 ms
Širina podatkov procesa: Vnos podatkov procesa 1 bit | Izhod podatkov procesa 2 bita
Podpora za način SIO: da
ID naprave: 0x110103 (1114371)
Združljiva vrsta glavnih vrat: A
Izhod:
Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - Pin4: NPN normalno odprt/preklop luči, PNP normalno zaprt/temno preklapljanje, IO-Link
Signalni izhod: 1 potisni-vlečni izhod, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Kategorija uporabe: DC-12 in DC-13
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 1000 Hz
Odzivni čas: 0,5ms
skladnost
Komunikacijski vmesnik: IEC 61131-9
Standard izdelka: EN 60947-5-2
Odobritve in certifikati
Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
Okoljske razmere
Temperatura okolja: -40 ... 60 °C (-40 ... 140F)
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 15 mm
Višina ohišja: 43,9 mm
Globina ohišja: 26,7 mm
Stopnja zaščite: IP67 / IP69 / IP69K
Priključek: konektor za napravo M8 x 1, 3-polni
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: cca 12 g

Opis

Izvedba

Splošni podatki
Razpon zaznavanja: 2 ... 800 mm
Obseg skeniranja min.: 20 ... 40 mm
Območje nastavitve: 40 ... 800 mm
Referenčni predmet: standardna bela, 100 mm x 100 mm
Oddajnik svetlobe: LED
Vrsta luči: rdeča, izmenična luč
Identifikacija rizične skupine LED: prosta skupina
Premer svetlobne točke: približno 55 mm na razdalji 800 mm
Kot odpiranja: 3,7°
Omejitev svetlobe okolice: EN 60947-5-2
Funkcionalne varnostne značilnosti
MTTF tj : 724 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
Prikaz funkcij: LED rumena: | statično na - predmet zaznan | statično izklopljeno - predmet ni zaznan
Kontrole: preklop svetlo/temno
Kontrole: Nastavitev občutljivosti
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
tok brez obremenitve:< 25 mA pri napajalni napetosti 24 V
Zaščitni razred: III
Vmesnik
Vrsta vmesnika: IO-Link (prek C = pin 4)
Hitrost prenosa: COM2 (38,4 kbps)
Različica IO-Link: 1.1
Minimalni čas cikla: 2,3 ms
Širina podatkov procesa: Vnos podatkov procesa 1 bit | Izhod podatkov procesa 2 bita
Podpora za način SIO: da
ID naprave: 0x110103 (1114371)
Združljiva vrsta glavnih vrat: A
Izhod:
Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - Pin4: NPN normalno odprt/preklop luči, PNP normalno zaprt/temno preklapljanje, IO-Link
Signalni izhod: 1 potisni-vlečni izhod, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Kategorija uporabe: DC-12 in DC-13
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 1000 Hz
Odzivni čas: 0,5ms
skladnost
Komunikacijski vmesnik: IEC 61131-9
Standard izdelka: EN 60947-5-2
Odobritve in certifikati
Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
Okoljske razmere
Temperatura okolja: -40 ... 60 °C (-40 ... 140F)
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 15 mm
Višina ohišja: 43,9 mm
Globina ohišja: 26,7 mm
Stopnja zaščite: IP67 / IP69 / IP69K
Priključek: konektor za napravo M8 x 1, 3-polni
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: cca 12 g
