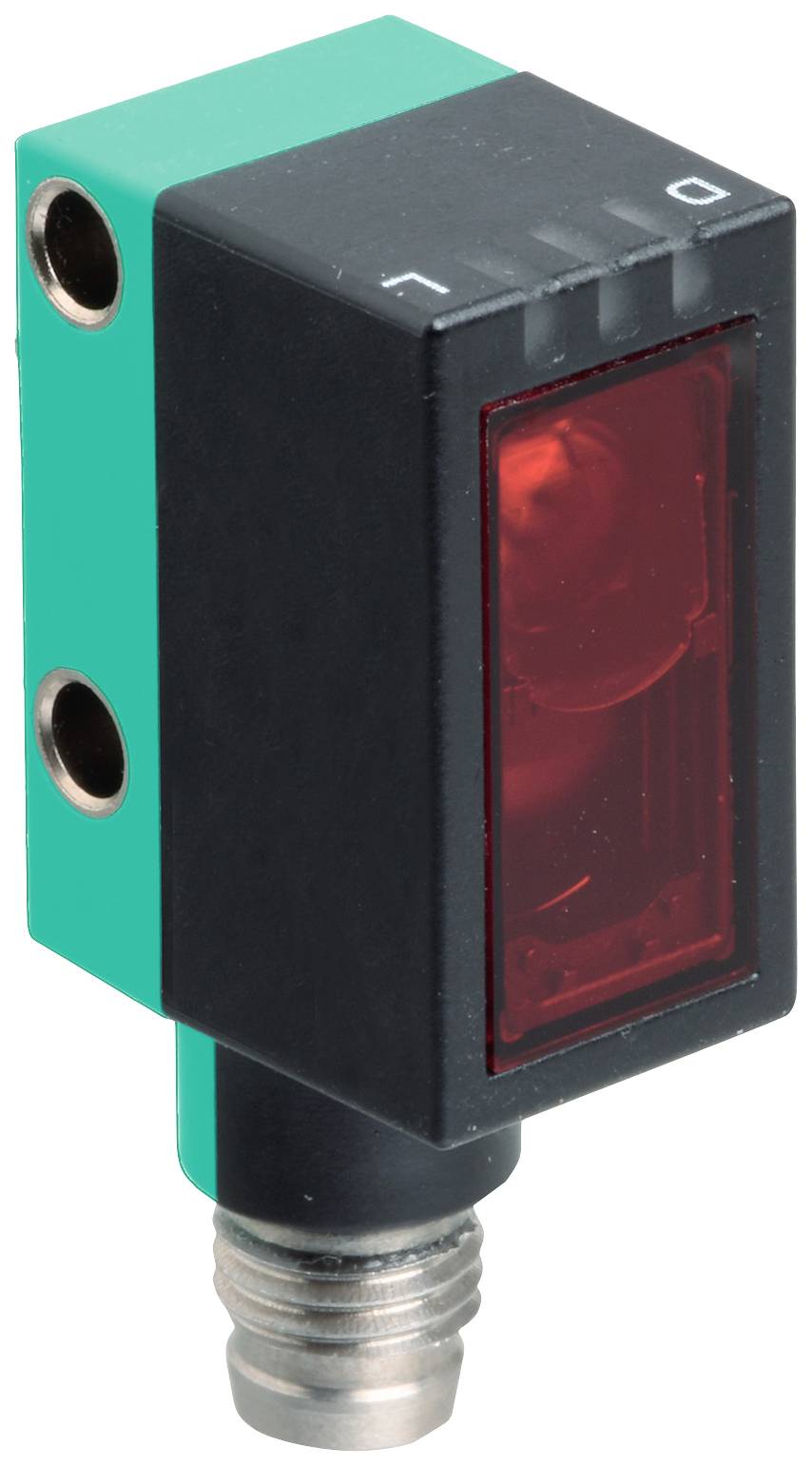

Pepperl+Fuchs odbojno svetlobno tipalo OBT20-R101-2P1-IO-V31-IR 267075-100513 dušenje ozadja 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
odbojno svetlobno tipalo
Funkcije
dušenje ozadja
Maks. obratovalna napetost
30 V/DC
Priključek
M8, 4 -polni
Vrsta
OBT20-R101-2P1-IO-V31-IR
Podatkovni list izdelka (PDF)
Število
Skupaj (209,99 € / Kos)
209,99 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
odbojno svetlobno tipalo
- Vrsta
OBT20-R101-2P1-IO-V31-IR
- Funkcije
dušenje ozadja
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
1 ms
- Izhod
npn, odpiralni
NPN, zapiralni
PNP, odpiralni
PNP, zapiralni
- Preklopna frekvenca
500 Hz
- Priključek
M8, 4 -polni
- Material ohišja
polikarbonat
- Vrsta oddajnika
LED infrardeča
- Valovna dolžina
850 nm
25 mm
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
13.9 mm
- Višina
31.9 mm
- Globina
18.3 mm
- Mere
(Š x V x G) 13.9 x 31.9 x 18.3 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2628768 Pepperl+Fuchs odbojno svetlobno tipalo OBT20-R101-2P1-IO-V31-IR 267075-100513 dušenje ozadja 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2628768 Pepperl+Fuchs odbojno svetlobno tipalo OBT20-R101-2P1-IO-V31-IR 267075-100513 dušenje ozadja 1 kos
Opis
Razpon skeniranja: 7 ... 20 mm, oddajnik svetlobe: LED, vrsta svetlobe: infrardeča, izmenična svetloba 850 nm, izhod signala: 2 potisno-vlečna izhoda, odporen proti kratkemu stiku, zaščiten pred obratno polarnostjo, odporen na prenapetost, vrsta vmesnika: IO-Link ( prek C/Q = BK), tip vezja: C/Q - Pin4: NPN odpirač / temno preklapljanje, PNP NO kontakt / preklop luči, IO-Link /Q - Pin2: NPN NO kontakt / preklop luči, PNP NC kontakt / temno preklop, priključek: konektor naprave M8 x 1, 4-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140F)
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Razpon skeniranja: 7 ... 20 mm
- Največji obseg skeniranja: 5 ... 25 mm
- Zatiranje ozadja: od 25 mm
- Referenčni predmet: standardna bela, 100 mm x 100 mm
- Oddajnik svetlobe: LED
- Vrsta svetlobe: infrardeča, izmenična svetloba 850 nm
- Identifikacija rizične skupine LED: prosta skupina
- Črno/bela razlika (6%/90%): približno 1 mm
- Premer svetlobne točke: približno 1,5 mm pri 20 mm
- Kot odpiranja: približno 3 °
- Meja tuje svetlobe: EN 60947-5-2: 40000 luksov
- Funkcionalne varnostne značilnosti
- MTTF tj : 600 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
- Prikaz funkcij: LED rumena: | statično na - predmet zaznan | statično izklopljeno - predmet ni zaznan
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- tok brez obremenitve:< 25 mA pri napajalni napetosti 24 V
- Zaščitni razred: III
- Vmesnik
- Vrsta vmesnika: IO-Link (prek C/Q = BK)
- Profil naprave: pametni senzor
- Hitrost prenosa: COM2 (38,4 kbps)
- Različica IO-Link: 1.1
- Minimalni čas cikla: 2,3 ms
- Širina podatkov procesa: Vnos podatkov procesa 1 bit | Izhod podatkov procesa 2 bita
- Podpora za način SIO: da
- ID naprave: 0x110509 (1115401)
- Združljiva vrsta glavnih vrat: A
- Izhod:
- Vrsta vezja: | C/Q - Pin4: NPN normalno zaprt / temno preklapljanje, PNP normalno odprt / svetlobno preklapljanje, IO-Link | /Q - Pin2: NPN normalno odprt/preklop luči, PNP normalno zaprt/temno preklapljanje
- Signalni izhod: 2 potisna in vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Kategorija uporabe: DC-12 in DC-13
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 500 Hz
- Odzivni čas: 1ms
- skladnost
- Komunikacijski vmesnik: IEC 61131-9
- Standard izdelka: EN 60947-5-2
- Odobritve in certifikati
- Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
- Okoljske razmere
- Temperatura okolja: -40 ... 60 °C (-40 ... 140°F) |
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 13,9 mm
- Višina ohišja: 31,9 mm
- Globina ohišja: 18,3 mm
- Stopnja zaščite: IP67 / IP69 / IP69K
- Priključek: konektor naprave M8 x 1, 4-polni
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 10 g
- Dolžina kabla:
