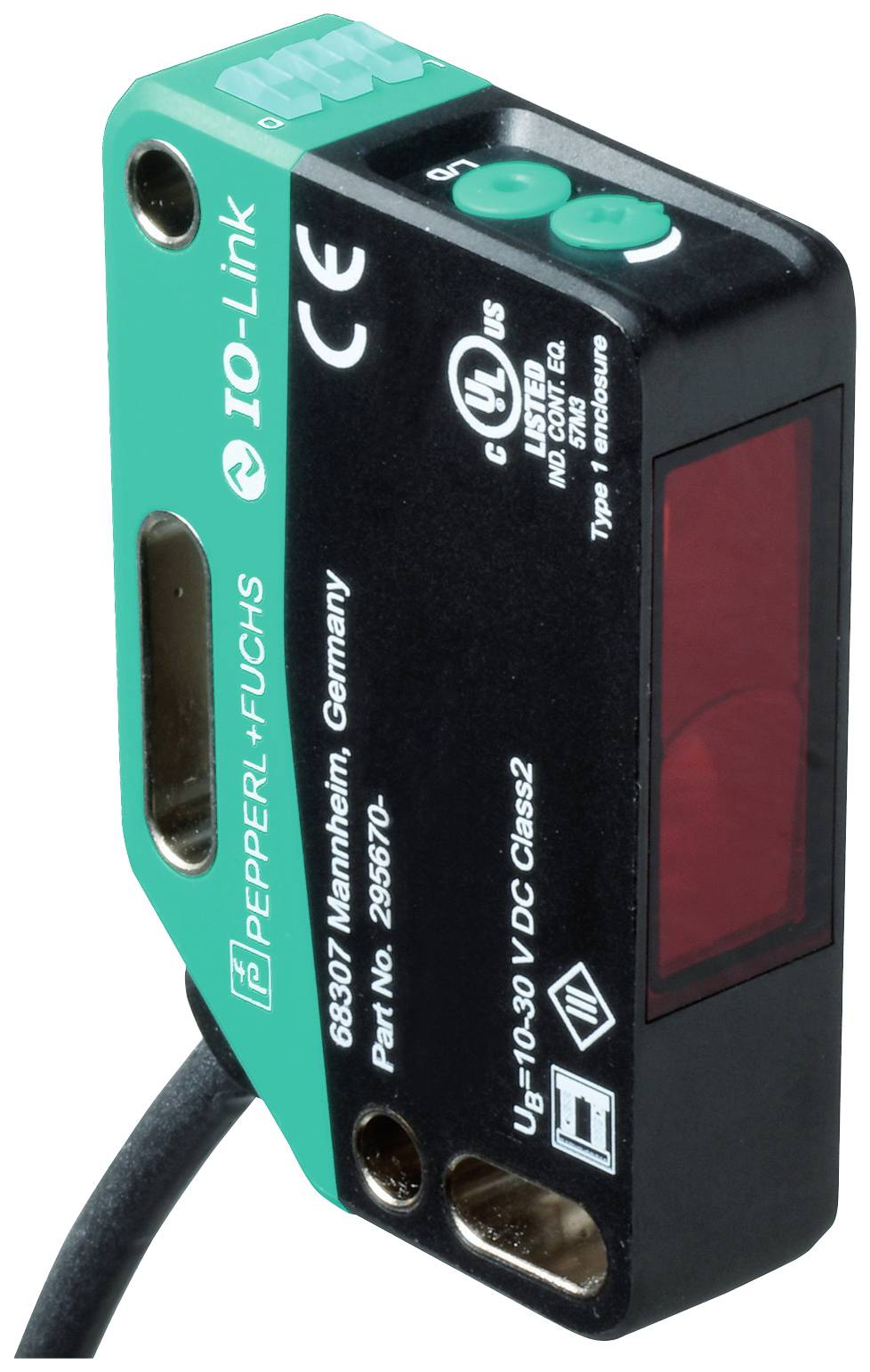

Pepperl+Fuchs odbojno svetlobno tipalo OBT600-R201-2EP-IO-L 295670-100241 dnevno preklapljanje 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
odbojno svetlobno tipalo
Funkcije
dnevno preklapljanje
Maks. obratovalna napetost
30 V/DC
Priključek
kabel
Vrsta
OBT600-R201-2EP-IO-L
Podatkovni list izdelka (PDF)
Število
Skupaj (285,00 € / Kos)
285,00 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
odbojno svetlobno tipalo
- Vrsta
OBT600-R201-2EP-IO-L
- Funkcije
dnevno preklapljanje
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
300 µs
- Kontakt
1 PNP
- Izhod
npn, odpiralni
NPN, zapiralni
PNP, odpiralni
PNP, zapiralni
- Preklopna frekvenca
1650 Hz
- Priključek
kabel
- Dolžina kabla
2 m
- Material ohišja
PC
- Material - lastnosti
polikarbonat
- Vrsta oddajnika
laserska dioda
- Laserski razred
1
- Valovna dolžina
680 nm
600 mm
- Značilnosti
z izločanjem ozadja
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
15 mm
- Višina
61.7 mm
- Globina
41.7 mm
- Mere
(Š x V x G) 15 x 61.7 x 41.7 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2628701 Pepperl+Fuchs odbojno svetlobno tipalo OBT600-R201-2EP-IO-L 295670-100241 dnevno preklapljanje 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2628701 Pepperl+Fuchs odbojno svetlobno tipalo OBT600-R201-2EP-IO-L 295670-100241 dnevno preklapljanje 1 kos
Opis
Območje zaznavanja: 40 ... 600 mm, oddajnik svetlobe: laserska dioda, vrsta svetlobe: rdeča, izmenična svetloba, signalni izhod: 2 potisno-vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost, vrsta vmesnika: IO-Link (prek C/Q = BK), vrsta preklopa: tip preklopa senzorja je mogoče preklopiti. Stanje dobave je: C/Q - BK: NPN NO kontakt / preklapljanje luči, PNP NC kontakt / temno preklapljanje, IO-Link /Q - WH: NPN NC kontakt / temno preklapljanje, PNP NO kontakt / preklop luči, povezava: fiksno kabel 2 m, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -20 ... 60 °C (-4 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Območje zaznavanja: 40 ... 600 mm
- Obseg skeniranja min.: 40 ... 90 mm
- Največji obseg skeniranja: 40 ... 600 mm
- Območje nastavitve: 90 ... 600 mm
- Referenčni predmet: standardna bela, 100 mm x 100 mm
- Oddajnik svetlobe: laserska dioda
- Vrsta luči: rdeča, izmenična luč
- Laserske lastnosti
- Opomba: LASERSKA SVETLOBA, NE GLEJTE V ŽAREK
- Laserski razred: 1
- Valovna dolžina: 680nm
- Divergenca žarka:> 5 mrad, d63< 2,8 mm v območju 350 mm ... 800 mm
- Trajanje impulza: 3 µs
- Hitrost ponavljanja: približno 13 kHz
- Največja impulzna energija: 10,4 nJ
- Črno-bela razlika (6%/90%):< 5 % pri 300 mm
- Premer svetlobne točke: približno 2,5 mm na razdalji 600 mm
- Odpiralni kot: približno 0,3°
- Meja tuje svetlobe: EN 60947-5-2: 70000 luksov
- Funkcionalne varnostne značilnosti
- MTTF tj : 560 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
- Prikaz funkcij: LED rumena: | statično na - predmet zaznan | statično izklopljeno - predmet ni zaznan
- Kontrole: preklop svetlo/temno
- Kontrole: nastavitev območja zaznavanja
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- tok brez obremenitve:< 15 mA pri napajalni napetosti 24 V
- Zaščitni razred: III
- Vmesnik
- Vrsta vmesnika: IO-Link (prek C/Q = BK)
- Različica IO-Link: 1.1
- Profil naprave: Identifikacija in diagnoza | Tip pametnega senzorja 2.4
- ID naprave: 0x111613 (1119763)
- Hitrost prenosa: COM2 (38,4 kbps)
- Minimalni čas cikla: 2,3 ms
- Širina podatkov procesa: Vnos podatkov procesa 1 bit | Izhod podatkov procesa 2 bita
- Podpora za "SIO način": da
- Združljiva vrsta glavnih vrat: A
- Izhod:
- Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - BK: NPN NO kontakt / preklapljanje luči, PNP NC kontakt / temno preklapljanje, IO-Link | /Q - WH: NPN NC kontakt / temno preklapljanje, PNP NO kontakt / svetlobno preklapljanje
- Signalni izhod: 2 potisna in vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Kategorija uporabe: DC-12 in DC-13
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 1650 Hz
- Odzivni čas: 300 µs
- skladnost
- Komunikacijski vmesnik: IEC 61131-9
- Standard izdelka: EN 60947-5-2
- Laserska varnost: EN 60825-1:2014
- Odobritve in certifikati
- Skladnost z EAC: TR CU 020/2011
- Odobritev UL: E87056, na seznamu cULus, napajalnik "Razred 2", rating tipa 1
- Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
- Odobritev FDA: IEC 60825-1:2007 Skladno z 21 CFR 1040.10 in 1040.11, razen za odstopanja v skladu z obvestilom o laserju št. 50, z dne 24. junija 2007
- Okoljske razmere
- Temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel | -20 ... 60 °C (-4 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 15 mm
- Višina ohišja: 61,7 mm
- Globina ohišja: 41,7 mm
- Stopnja zaščite: IP67 / IP69 / IP69K
- Priključek: fiksni kabel 2 m
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 83 g
- Dolžina kabla 2 m
