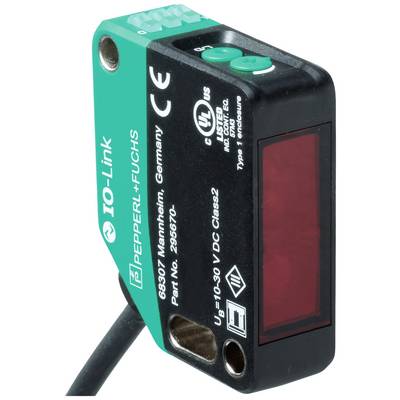

Slika je simbolična

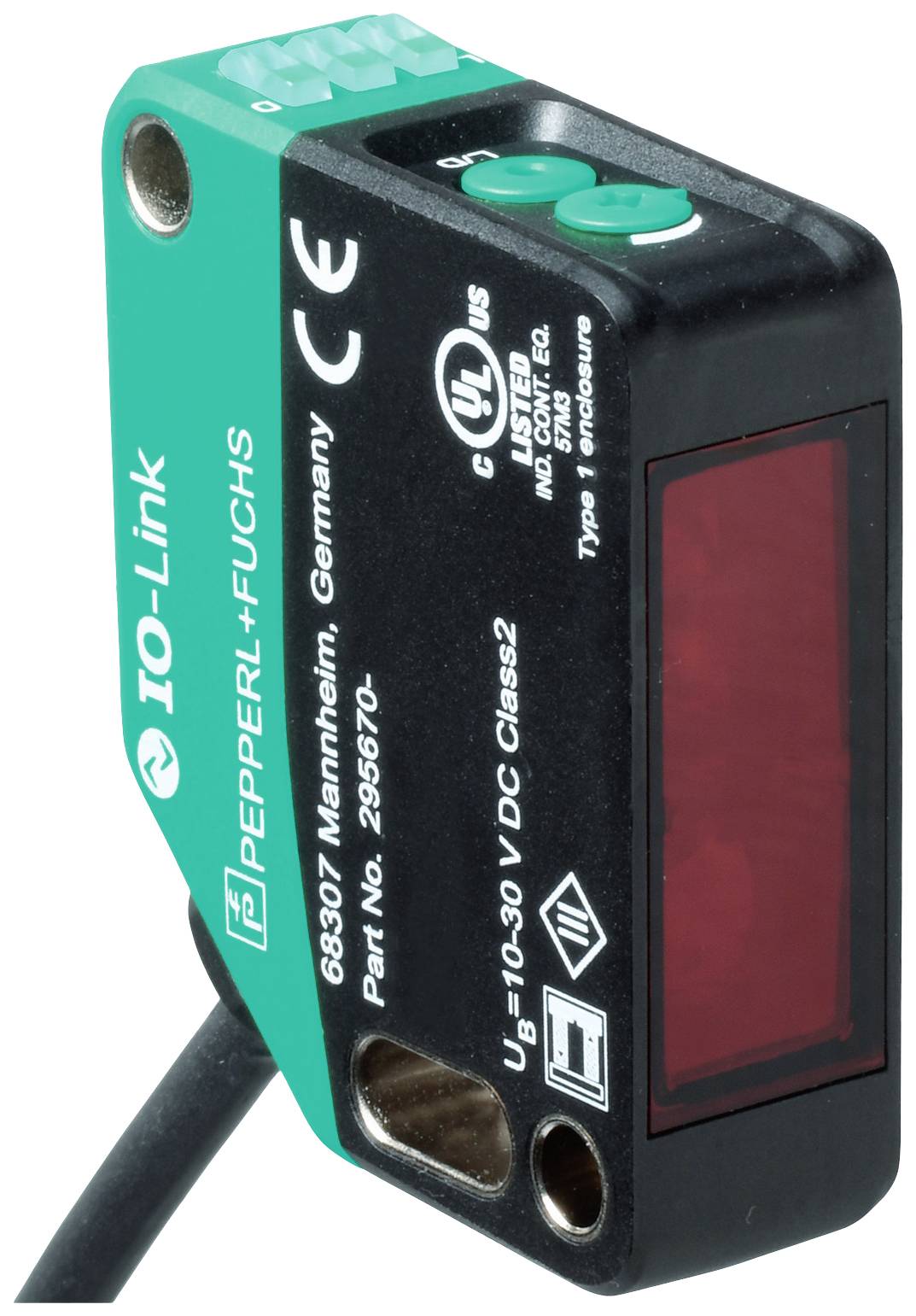

Slika je simbolična
Pepperl+Fuchs odbojno svetlobno tipalo OBT650-R200-2EP-IO 295670-100111 dnevno preklapljanje 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
odbojno svetlobno tipalo
Funkcije
dnevno preklapljanje
Maks. obratovalna napetost
30 V/DC
Priključek
kabel
Vrsta
OBT650-R200-2EP-IO
Podatkovni list izdelka (PDF)
Število
Skupaj (209,99 € / Kos)
209,99 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
odbojno svetlobno tipalo
- Vrsta
OBT650-R200-2EP-IO
- Funkcije
dnevno preklapljanje
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
1 ms
- Kontakt
1 PNP
- Izhod
npn, odpiralni
NPN, zapiralni
PNP, odpiralni
PNP, zapiralni
- Preklopna frekvenca
500 Hz
- Priključek
kabel
- Dolžina kabla
2 m
- Material ohišja
PC
- Vrsta oddajnika
rdeča LED
650 mm
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Dolžina
2 m
- Širina
15 mm
- Višina
50.6 mm
- Globina
41.7 mm
- Mere
(D x Š x V) 2 m x 15 mm x 50.6 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2628791 Pepperl+Fuchs odbojno svetlobno tipalo OBT650-R200-2EP-IO 295670-100111 dnevno preklapljanje 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2628791 Pepperl+Fuchs odbojno svetlobno tipalo OBT650-R200-2EP-IO 295670-100111 dnevno preklapljanje 1 kos
Opis
Razpon zaznavanja: 10 ... 650 mm, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična luč, signalni izhod: 2 potisno-vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost, vrsta vmesnika: IO-Link (prek C /Q = BK), vrsta preklopa: tip preklopa senzorja je mogoče preklopiti. Stanje dobave je: C/Q - BK: NPN NO kontakt / preklapljanje luči, PNP NC kontakt / temno preklapljanje, IO-Link /Q - WH: NPN NC kontakt / temno preklapljanje, PNP NO kontakt / preklop luči, povezava: fiksno kabel 2 m, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -20 ... 60 °C (-4 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Območje zaznavanja: 10 ... 650 mm
- Obseg skeniranja min.: 10 ... 100 mm
- Največji obseg skeniranja: 10 ... 650 mm
- Območje nastavitve: 100 ... 650 mm
- Referenčni predmet: standardna bela, 100 mm x 100 mm
- Oddajnik svetlobe: LED
- Vrsta luči: rdeča, izmenična luč
- Identifikacija rizične skupine LED: prosta skupina
- Črno-bela razlika (6%/90%):< 6 % pri 650 mm
- Premer svetlobne točke: cca 20 mm x 20 mm na razdalji 650 mm
- Kot odpiranja: približno 2 °
- Meja tuje svetlobe: EN 60947-5-2: 70000 luksov
- Funkcionalne varnostne značilnosti
- MTTF tj : 600 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
- Prikaz funkcij: LED rumena: | statično na - predmet zaznan | statično izklopljeno - predmet ni zaznan
- Kontrole: preklop svetlo/temno
- Kontrole: nastavitev območja zaznavanja
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- tok brez obremenitve:< 25 mA pri 24 V napajalni napetosti
- Zaščitni razred: III
- Vmesnik
- Vrsta vmesnika: IO-Link (prek C/Q = BK)
- Različica IO-Link: 1.1
- Profil naprave: Identifikacija in diagnoza | Tip pametnega senzorja 2.4
- ID naprave: 0x111601 (1119745)
- Hitrost prenosa: COM2 (38,4 kbps)
- Minimalni čas cikla: 2,3 ms
- Širina podatkov procesa: Vnos podatkov procesa 1 bit | Izhod podatkov procesa 2 bita
- Podpora za "SIO način": da
- Združljiva vrsta glavnih vrat: A
- Izhod:
- Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - BK: NPN NO kontakt / preklapljanje luči, PNP NC kontakt / temno preklapljanje, IO-Link | /Q - WH: NPN NC kontakt / temno preklapljanje, PNP NO kontakt / svetlobno preklapljanje
- Signalni izhod: 2 potisna in vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Kategorija uporabe: DC-12 in DC-13
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 500 Hz
- Odzivni čas: 1ms
- skladnost
- Komunikacijski vmesnik: IEC 61131-9
- Standard izdelka: EN 60947-5-2
- Odobritve in certifikati
- Skladnost z EAC: TR CU 020/2011
- Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
- Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
- Okoljske razmere
- Temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel | -20 ... 60 °C (-4 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 15 mm
- Višina ohišja: 50,6 mm
- Globina ohišja: 41,7 mm
- Stopnja zaščite: IP67 / IP69 / IP69K
- Priključek: fiksni kabel 2 m
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 74 g
- Dolžina kabla 2 m
