Name: Pepperl+Fuchs odbojno svetlobno tipalo OBT80-R102-2P1-IO-V31-IR 267075-100561 dušenje ozadja 1 kos
Brand: Pepperl+Fuchs
SKU: 2628978
Availability: BackOrder

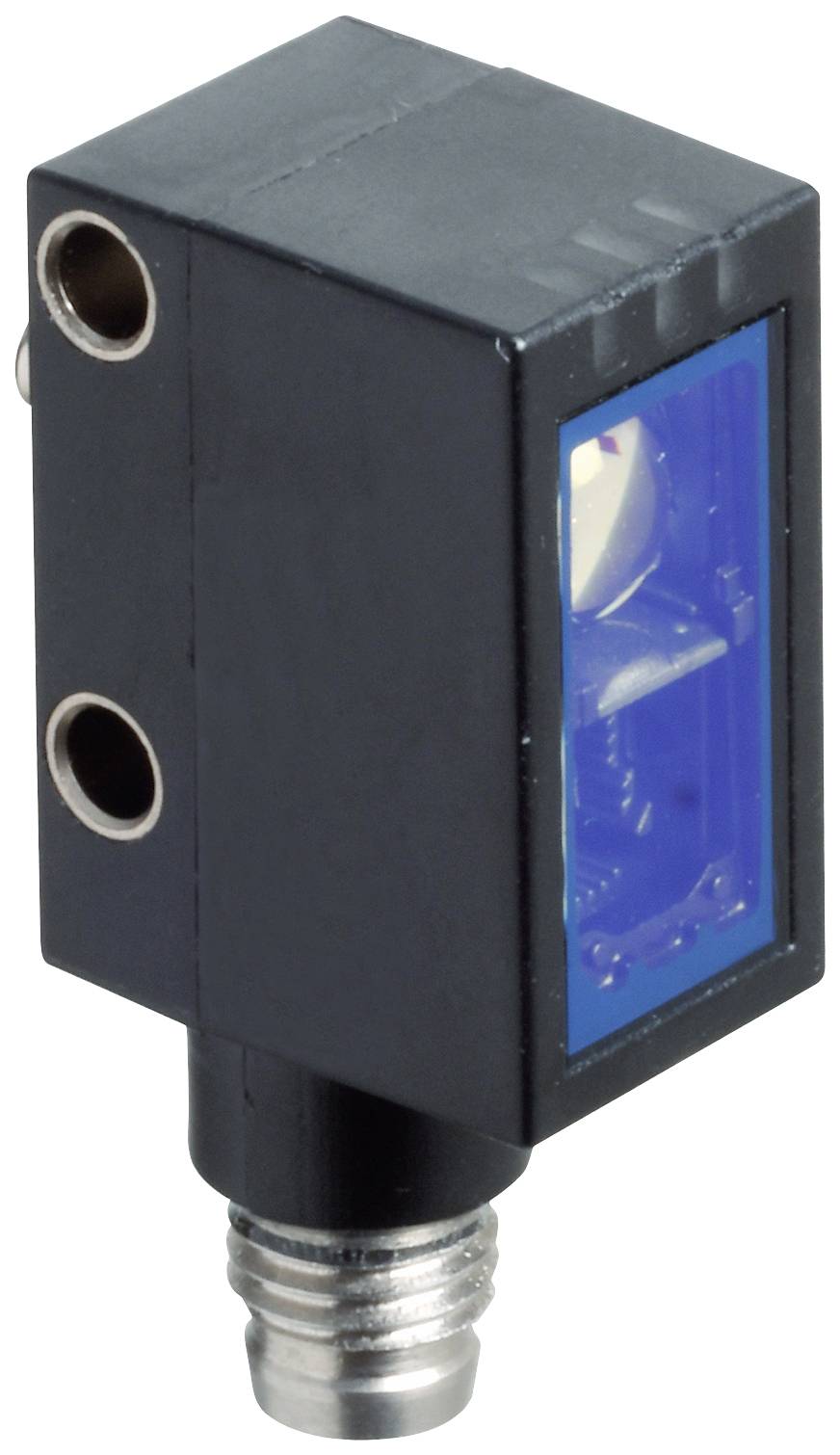

Pravokoten, črn senzor z dvema kovinskima priključkoma in modrim čelnim oknom za zaznavanje svetlobe.

Slika je simbolična

Vrsta izdelka

odbojno svetlobno tipalo

Funkcije

dušenje ozadja

Maks. obratovalna napetost

30 V/DC

Priključek

M8, 4 -polni

Vrsta

OBT80-R102-2P1-IO-V31-IR

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,4.1.2027

Število

kos - zaloga Nemčija

Skupaj (239,99 € / Kos)

239,99 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: odbojno svetlobno tipalo

Vrsta: OBT80-R102-2P1-IO-V31-IR

Funkcije: dušenje ozadja

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Čas odziva: 1 ms

Kontakt: antivalentno

Izhod: npn, odpiralni
NPN, zapiralni
PNP, odpiralni
PNP, zapiralni

Preklopna frekvenca: 500 Hz

Priključek: M8, 4 -polni

Material ohišja: polikarbonat

Vrsta oddajnika: LED infrardeča

Valovna dolžina: 850 nm

Značilnosti: z izločanjem ozadja

Min. temperatura: -40 °C

Maks. temperatura: 60 °C

Širina: 13.9 mm

Višina: 31.9 mm

Globina: 18.3 mm

Mere: (Š x V x G) 13.9 x 31.9 x 18.3 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628978 Pepperl+Fuchs odbojno svetlobno tipalo OBT80-R102-2P1-IO-V31-IR 267075-100561 dušenje ozadja 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628978 Pepperl+Fuchs odbojno svetlobno tipalo OBT80-R102-2P1-IO-V31-IR 267075-100561 dušenje ozadja 1 kos

Opis

Razpon zaznavanja: 10 ... 80 mm, oddajnik svetlobe: LED, vrsta svetlobe: infrardeča, izmenična svetloba 850 nm, izhod signala: 2 potisno-vlečna izhoda, odporen proti kratkemu stiku, zaščiten pred obratno polarnostjo, odporen na prenapetost, vrsta vmesnika: IO-Link ( prek C/Q = BK), tip vezja: C/Q - Pin4: NPN odpirač / temno preklapljanje, PNP NO kontakt / preklop luči, IO-Link /Q - Pin2: NPN NO kontakt / preklop luči, PNP NC kontakt / temno preklop, priključek: konektor naprave M8 x 1, 4-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140F)

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Razpon zaznavanja: 10 ... 80 mm
Največji obseg skeniranja: 10 ... 100 mm
Zatiranje ozadja: od 100 mm
Referenčni predmet: standardna bela, 100 mm x 100 mm
Oddajnik svetlobe: LED
Vrsta svetlobe: infrardeča, izmenična svetloba 850 nm
Identifikacija rizične skupine LED: prosta skupina
Razlika črno/belo (6%/90%): približno 5 mm
Premer svetlobne točke: približno 6 mm pri 80 mm
Kot odpiranja: približno 5 °
Meja tuje svetlobe: EN 60947-5-2: 40000 luksov
Funkcionalne varnostne značilnosti
MTTF tj : 600 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
Prikaz funkcij: LED rumena: | statično na - predmet zaznan | statično izklopljeno - predmet ni zaznan
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
tok brez obremenitve:< 25 mA pri napajalni napetosti 24 V
Zaščitni razred: III
Vmesnik
Vrsta vmesnika: IO-Link (prek C/Q = BK)
Profil naprave: pametni senzor
Hitrost prenosa: COM2 (38,4 kbps)
Različica IO-Link: 1.1
Minimalni čas cikla: 2,3 ms
Širina podatkov procesa: Vnos podatkov procesa 1 bit | Izhod podatkov procesa 2 bita
Podpora za način SIO: da
ID naprave: 0x11051C (1115420)
Združljiva vrsta glavnih vrat: A
Izhod:
Vrsta vezja: | C/Q - Pin4: NPN normalno zaprt / temno preklapljanje, PNP normalno odprt / svetlobno preklapljanje, IO-Link | /Q - Pin2: NPN normalno odprt/preklop luči, PNP normalno zaprt/temno preklapljanje
Signalni izhod: 2 potisna in vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Kategorija uporabe: DC-12 in DC-13
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 500 Hz
Odzivni čas: 1ms
skladnost
Komunikacijski vmesnik: IEC 61131-9
Standard izdelka: EN 60947-5-2
Odobritve in certifikati
Odobritev UL: E87056, na seznamu cULus, napajalnik "Razred 2", rating tipa 1
Okoljske razmere
Temperatura okolja: -40 ... 60 °C (-40 ... 140°F) |
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 13,9 mm
Višina ohišja: 31,9 mm
Globina ohišja: 18,3 mm
Stopnja zaščite: IP67 / IP69 / IP69K
Priključek: konektor naprave M8 x 1, 4-polni
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: float steklo
Masa: cca 10 g
