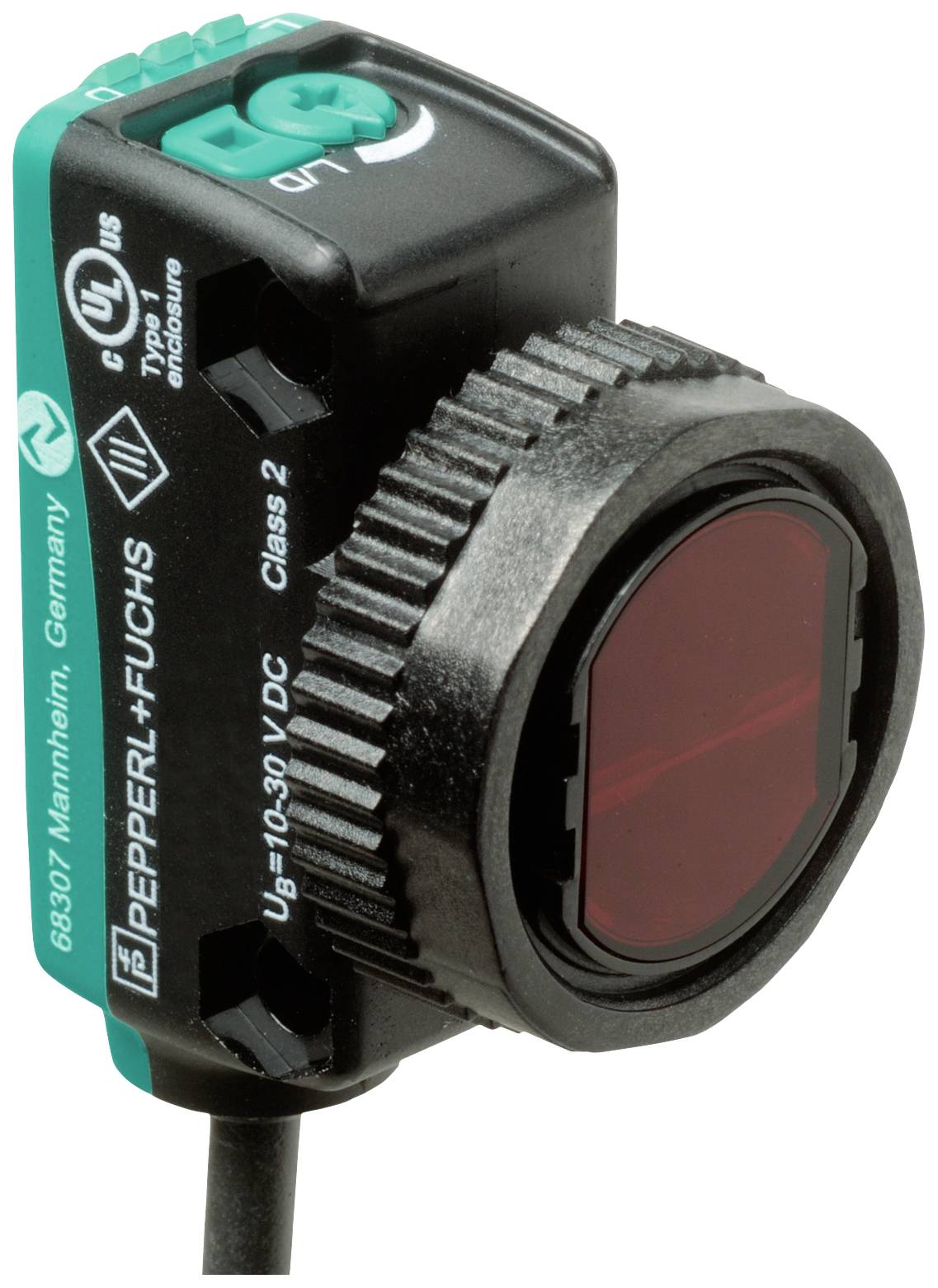

Slika je simbolična
Pepperl+Fuchs odbojno svetlobno tipalo OBT80-R103-2EP-IO-0,3M-V1-L 267075-100290 dušenje ozadja 1 kos
Vrsta izdelka
odbojno svetlobno tipalo
Funkcije
dušenje ozadja
Maks. obratovalna napetost
30 V/DC
Priključek
M12, 4 -polni
Vrsta
OBT80-R103-2EP-IO-0,3M-V1-L
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (179,99 € / Kos)
179,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
odbojno svetlobno tipalo
- Vrsta
OBT80-R103-2EP-IO-0,3M-V1-L
- Funkcije
dušenje ozadja
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
300 µs
- Izhod
npn, odpiralni
NPN, zapiralni
PNP, odpiralni
PNP, zapiralni
- Preklopna frekvenca
1650 Hz
- Priključek
M12, 4 -polni
- Dolžina kabla
0.3 m
- Material ohišja
polikarbonat
- Vrsta oddajnika
laserska dioda
- Laserski razred
1
- Valovna dolžina
680 nm
80 mm
- Značilnosti
LED zaslon
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Dolžina
0.3 m
- Širina
15 mm
- Višina
36.5 mm
- Globina
26.7 mm
- Mere
(D x Š x V) 0.3 m x 15 mm x 36.5 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2628762 Pepperl+Fuchs odbojno svetlobno tipalo OBT80-R103-2EP-IO-0,3M-V1-L 267075-100290 dušenje ozadja 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2628762 Pepperl+Fuchs odbojno svetlobno tipalo OBT80-R103-2EP-IO-0,3M-V1-L 267075-100290 dušenje ozadja 1 kos
Opis
Razpon skeniranja: 7 ... 80 mm, oddajnik svetlobe: laserska dioda, vrsta svetlobe: rdeča, izmenična svetloba, signalni izhod: 2 potisno-vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost, vrsta vmesnika: IO-Link (prek C/Q = nožica 4), vrsta preklopa: tip preklopa senzorja je mogoče preklopiti. Stanje dobave je: C/Q - Pin4: NPN NO kontakt / preklapljanje luči, PNP NC kontakt / temno preklapljanje, IO-Link /Q - Pin2: NPN NC kontakt / temno preklapljanje, PNP NO kontakt / preklapljanje luči, povezava: fiksno kabel 300 mm s konektorjem M12 x 1, 4-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -25 ... 60 °C (-13 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Razpon skeniranja: 7 ... 80 mm
- Obseg skeniranja min.: 7 ... 25 mm
- Največji obseg skeniranja: 7 ... 80 mm
- Območje nastavitve: 25 ... 80 mm
- Referenčni predmet: standardna bela, 100 mm x 100 mm
- Oddajnik svetlobe: laserska dioda
- Vrsta luči: rdeča, izmenična luč
- Laserske lastnosti
- Opomba: LASERSKA SVETLOBA, NE GLEJTE V ŽAREK
- Laserski razred: 1
- Valovna dolžina: 680nm
- Divergenca žarka:> 5 mrad d63< 1 mm v območju 150 mm ... 250 mm
- Trajanje impulza: 3 µs
- Hitrost ponavljanja: približno 13 kHz
- Največja impulzna energija: 10,4 nJ
- Črna/bela razlika (6%/90%):< 5 % pri 60 mm
- Premer svetlobne točke: približno 1 mm na razdalji 60 mm
- Odpiralni kot: približno 0,3°
- Meja tuje svetlobe: EN 60947-5-2 40000 luksov
- Funkcionalne varnostne značilnosti
- MTTF tj : 560 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
- Prikaz funkcij: LED rumena: | statično na - predmet zaznan | statično izklopljeno - predmet ni zaznan
- Kontrole: preklop svetlo/temno
- Kontrole: nastavitev območja zaznavanja
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- tok brez obremenitve:< 20 mA pri napajalni napetosti 24 V
- Zaščitni razred: III
- Vmesnik
- Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
- Profil naprave: pametni senzor
- Hitrost prenosa: COM2 (38,4 kbps)
- Različica IO-Link: 1.1
- Minimalni čas cikla: 2,3 ms
- Širina podatkov procesa: Vnos podatkov procesa 1 bit | Izhod podatkov procesa 2 bita
- Podpora za način SIO: da
- ID naprave: 0x110606 (1115654)
- Združljiva vrsta glavnih vrat: A
- Izhod:
- Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - Pin4: NPN normalno odprt/preklop luči, PNP normalno zaprt/temno preklapljanje, IO-Link | /Q - Pin2: NPN normalno zaprt / temno preklapljanje, PNP normalno odprt / svetlobno preklapljanje
- Signalni izhod: 2 potisna in vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Kategorija uporabe: DC-12 in DC-13
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 1650 Hz
- Odzivni čas: 300 µs
- skladnost
- Komunikacijski vmesnik: IEC 61131-9
- Standard izdelka: EN 60947-5-2
- Laserska varnost: EN 60825-1:2014
- Odobritve in certifikati
- Odobritev UL: E87056, na seznamu cULus, napajalnik "Razred 2", rating tipa 1
- Odobritev FDA: IEC 60825-1:2007 Skladno z 21 CFR 1040.10 in 1040.11, razen za odstopanja v skladu z obvestilom o laserju št. 50, z dne 24. junija 2007
- Okoljske razmere
- Temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 15 mm
- Višina ohišja: 36,5 mm
- Globina ohišja: 26,7 mm
- Stopnja zaščite: IP67 / IP69 / IP69K
- Priključek: fiksni kabel 300 mm s konektorjem M12 x 1, 4-polni
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 23 g
- Dolžina kabla 0,3 m
