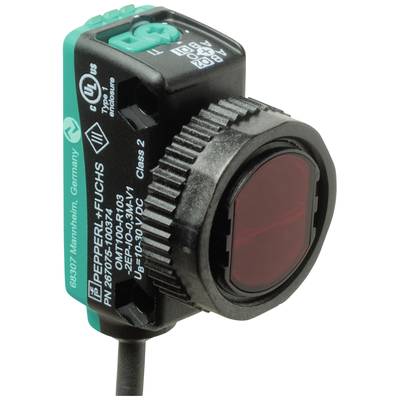

Slika je simbolična

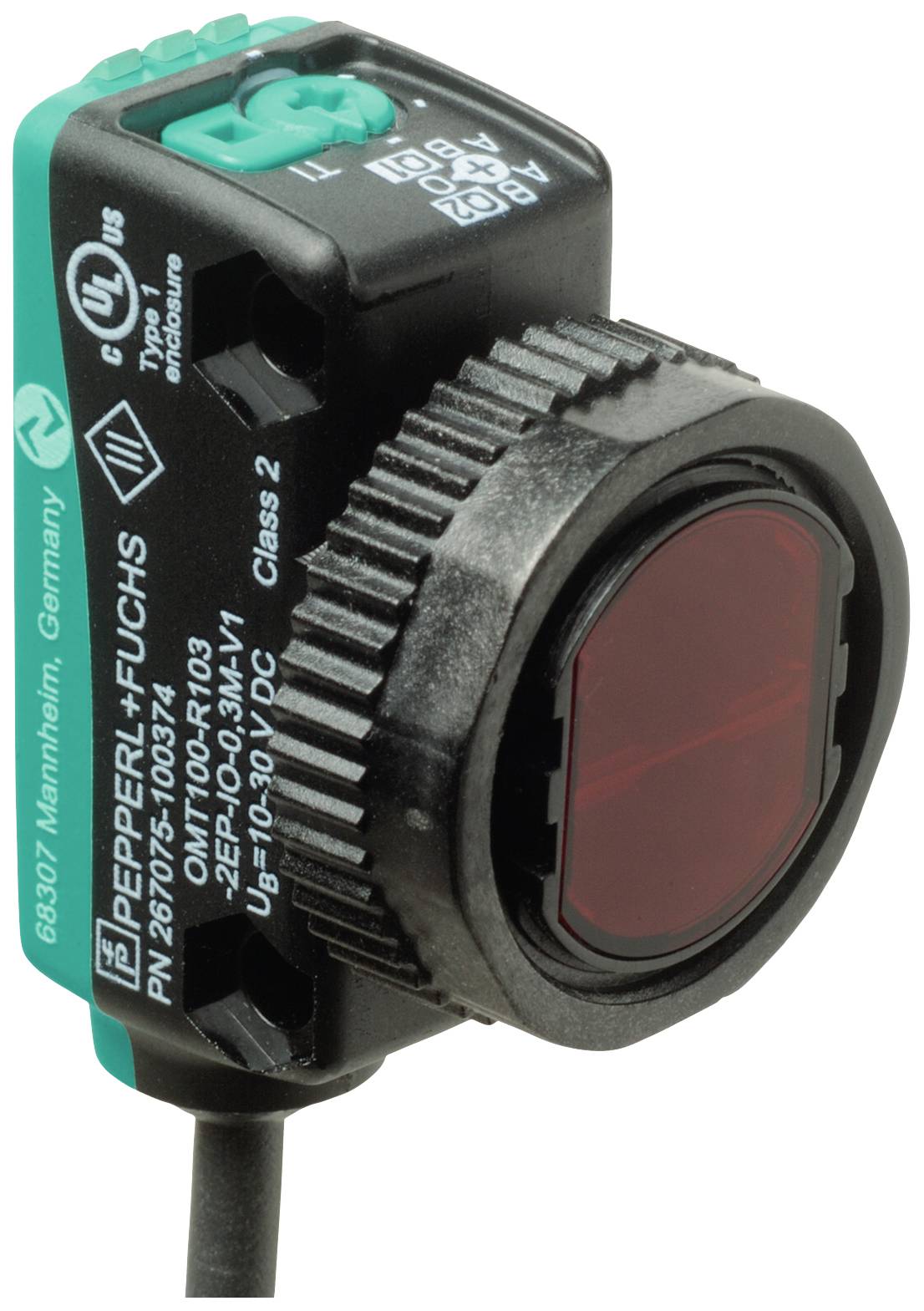

Slika je simbolična
Pepperl+Fuchs odbojno svetlobno tipalo OQT120-R103-2EP-IO 267075-100353 Teach-In 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
odbojno svetlobno tipalo
Funkcije
Teach-In
Maks. obratovalna napetost
30 V/DC
Priključek
kabel
Vrsta
OQT120-R103-2EP-IO
Podatkovni list izdelka (PDF)
Število
Skupaj (209,99 € / Kos)
209,99 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
odbojno svetlobno tipalo
- Vrsta
OQT120-R103-2EP-IO
- Funkcije
Teach-In
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
2.3 ms
- Kontakt
antivalentno
- Izhod
NPN, zapiralni
PNP, odpiralni
- Preklopna frekvenca
217 Hz
- Priključek
kabel
- Dolžina kabla
2 m
- Material ohišja
polikarbonat
- Vrsta oddajnika
rdeča LED
120 mm
- Značilnosti
LED zaslon
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
15 mm
- Višina
36.5 mm
- Globina
26.7 mm
- Mere
(Š x V x G) 15 x 36.5 x 26.7 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2628961 Pepperl+Fuchs odbojno svetlobno tipalo OQT120-R103-2EP-IO 267075-100353 Teach-In 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2628961 Pepperl+Fuchs odbojno svetlobno tipalo OQT120-R103-2EP-IO 267075-100353 Teach-In 1 kos
Opis
Razpon zaznavanja: 5 ... 120 mm, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična svetloba, signalni izhod: 2 potisno-vlečna izhoda, zaščita pred kratkim stikom, zaščita pred obratno polarnostjo, zaščita pred prenapetostjo, vrsta vmesnika: IO-Link (prek C/ Q = BK), vrsta vezja: Stanje dobave je: C/Q - BK: NPN NO kontakt, PNP NC kontakt, IO-Link Q2 - WH: NPN NO kontakt, PNP NC kontakt, povezava: 2 m fiksni kabel, delovanje napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -25 ... 60 °C (-13 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Razpon zaznavanja: 5 ... 120 mm
- Obseg skeniranja min.: 5 ... 20 mm
- Največji obseg skeniranja: 5 ... 120 mm
- Območje nastavitve: 20 ... 120 mm
- Referenčni predmet: standardna bela, 100 mm x 100 mm
- Oddajnik svetlobe: LED
- Vrsta luči: rdeča, izmenična luč
- Identifikacija rizične skupine LED: prosta skupina
- Črna/bela razlika (6%/90%):< 5 % pri 120 mm
- Premer svetlobne točke: približno 8 mm na razdalji 120 mm
- Kot odpiranja: približno 4 °
- Meja tuje svetlobe: EN 60947-5-2: 30000 luksov
- Funkcionalne varnostne značilnosti
- MTTF tj : 600 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
- Prikaz funkcij: LED rumena: statično vklopljen - preklopni izhod aktiven statično izklopljen - preklopni izhod neaktiven
- Kontrole: Gumb za učenje
- Upravljanje: 5-pozicijsko vrtljivo stikalo za izbiro načinov delovanja
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- tok brez obremenitve:< 25 mA pri 24 V napajalni napetosti
- Zaščitni razred: III
- Vmesnik
- Vrsta vmesnika: IO-Link (prek C/Q = BK)
- Profil naprave: pametni senzor
- Hitrost prenosa: COM2 (38,4 kbps)
- Različica IO-Link: 1.1
- Minimalni čas cikla: 2,3 ms
- Širina podatkov procesa: Vnos podatkov procesa 2 bita | Izhod podatkov procesa 2 bita
- Podpora za način SIO: da
- ID naprave: 0x110803 (1116163)
- Združljiva vrsta glavnih vrat: A
- Izhod:
- Vrsta vezja: Stanje dostave je: | C/Q - BK: NPN normalno odprt, PNP normalno zaprt, IO-Link | Q2 - WH: NPN normalno odprt, PNP normalno zaprt
- Signalni izhod: 2 potisna in vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Kategorija uporabe: DC-12 in DC-13
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 217 Hz
- Odzivni čas: 2,3 ms
- skladnost
- Komunikacijski vmesnik: IEC 61131-9
- Standard izdelka: EN 60947-5-2
- Odobritve in certifikati
- Odobritev UL: E87056, na seznamu cULus, napajalnik "Razred 2", rating tipa 1
- Okoljske razmere
- Temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 15 mm
- Višina ohišja: 36,5 mm
- Globina ohišja: 26,7 mm
- Stopnja zaščite: IP67 / IP69 / IP69K
- Priključek: 2 m fiksni kabel
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 38 g
- Dolžina kabla 2 m
