Name: Pepperl+Fuchs odbojno svetlobno tipalo OQT150-R100-EP-IO-0,3M-V3 267075-100154 protitaktni z inverzijo Teach-In 1 kos
Brand: Pepperl+Fuchs
SKU: 2628940
Availability: BackOrder

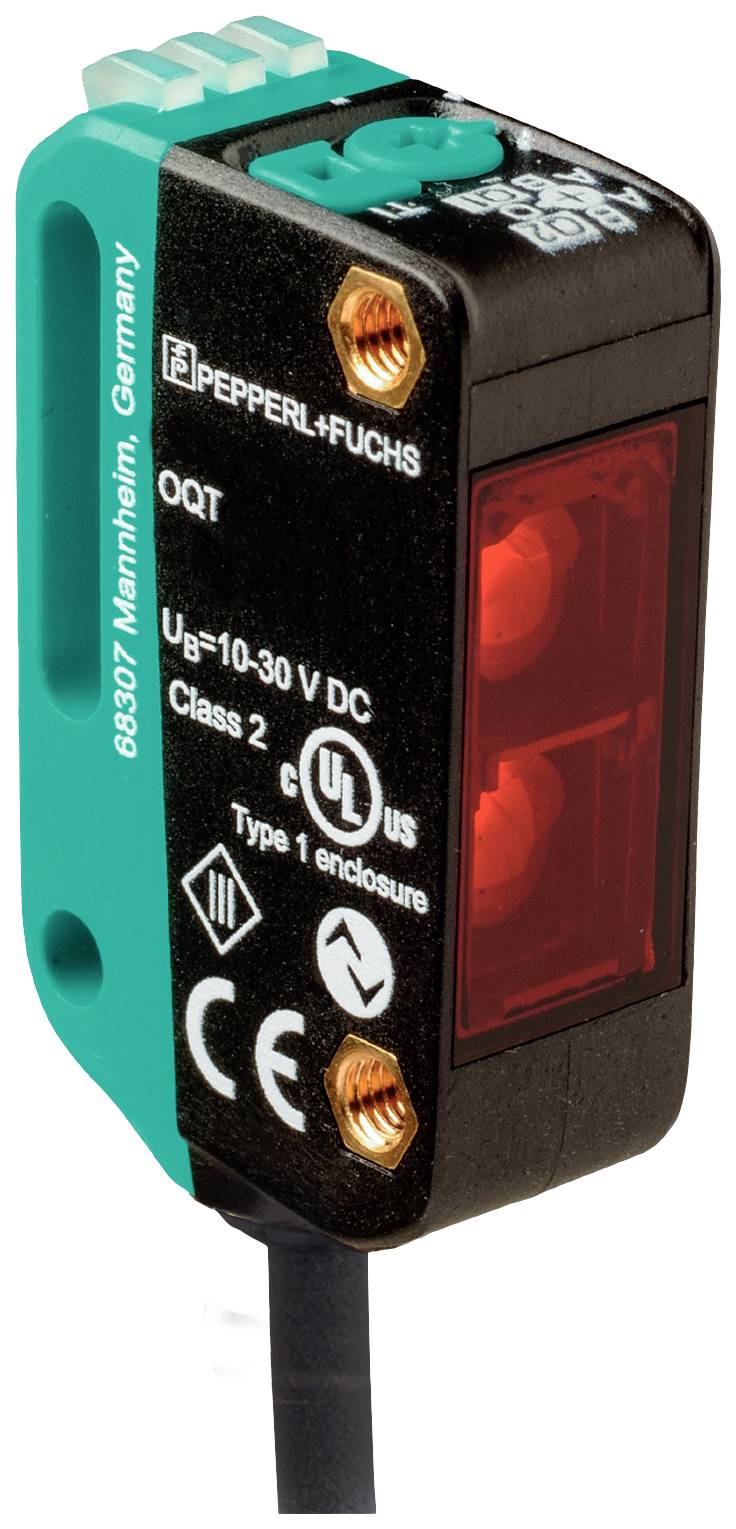

Senzor z napisom 'Pepperl+Fuchs', prikazuje električne specifikacije: napetost 10-30 V DC, oznaka CE.

Slika je simbolična

Vrsta izdelka

odbojno svetlobno tipalo

Funkcije

Teach-In

Maks. obratovalna napetost

30 V/DC

Priključek

Vrsta

OQT150-R100-EP-IO-0,3M-V3

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,4.1.2027

Število

kos - zaloga Nemčija

Skupaj (219,99 € / Kos)

219,99 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: odbojno svetlobno tipalo

Vrsta: OQT150-R100-EP-IO-0,3M-V3

Izvedba: protitaktni z inverzijo

Funkcije: Teach-In

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Čas odziva: 2.3 ms

Kontakt: 1 PNP

Izhod: NPN, zapiralni
PNP, odpiralni

Preklopna frekvenca: 217 Hz

Priključek: M8

Dolžina kabla: 0.3 m

Material ohišja: polikarbonat

Vrsta oddajnika: rdeča LED

: 150 mm

Značilnosti: z izločanjem ozadja

Min. temperatura: -40 °C

Maks. temperatura: 60 °C

Dolžina: 0.3 m

Širina: 11 mm

Višina: 37.1 mm

Globina: 21.5 mm

Mere: (D x Š x V) 0.3 m x 11 mm x 37.1 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628940 Pepperl+Fuchs odbojno svetlobno tipalo OQT150-R100-EP-IO-0,3M-V3 267075-100154 protitaktni z inverzijo Teach-In 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628940 Pepperl+Fuchs odbojno svetlobno tipalo OQT150-R100-EP-IO-0,3M-V3 267075-100154 protitaktni z inverzijo Teach-In 1 kos

Opis

Razpon zaznavanja: 5 ... 150 mm, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična luč, signalni izhod: 1 potisni-vlečni izhod, odporen proti kratkemu stiku, zaščiten pred obratno polarnostjo, odporen na prenapetost, vrsta vmesnika: IO-Link (prek C /Q = Pin 4), vrsta vezja: Stanje dobave je: C/Q - Pin4 : NPN zapiralo, PNP odpirač, IO-Link, povezava: fiksni kabel 300 mm s konektorjem M8 x 1, 3-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -25 ... 60 °C (-13 ... 140 °F), gibljivi kabel ni primeren za vlečne verige

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Razpon zaznavanja: 5 ... 150 mm
Obseg skeniranja min.: 5 ... 20 mm
Največji obseg skeniranja: 5 ... 150 mm
Območje nastavitve: 20 ... 150 mm
Referenčni predmet: standardna bela, 100 mm x 100 mm
Oddajnik svetlobe: LED
Vrsta luči: rdeča, izmenična luč
Identifikacija rizične skupine LED: prosta skupina
Črno-bela razlika (6%/90%):< 5 % pri 150 mm
Premer svetlobne točke: približno 10 mm na razdalji 150 mm
Kot odpiranja: približno 4 °
Meja tuje svetlobe: EN 60947-5-2: 30000 luksov
Funkcionalne varnostne značilnosti
MTTF tj : 600 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
Prikaz funkcij: LED rumena: statično vklopljen - stikalni izhod aktiven statično izklopljen - stikalni izhod neaktiven
Kontrole: Gumb za učenje
Upravljanje: 5-pozicijsko vrtljivo stikalo za izbiro načinov delovanja
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
tok brez obremenitve:< 25 mA pri 24 V napajalni napetosti
Zaščitni razred: III
Vmesnik
Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
Različica IO-Link: 1.1
Profil naprave: pametni senzor
ID naprave: 0x110801 (1116161)
Hitrost prenosa: COM2 (38,4 kbps)
Minimalni čas cikla: 2,3 ms
Širina podatkov procesa: Vnos podatkov procesa 2 bita | Izhod podatkov procesa 2 bita
Podpora za način SIO: da
Združljiva vrsta glavnih vrat: A
Izhod:
Vrsta vezja: Stanje dostave je: | C/Q - Pin4: NPN normalno odprt, PNP normalno zaprt, IO-Link |
Signalni izhod: 1 potisni-vlečni izhod, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Kategorija uporabe: DC-12 in DC-13
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 217 Hz
Odzivni čas: 2,3 ms
skladnost
Komunikacijski vmesnik: IEC 61131-9
Standard izdelka: EN 60947-5-2
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
Okoljske razmere
Temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 11 mm
Višina ohišja: 37,1 mm
Globina ohišja: 21,5 mm
Stopnja zaščite: IP67 / IP69 / IP69K
Priključek: fiksni kabel 300 mm s konektorjem M8 x 1, 3-polni
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: cca 17 g
Dolžina kabla 0,3 m
