Name: Pepperl+Fuchs odbojno svetlobno tipalo OQT150-R101-EP-IO-V3 267075-100165 Teach-In 1 kos
Brand: Pepperl+Fuchs
SKU: 2628951
Availability: BackOrder

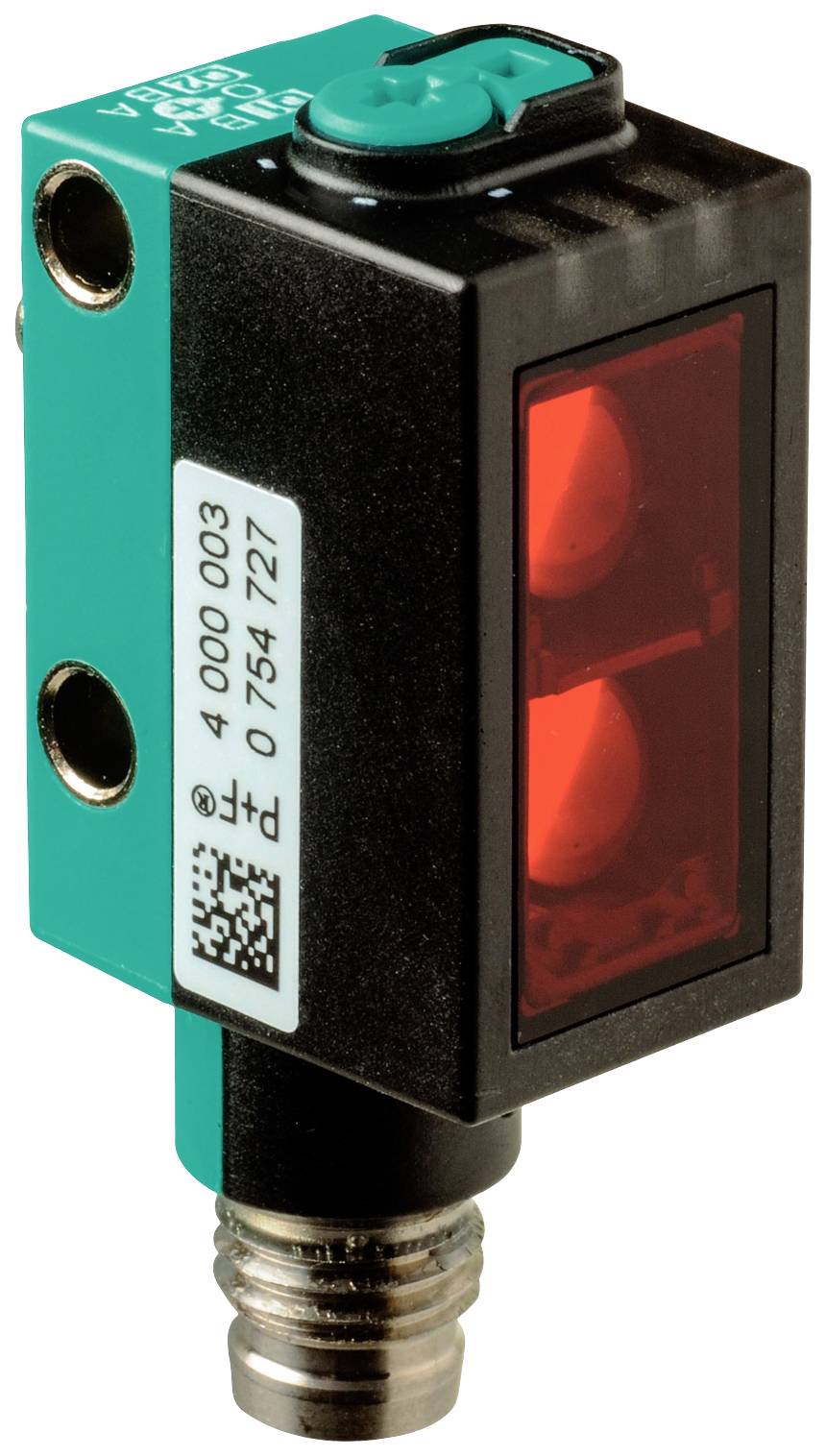

Pravokoten senzor z dvema rdečima lečama spredaj in zelenim gumbom zgoraj, ki ga je mogoče pritrditi z navojem spodaj.

Slika je simbolična

Vrsta izdelka

odbojno svetlobno tipalo

Funkcije

Teach-In

Maks. obratovalna napetost

30 V/DC

Priključek

Vrsta

OQT150-R101-EP-IO-V3

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,4.1.2027

Število

kos - zaloga Nemčija

Skupaj (209,99 € / Kos)

209,99 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: odbojno svetlobno tipalo

Vrsta: OQT150-R101-EP-IO-V3

Funkcije: Teach-In

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Čas odziva: 2.3 ms

Kontakt: 1 menjalo

Izhod: NPN, zapiralni
PNP, odpiralni

Preklopna frekvenca: 217 Hz

Priključek: M8

Material ohišja: polikarbonat

Vrsta oddajnika: rdeča LED

: 150 mm

Značilnosti: z izločanjem ozadja

Min. temperatura: -40 °C

Maks. temperatura: 60 °C

Širina: 13.9 mm

Višina: 41.4 mm

Globina: 18.3 mm

Mere: (Š x V x G) 13.9 x 41.4 x 18.3 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628951 Pepperl+Fuchs odbojno svetlobno tipalo OQT150-R101-EP-IO-V3 267075-100165 Teach-In 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628951 Pepperl+Fuchs odbojno svetlobno tipalo OQT150-R101-EP-IO-V3 267075-100165 Teach-In 1 kos

Opis

Razpon zaznavanja: 5 ... 150 mm, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična svetloba, signalni izhod: 1 potisni-vlečni izhod, odporen proti kratkemu stiku, zaščiten pred obratno polarnostjo, odporen na prenapetost, vrsta vmesnika: IO-Link (prek C/ Q = Pin 4), vrsta vezja: Stanje dobave je: C/Q - Pin4: NPN zapiralo, PNP odpirač, IO-Link, povezava: vtič naprave M8 x 1, 3-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140F)

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Razpon zaznavanja: 5 ... 150 mm
Obseg skeniranja min.: 5 ... 20 mm
Največji obseg skeniranja: 5 ... 150 mm
Območje nastavitve: 20 ... 150 mm
Referenčni predmet: standardna bela, 100 mm x 100 mm
Oddajnik svetlobe: LED
Vrsta luči: rdeča, izmenična luč
Identifikacija rizične skupine LED: prosta skupina
Črna/bela razlika (6%/90%):< 5 % pri 150 mm
Premer svetlobne točke: približno 10 mm na razdalji 150 mm
Kot odpiranja: približno 4 °
Meja tuje svetlobe: EN 60947-5-2: 30000 luksov
Funkcionalne varnostne značilnosti
MTTF tj : 600 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
Prikaz funkcij: LED rumena: statično vklopljen - preklopni izhod aktiven statično izklopljen - preklopni izhod neaktiven
Kontrole: Gumb za učenje
Upravljanje: 5-pozicijsko vrtljivo stikalo za izbiro načinov delovanja
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
tok brez obremenitve:< 25 mA pri 24 V napajalni napetosti
Zaščitni razred: III
Vmesnik
Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
Profil naprave: pametni senzor
Hitrost prenosa: COM2 (38,4 kbps)
Različica IO-Link: 1.1
Minimalni čas cikla: 2,3 ms
Širina podatkov procesa: Vnos podatkov procesa 2 bita | Izhod podatkov procesa 2 bita
Podpora za način SIO: da
ID naprave: 0x110801 (1116161)
Združljiva vrsta glavnih vrat: A
Izhod:
Vrsta vezja: Stanje dostave je: | C/Q - Pin4: NPN normalno odprt, PNP normalno zaprt, IO-Link |
Signalni izhod: 1 potisni-vlečni izhod, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Kategorija uporabe: DC-12 in DC-13
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 217 Hz
Odzivni čas: 2,3 ms
skladnost
Komunikacijski vmesnik: IEC 61131-9
Standard izdelka: EN 60947-5-2
Odobritve in certifikati
Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
Okoljske razmere
Temperatura okolja: -40 ... 60 °C (-40 ... 140°F) |
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 13,9 mm
Višina ohišja: 41,4 mm
Globina ohišja: 18,3 mm
Stopnja zaščite: IP67 / IP69 / IP69K
Priključek: konektor naprave M8 x 1, 3-pin
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: cca 10 g
