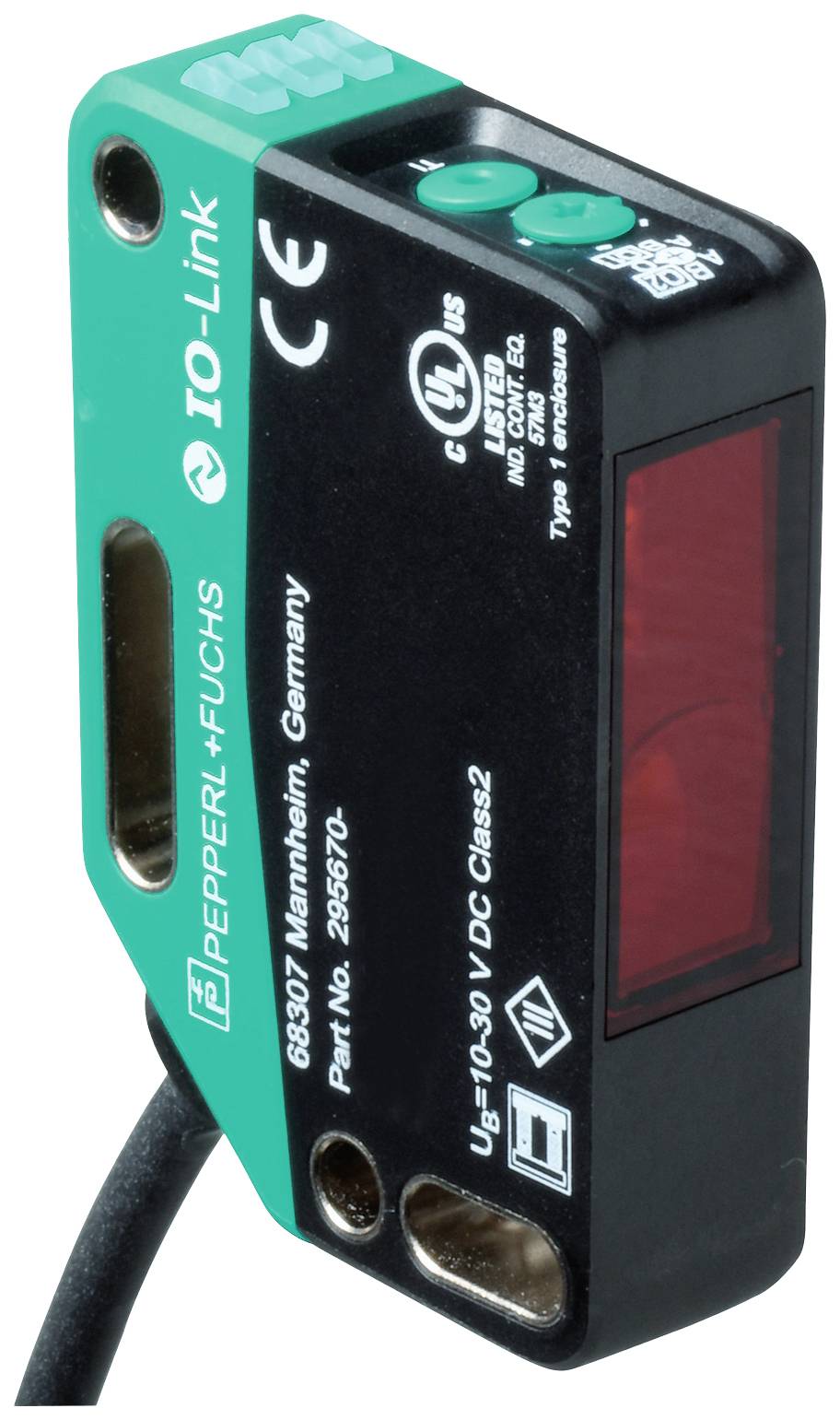

Pepperl+Fuchs odbojno svetlobno tipalo OQT350-R201-2EP-IO-L 295670-100330 dušenje ozadja 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
odbojno svetlobno tipalo
Funkcije
dušenje ozadja
Maks. obratovalna napetost
30 V/DC
Priključek
kabel
Vrsta
OQT350-R201-2EP-IO-L
Podatkovni list izdelka (PDF)
Število
Skupaj (325,00 € / Kos)
325,00 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
odbojno svetlobno tipalo
- Vrsta
OQT350-R201-2EP-IO-L
- Funkcije
dušenje ozadja
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
2.3 ms
- Kontakt
2 menjalo
- Izhod
NPN, zapiralni
PNP, odpiralni
- Preklopna frekvenca
217 Hz
- Priključek
kabel
- Dolžina kabla
2 m
- Material ohišja
polikarbonat
- Vrsta oddajnika
laserska dioda
- Laserski razred
1
- Valovna dolžina
680 nm
400 mm
- Značilnosti
LED zaslon
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
15 mm
- Višina
61.7 mm
- Globina
41.7 mm
- Mere
(Š x V x G) 15 x 61.7 x 41.7 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2629237 Pepperl+Fuchs odbojno svetlobno tipalo OQT350-R201-2EP-IO-L 295670-100330 dušenje ozadja 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2629237 Pepperl+Fuchs odbojno svetlobno tipalo OQT350-R201-2EP-IO-L 295670-100330 dušenje ozadja 1 kos
Opis
Območje zaznavanja: 60 ... 350 mm, oddajnik svetlobe: laserska dioda, vrsta svetlobe: rdeča, izmenična svetloba, signalni izhod: 2 potisno-vlečna izhoda, odporen proti kratkemu stiku, zaščiten pred obratno polarnostjo, odporen proti prenapetosti, vrsta vmesnika: IO-Link (prek C/ Q = BK), tip vezja: Stanje dobave je: C/Q - BK: NPN NO kontakt, PNP NC kontakt, IO-Link Q2 - WH: NPN NO kontakt, PNP NC kontakt, povezava: fiksni kabel 2 m, delovanje napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -20 ... 60 °C (-4 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Območje zaznavanja: 60 ... 350 mm
- Obseg skeniranja min.: 60 ... 100 mm
- Največji obseg skeniranja: 40 ... 400 mm
- Območje nastavitve: 100 ... 350 mm
- Referenčni predmet: standardna bela, 100 mm x 100 mm
- Oddajnik svetlobe: laserska dioda
- Vrsta luči: rdeča, izmenična luč
- Laserske lastnosti
- Opomba: LASERSKA SVETLOBA, NE GLEJTE V ŽAREK
- Laserski razred: 1
- Valovna dolžina: 680nm
- Divergenca žarka:> 5 mrad, d63< 2,8 mm v območju 350 mm ... 800 mm
- Trajanje impulza: 5,5 µs
- Hitrost ponavljanja: približno 2,4 kHz
- največja impulzna energija:< 40 nJ
- Črno-bela razlika (6%/90%):< 2 % | |
- Premer svetlobne točke: približno 3 mm na razdalji 350 mm
- Odpiralni kot: približno 0,3°
- Meja tuje svetlobe: EN 60947-5-2: 45000 luksov
- Funkcionalne varnostne značilnosti
- MTTF tj : 560 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
- Prikaz funkcij: LED rumena: statično vklopljen - preklopni izhod aktiven statično izklopljen - preklopni izhod neaktiven
- Kontrole: Gumb za učenje
- Upravljanje: 5-pozicijsko vrtljivo stikalo za izbiro načinov delovanja
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- tok brez obremenitve:< 16 mA pri 24 V napajalni napetosti
- Zaščitni razred: III
- Vmesnik
- Vrsta vmesnika: IO-Link (prek C/Q = BK)
- Različica IO-Link: 1.1
- Profil naprave: Identifikacija in diagnoza | Pametni senzor tipa 0
- ID naprave: 0x111812 (1120274)
- Hitrost prenosa: COM2 (38,4 kbps)
- Minimalni čas cikla: 2,3 ms
- Širina podatkov procesa: Vnos podatkov procesa 2 bita | Izhod podatkov procesa 2 bita
- Podpora za "SIO način": da
- Združljiva vrsta glavnih vrat: A
- Izhod:
- Vrsta vezja: Stanje dostave je: | C/Q - BK: NPN normalno odprt, PNP normalno zaprt, IO-Link | Q2 - WH: NPN normalno odprt, PNP normalno zaprt
- Signalni izhod: 2 potisna in vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Kategorija uporabe: DC-12 in DC-13
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 217 Hz
- Odzivni čas: 2,3 ms
- skladnost
- Komunikacijski vmesnik: IEC 61131-9
- Standard izdelka: EN 60947-5-2
- Laserska varnost: EN 60825-1:2014
- Odobritve in certifikati
- Skladnost z EAC: TR CU 020/2011
- Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
- Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
- Odobritev FDA: IEC 60825-1:2014 Skladno z 21 CFR 1040.10 in 1040.11, razen za odstopanja v skladu z obvestilom o laserju št. 50, z dne 24. junija 2007
- Okoljske razmere
- Temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel | -20 ... 60 °C (-4 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 15 mm
- Višina ohišja: 61,7 mm
- Globina ohišja: 41,7 mm
- Stopnja zaščite: IP67 / IP69 / IP69K
- Priključek: fiksni kabel 2 m
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 83 g
- Dolžina kabla 2 m
