Name: Pepperl+Fuchs odbojno svetlobno tipalo OQT400-R200-2EP-IO 295670-100125 dušenje ozadja 1 kos
Brand: Pepperl+Fuchs
SKU: 2628870
Availability: BackOrder

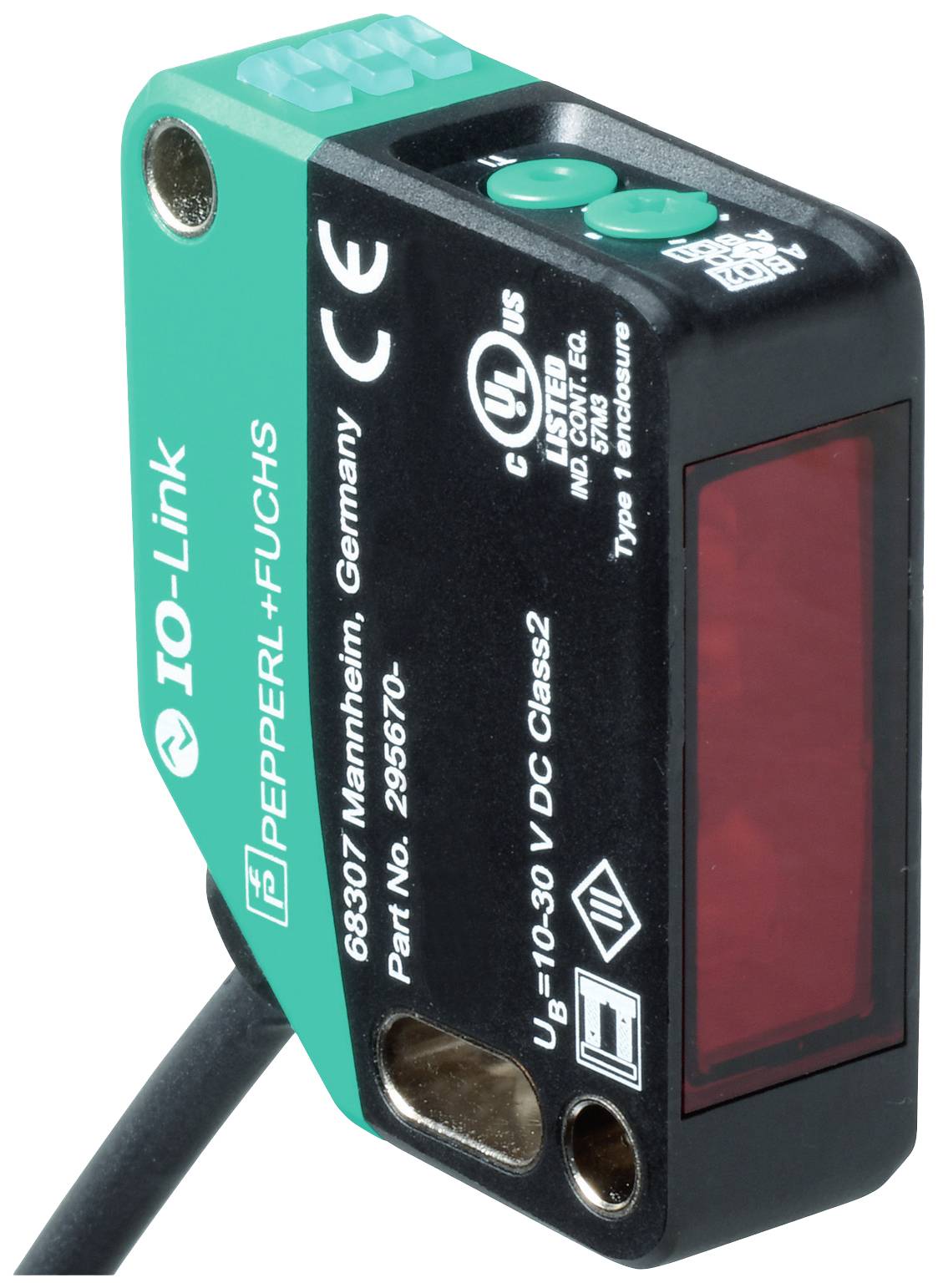

Pravokoten, turkizno-črn senzor podjetja Pepperl+Fuchs s podporo IO-Link za industrijske aplikacije.

Slika je simbolična

Vrsta izdelka

odbojno svetlobno tipalo

Funkcije

dušenje ozadja

Maks. obratovalna napetost

30 V/DC

Priključek

kabel

Vrsta

OQT400-R200-2EP-IO

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,4.1.2027

Število

kos - zaloga Nemčija

Skupaj (249,99 € / Kos)

249,99 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: odbojno svetlobno tipalo

Vrsta: OQT400-R200-2EP-IO

Funkcije: dušenje ozadja

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Čas odziva: 2.3 ms

Kontakt: 2 menjalo

Izhod: NPN, zapiralni
PNP, odpiralni

Preklopna frekvenca: 217 Hz

Priključek: kabel

Dolžina kabla: 2 m

Material ohišja: polikarbonat

Vrsta oddajnika: rdeča LED

: 400 mm

Značilnosti: z izločanjem ozadja

Min. temperatura: -40 °C

Maks. temperatura: 60 °C

Širina: 15 mm

Višina: 50.6 mm

Globina: 41.7 mm

Mere: (Š x V x G) 15 x 50.6 x 41.7 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628870 Pepperl+Fuchs odbojno svetlobno tipalo OQT400-R200-2EP-IO 295670-100125 dušenje ozadja 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628870 Pepperl+Fuchs odbojno svetlobno tipalo OQT400-R200-2EP-IO 295670-100125 dušenje ozadja 1 kos

Opis

Območje zaznavanja: 40 ... 400 mm, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična luč, izhod signala: 2 potisno-vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost, vrsta vmesnika: IO-Link (prek C /Q = BK), vrsta vezja: Stanje dobave je: C/Q - BK: NPN NO kontakt, PNP NC kontakt, IO-Link Q2 - WH: NPN NO kontakt, PNP NC kontakt, povezava: fiksni kabel 2 m, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -20 ... 60 °C (-4 ... 140 °F), gibljivi kabel ni primeren za vlečne verige

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Območje zaznavanja: 40 ... 400 mm
Obseg skeniranja min.: 40 ... 100 mm
Največji obseg skeniranja: 40 ... 400 mm
Območje nastavitve: 100 ... 400 mm
Referenčni predmet: standardna bela, 100 mm x 100 mm
Oddajnik svetlobe: LED
Vrsta luči: rdeča, izmenična luč
Identifikacija rizične skupine LED: prosta skupina
Črno-bela razlika (6%/90%):< 5 % | |
Premer svetlobne točke: približno 15 mm na razdalji 400 mm
Kot odpiranja: približno 2,5 °
Meja tuje svetlobe: EN 60947-5-2: 70000 luksov
Funkcionalne varnostne značilnosti
MTTF tj : 600 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
Prikaz funkcij: LED rumena: statično vklopljen - stikalni izhod aktiven statično izklopljen - stikalni izhod neaktiven
Kontrole: Gumb za učenje
Upravljanje: 5-pozicijsko vrtljivo stikalo za izbiro načinov delovanja
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
tok brez obremenitve:< 25 mA pri 24 V napajalni napetosti
Zaščitni razred: III
Vmesnik
Vrsta vmesnika: IO-Link (prek C/Q = BK)
Različica IO-Link: 1.1
Profil naprave: Identifikacija in diagnoza | Pametni senzor tipa 0
ID naprave: 0x111801 (1120257)
Hitrost prenosa: COM2 (38,4 kbps)
Minimalni čas cikla: 2,3 ms
Širina podatkov procesa: Vnos podatkov procesa 2 bita | Izhod podatkov procesa 2 bita
Podpora za "SIO način": da
Združljiva vrsta glavnih vrat: A
Izhod:
Vrsta vezja: Stanje dostave je: | C/Q - BK: NPN normalno odprt, PNP normalno zaprt, IO-Link | Q2 - WH: NPN normalno odprt, PNP normalno zaprt
Signalni izhod: 2 potisna in vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Kategorija uporabe: DC-12 in DC-13
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 217 Hz
Odzivni čas: 2,3 ms
skladnost
Komunikacijski vmesnik: IEC 61131-9
Standard izdelka: EN 60947-5-2
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel | -20 ... 60 °C (-4 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 15 mm
Višina ohišja: 50,6 mm
Globina ohišja: 41,7 mm
Stopnja zaščite: IP67 / IP69 / IP69K
Priključek: fiksni kabel 2 m
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: cca 73 g
Dolžina kabla 2 m
