Name: Pepperl+Fuchs senzor induktiven IA6-12GM50-IU-Y70109008 70109008 M12 kvazi zvezna vgradnja analogni
Brand: Pepperl+Fuchs
SKU: 2628122
Availability: BackOrder

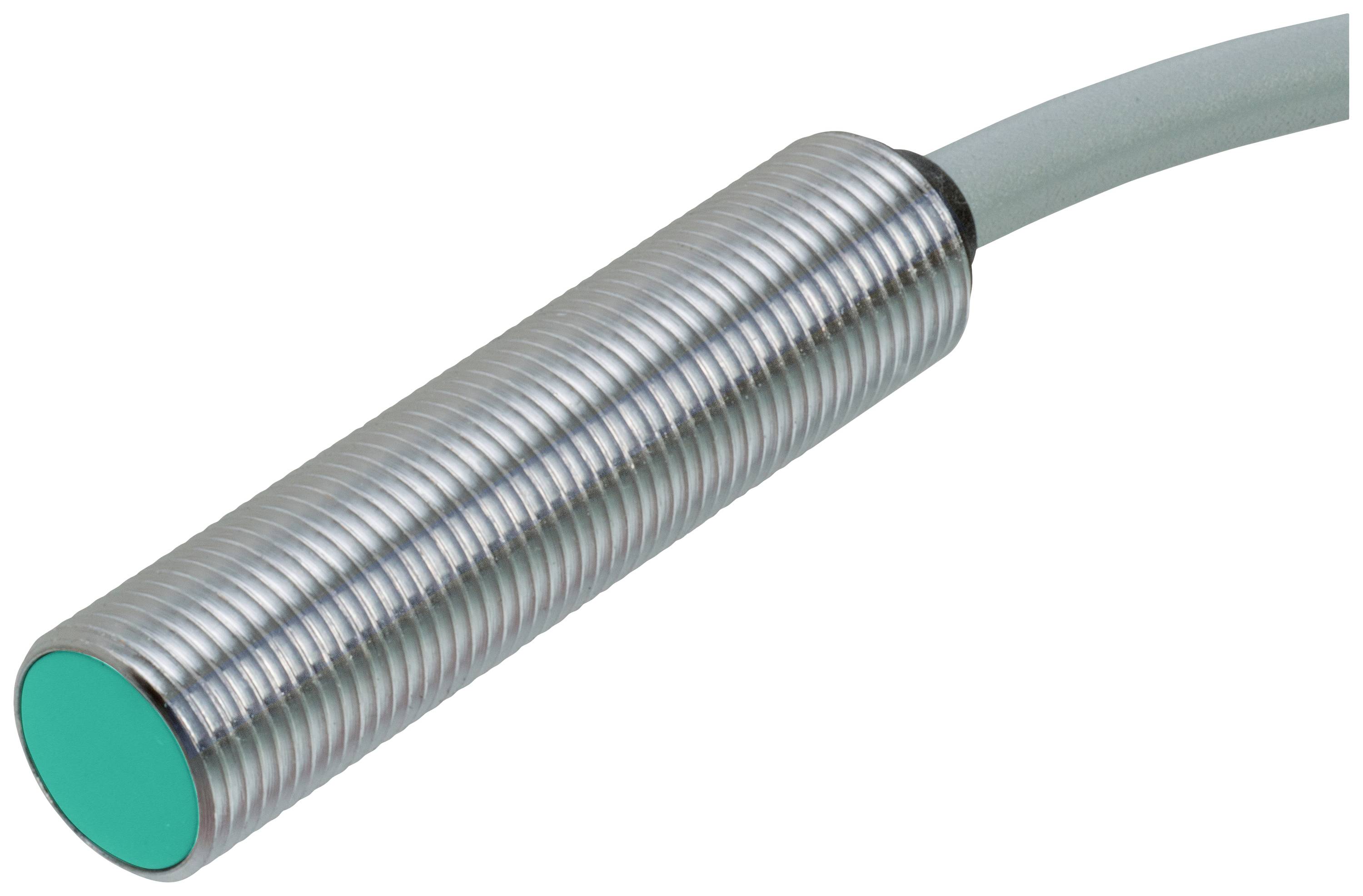

Valovit kovinski valj cilindične oblike z zelenim ploščatim koncem in kablom, najverjetneje senzor.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

30 V

Kontakt

analogni

Preklopna razdalja (maks.)

6 mm

Izhod

analogni

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,3.12.

Število

kos - zaloga Nemčija

Skupaj (409,00 € / Kos)

409,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: IA6-12GM50-IU-Y70109008

Min. obratovalna napetost: 10 V

Maks. obratovalna napetost: 30 V

Obratovalna napetost: 10 - 30 V

Kontakt: analogni

Preklopna razdalja (maks.): 6 mm

Izhod: analogni

Material ohišja: medenina

Izvedba: induktiven

Material - lastnosti: kromiran

Vrsta namestitve: kvazi zvezna vgradnja

Vgradna velikost (senzor): M12

Priključek: kabel

Dolžina kabla: 2 m

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP67

Vsebina: 1 kos

Nazivna napetost: 12 V
24 V

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 1000 Hz

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628122 Pepperl+Fuchs senzor induktiven IA6-12GM50-IU-Y70109008 70109008 M12 kvazi zvezna vgradnja analogni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628122 Pepperl+Fuchs senzor induktiven IA6-12GM50-IU-Y70109008 70109008 M12 kvazi zvezna vgradnja analogni

Opis

Namestitev: skoraj poravnana, vrsta izhoda: analogni tokovni izhod ali analogni napetostni izhod, delovna napetost: 15 ... 30 V, valovitost 20% UB

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Vrsta izhoda: analogni tokovni izhod ali analogni napetostni izhod
Namestitev: skoraj poravnana
Izhodna polarnost: DC
Pogonski element: konstrukcijsko jeklo, npr. B. 1.0037, S235JR (prej St37-2) | 18 mm x 18 mm x 1 mm
redukcijski faktor r Al : 0,33
redukcijski faktor r Cu : 0,28
redukcijski faktor r V2A (1,4301) : 0,8
redukcijski faktor r gospa : 0,43
Merilno območje: 0 ... 6 mm
Vrsta izhoda: 4-žilni
lastnosti
pogoji namestitve
A: 2 mm
Š: 12 mm
C: 18 mm
F: 14 mm
Delovna napetost: 10 ... 30 V, valovanje 20% U B
Mejna frekvenca (3dB): 1000 Hz
Zaščita pred obratno polarnostjo: da
Zaščita pred kratkim stikom: da
Ponovljivost: ±0,32 mm
Ločljivost: 0 ... 1 µm
Tok brez obremenitve: ≤10mA
Funkcionalne varnostne značilnosti
MTTF tj : 551 a
Diagnostična pokritost (DC): 0%
analogni izhod
Vrsta izhoda: 0 ... 5V/1... 5mA
Obremenitveni upor: Tokovni izhod A2: 1 kΩ (U B =10V) / 5kΩ (U B =30V)
Tok obremenitve: Izhodna napetost A1: ≤ 10mA
Čas obnovitve: 20ms
Ničelna točka tolerance nastavitve: ≤ ± 10 % končne vrednosti
Temperaturni zamik: ± 5% (0 ... 70 °C) | ±10% (-25... 0 °C)
Valovanje: 20%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | IEC 60947-5-2:2007 | EN60947-5-7:2003 | IEC 60947-5-7:2003
Odobritve in certifikati
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
mehanski podatki
Vrsta priključka: Kabel PUR 2 m
Material ohišja: medenina, kromirano
Lice: PBT
Vrsta zaščite: IP67
Masa: 27g

Opis

Namestitev: skoraj poravnana, vrsta izhoda: analogni tokovni izhod ali analogni napetostni izhod, delovna napetost: 15 ... 30 V, valovitost 20% UB

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Vrsta izhoda: analogni tokovni izhod ali analogni napetostni izhod
Namestitev: skoraj poravnana
Izhodna polarnost: DC
Pogonski element: konstrukcijsko jeklo, npr. B. 1.0037, S235JR (prej St37-2) | 18 mm x 18 mm x 1 mm
redukcijski faktor r Al : 0,33
redukcijski faktor r Cu : 0,28
redukcijski faktor r V2A (1,4301) : 0,8
redukcijski faktor r gospa : 0,43
Merilno območje: 0 ... 6 mm
Vrsta izhoda: 4-žilni
lastnosti
pogoji namestitve
A: 2 mm
Š: 12 mm
C: 18 mm
F: 14 mm
Delovna napetost: 10 ... 30 V, valovanje 20% U B
Mejna frekvenca (3dB): 1000 Hz
Zaščita pred obratno polarnostjo: da
Zaščita pred kratkim stikom: da
Ponovljivost: ±0,32 mm
Ločljivost: 0 ... 1 µm
Tok brez obremenitve: ≤10mA
Funkcionalne varnostne značilnosti
MTTF tj : 551 a
Diagnostična pokritost (DC): 0%
analogni izhod
Vrsta izhoda: 0 ... 5V/1... 5mA
Obremenitveni upor: Tokovni izhod A2: 1 kΩ (U B =10V) / 5kΩ (U B =30V)
Tok obremenitve: Izhodna napetost A1: ≤ 10mA
Čas obnovitve: 20ms
Ničelna točka tolerance nastavitve: ≤ ± 10 % končne vrednosti
Temperaturni zamik: ± 5% (0 ... 70 °C) | ±10% (-25... 0 °C)
Valovanje: 20%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | IEC 60947-5-2:2007 | EN60947-5-7:2003 | IEC 60947-5-7:2003
Odobritve in certifikati
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
mehanski podatki
Vrsta priključka: Kabel PUR 2 m
Material ohišja: medenina, kromirano
Lice: PBT
Vrsta zaščite: IP67
Masa: 27g
