Name: Pepperl+Fuchs senzor induktiven NBB20-U4-E2-V1 203063 M12 zvezna vgradnja PNP
Brand: Pepperl+Fuchs
SKU: 2628281
Availability: BackOrder

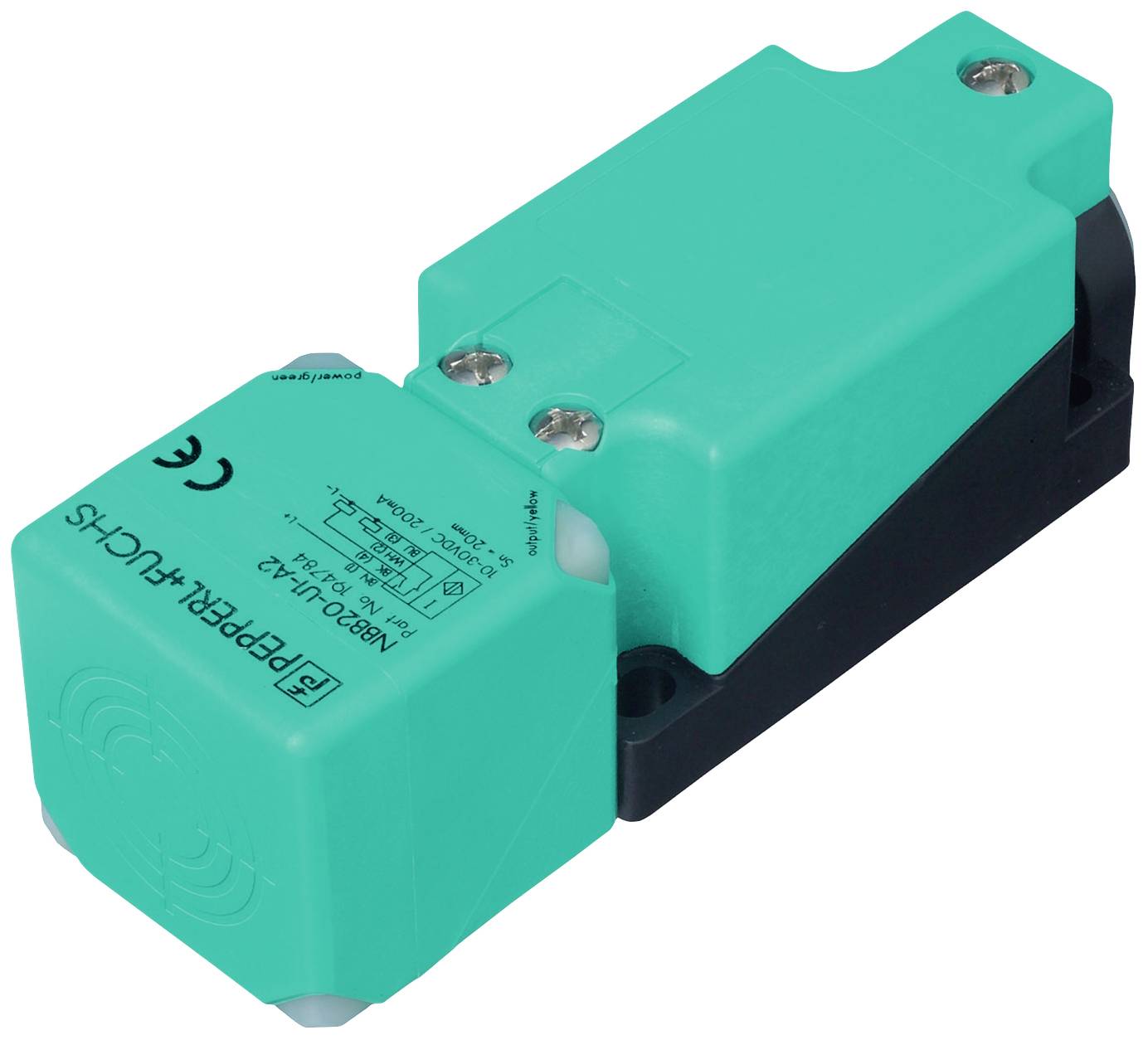

Pravokoten, turkizen senzor z napisom 'Pepperl+Fuchs'. Zgoraj sta dve srebrni vijaki za pritrditev.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

30 V/DC

Kontakt

1 zapiralo

Preklopna razdalja (maks.)

20 mm

Izhod

PNP

Podatkovni list izdelka (PDF)

Dostava pon.,23.11.

Število

kos - zaloga Nemčija

Skupaj (164,99 € / Kos)

164,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NBB20-U4-E2-V1

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Kontakt: 1 zapiralo

Preklopna razdalja (maks.): 20 mm

Izhod: PNP

Material ohišja: poliamid

Izvedba: induktiven

Material - lastnosti: prevlečen s praškom

Vrsta namestitve: zvezna vgradnja

Vgradna velikost (senzor): M12

Priključek: vtič M12, 4-polni

Značilnosti: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 85 °C

: IP68
IP69K (v vgrajenem stanju)

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 440 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628281 Pepperl+Fuchs senzor induktiven NBB20-U4-E2-V1 203063 M12 zvezna vgradnja PNP

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628281 Pepperl+Fuchs senzor induktiven NBB20-U4-E2-V1 203063 M12 zvezna vgradnja PNP

Opis

Preklopna razdalja: 20 mm, namestitev: podometna, preklopna funkcija: kontakt (NO), vrsta izhoda: PNP, delovna napetost: 10 ... 30 V DC, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: vzpostavi kontakt (NO)
Vrsta izhoda: PNP
Razdalja zaznavanja: 20 mm
Montaža: podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 16,2 mm
Realna preklopna razdalja: 18 ... 22 mm običajno 20 mm
redukcijski faktor r Al : 0,33
redukcijski faktor r Cu : 0,31
redukcijski faktor r V2A (1,4301) : 0,74
redukcijski faktor r gospa : 0,41
Vrsta izhoda: 3-žilni
značilnosti
Delovna napetost: 10 ... 30 V/DC
Preklopna frekvenca: 0 ... 440 Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 2V
Obratovalni tok: 0 ... 200 mA
Tok brez obremenitve: ≤20mA
Zakasnitev pripravljenosti: 80 ms
Prikaz delovne napetosti: LED, zelena
Prikaz preklopnega stanja: LED, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 1289 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Odobritev UL: na seznamu cULus, za splošne namene
Odobritev CSA: na seznamu cCSAus, splošni namen
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 85 °C (-13 ... 185F)
mehanski podatki
Vrsta priključka: konektor naprave M12 x 1, 4-polni
Material ohišja: PA/kovina z epoksi praškastim premazom
Obraz: PA
Spodnje črke: kovina
Stopnja zaščite: IP68 / IP69K
Masa: 225g
Opomba: Zatezni moment: 1,8 Nm (ohišje)

Opis

Preklopna razdalja: 20 mm, namestitev: podometna, preklopna funkcija: kontakt (NO), vrsta izhoda: PNP, delovna napetost: 10 ... 30 V DC, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: vzpostavi kontakt (NO)
Vrsta izhoda: PNP
Razdalja zaznavanja: 20 mm
Montaža: podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 16,2 mm
Realna preklopna razdalja: 18 ... 22 mm običajno 20 mm
redukcijski faktor r Al : 0,33
redukcijski faktor r Cu : 0,31
redukcijski faktor r V2A (1,4301) : 0,74
redukcijski faktor r gospa : 0,41
Vrsta izhoda: 3-žilni
značilnosti
Delovna napetost: 10 ... 30 V/DC
Preklopna frekvenca: 0 ... 440 Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 2V
Obratovalni tok: 0 ... 200 mA
Tok brez obremenitve: ≤20mA
Zakasnitev pripravljenosti: 80 ms
Prikaz delovne napetosti: LED, zelena
Prikaz preklopnega stanja: LED, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 1289 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Odobritev UL: na seznamu cULus, za splošne namene
Odobritev CSA: na seznamu cCSAus, splošni namen
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 85 °C (-13 ... 185F)
mehanski podatki
Vrsta priključka: konektor naprave M12 x 1, 4-polni
Material ohišja: PA/kovina z epoksi praškastim premazom
Obraz: PA
Spodnje črke: kovina
Stopnja zaščite: IP68 / IP69K
Masa: 225g
Opomba: Zatezni moment: 1,8 Nm (ohišje)
