Name: Pepperl+Fuchs senzor induktiven NBB4-12GM30-E2-5M 326163-0022 M30 zvezna vgradnja PNP
Brand: Pepperl+Fuchs
SKU: 2628136
Availability: BackOrder

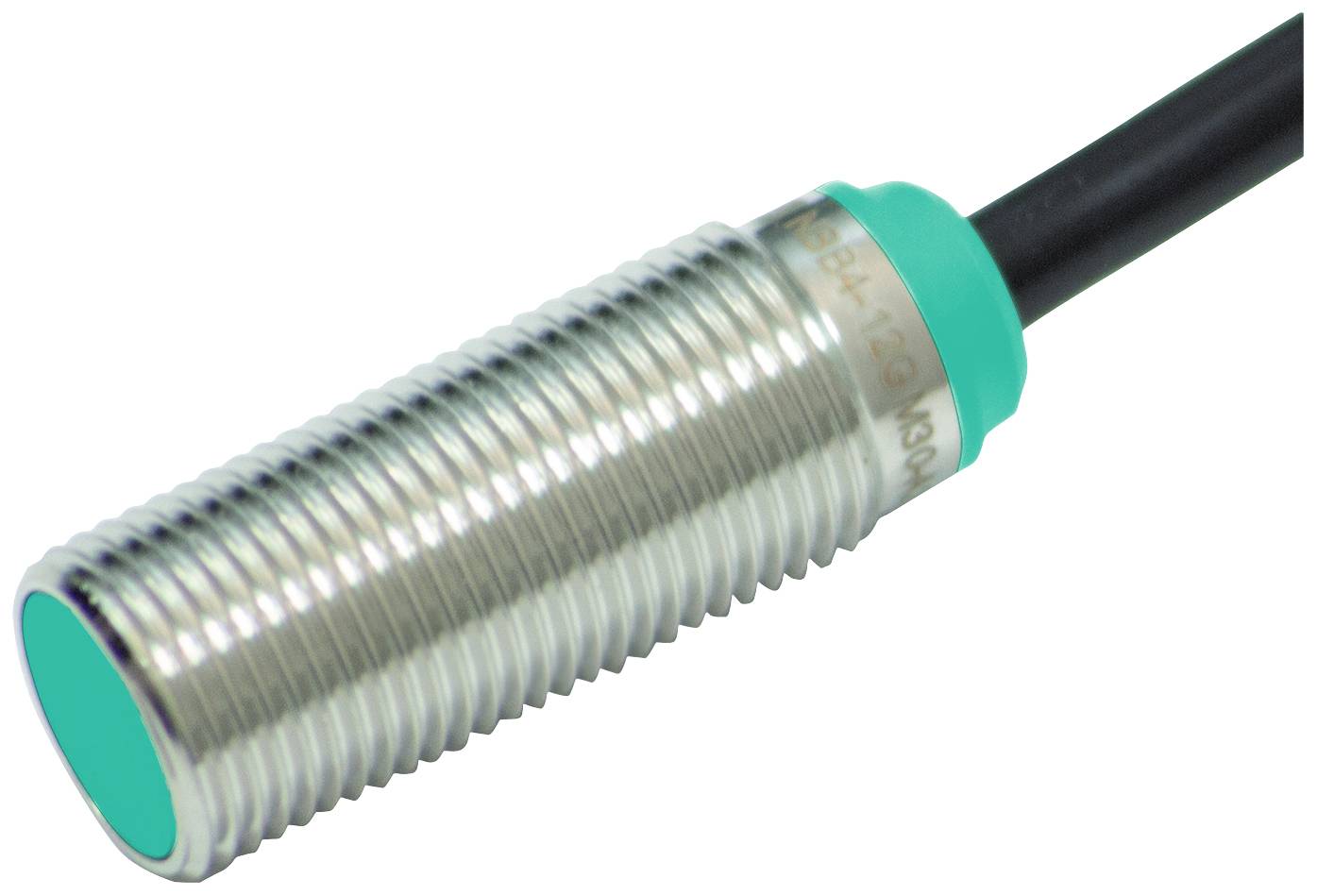

Cilindričen kovinski senzor z zelenim plastičnim koncem in priključenim kablom.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

36 V

Kontakt

1 zapiralo

Preklopna razdalja (maks.)

4 mm

Izhod

PNP

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,28.12.2026

Število

kos - zaloga Nemčija

Skupaj (114,99 € / Kos)

114,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NBB4-12GM30-E2-5M

Min. obratovalna napetost: 5 V

Maks. obratovalna napetost: 36 V

Obratovalna napetost: 5 - 36 V

Kontakt: 1 zapiralo

Preklopna razdalja (maks.): 4 mm

Izhod: PNP

Material ohišja: medenina

Izvedba: induktiven

Vrsta namestitve: zvezna vgradnja

Vgradna velikost (senzor): M30

Priključek: kabel

Dolžina kabla: 5 m

Značilnosti: LED zaslon

Min. temperatura: -40 °C

Maks. temperatura: 85 °C

: IP68

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 2550 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628136 Pepperl+Fuchs senzor induktiven NBB4-12GM30-E2-5M 326163-0022 M30 zvezna vgradnja PNP

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628136 Pepperl+Fuchs senzor induktiven NBB4-12GM30-E2-5M 326163-0022 M30 zvezna vgradnja PNP

Opis

Preklopna razdalja: 4 mm, namestitev: podometna, preklopna funkcija: kontakt (NO), vrsta izhoda: PNP, delovna napetost: 5 ... 36 V, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: vzpostavi kontakt (NO)
Vrsta izhoda: PNP
Razdalja zaznavanja: 4 mm
Montaža: podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 3,24 mm
Pogonski element: konstrukcijsko jeklo, npr. B. 1.0037, S235JR (prej St37-2) | 12 mm x 12 mm x 1 mm
redukcijski faktor r Al : 0,4
redukcijski faktor r Cu : 0,35
redukcijski faktor r V2A (1,4301) : 0,79
redukcijski faktor r gospa : 0,49
Vrsta izhoda: 3-žilni
lastnosti
Delovna napetost: 5 ... 36 V
Preklopna frekvenca: 0 ... 2550 Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 1V
Obratovalni tok: 0 ... 200 mA
Preostali tok: 20 µA max
Tok brez obremenitve: ≤10mA
Zakasnitev pripravljenosti: ≤ 10 ms
Prikaz preklopnega stanja: LED, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 1721 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
skladnost
Skladnost LABS: VDMA 24364-C1/T100°CW
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Zaščitni razred II
Nazivna izolacijska napetost: 36 V
Nazivna impulzna vzdržljivost napetosti: 500 V
Odobritev UL: na seznamu cULus, splošni namen, vir energije razreda 2
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -40 ... 85 °C (-40 ... 185F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta povezave: kabel
Material ohišja: medenina, prevlečena z belim bronom
Lice: PBT, zelena
Vrsta zaščite: IP68
Kabel
Obrobe: da
Premer kabla: 4,3 mm ± 0,15 mm
upogibni polmer:> 10 x premer kabla
Material: PVC
Barva: črna
Število jeder: 3
Prerez žice: 0,34 mm 2
Dolžina: 5 m
Masa: 151g
Navor privijanja: 0 ... 10 Nm
Splošne informacije
Obseg dobave: Dobavljeno z 2 maticama z zaklepnimi zobmi

Opis

Preklopna razdalja: 4 mm, namestitev: podometna, preklopna funkcija: kontakt (NO), vrsta izhoda: PNP, delovna napetost: 5 ... 36 V, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: vzpostavi kontakt (NO)
Vrsta izhoda: PNP
Razdalja zaznavanja: 4 mm
Montaža: podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 3,24 mm
Pogonski element: konstrukcijsko jeklo, npr. B. 1.0037, S235JR (prej St37-2) | 12 mm x 12 mm x 1 mm
redukcijski faktor r Al : 0,4
redukcijski faktor r Cu : 0,35
redukcijski faktor r V2A (1,4301) : 0,79
redukcijski faktor r gospa : 0,49
Vrsta izhoda: 3-žilni
lastnosti
Delovna napetost: 5 ... 36 V
Preklopna frekvenca: 0 ... 2550 Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 1V
Obratovalni tok: 0 ... 200 mA
Preostali tok: 20 µA max
Tok brez obremenitve: ≤10mA
Zakasnitev pripravljenosti: ≤ 10 ms
Prikaz preklopnega stanja: LED, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 1721 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
skladnost
Skladnost LABS: VDMA 24364-C1/T100°CW
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Zaščitni razred II
Nazivna izolacijska napetost: 36 V
Nazivna impulzna vzdržljivost napetosti: 500 V
Odobritev UL: na seznamu cULus, splošni namen, vir energije razreda 2
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -40 ... 85 °C (-40 ... 185F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta povezave: kabel
Material ohišja: medenina, prevlečena z belim bronom
Lice: PBT, zelena
Vrsta zaščite: IP68
Kabel
Obrobe: da
Premer kabla: 4,3 mm ± 0,15 mm
upogibni polmer:> 10 x premer kabla
Material: PVC
Barva: črna
Število jeder: 3
Prerez žice: 0,34 mm 2
Dolžina: 5 m
Masa: 151g
Navor privijanja: 0 ... 10 Nm
Splošne informacije
Obseg dobave: Dobavljeno z 2 maticama z zaklepnimi zobmi
