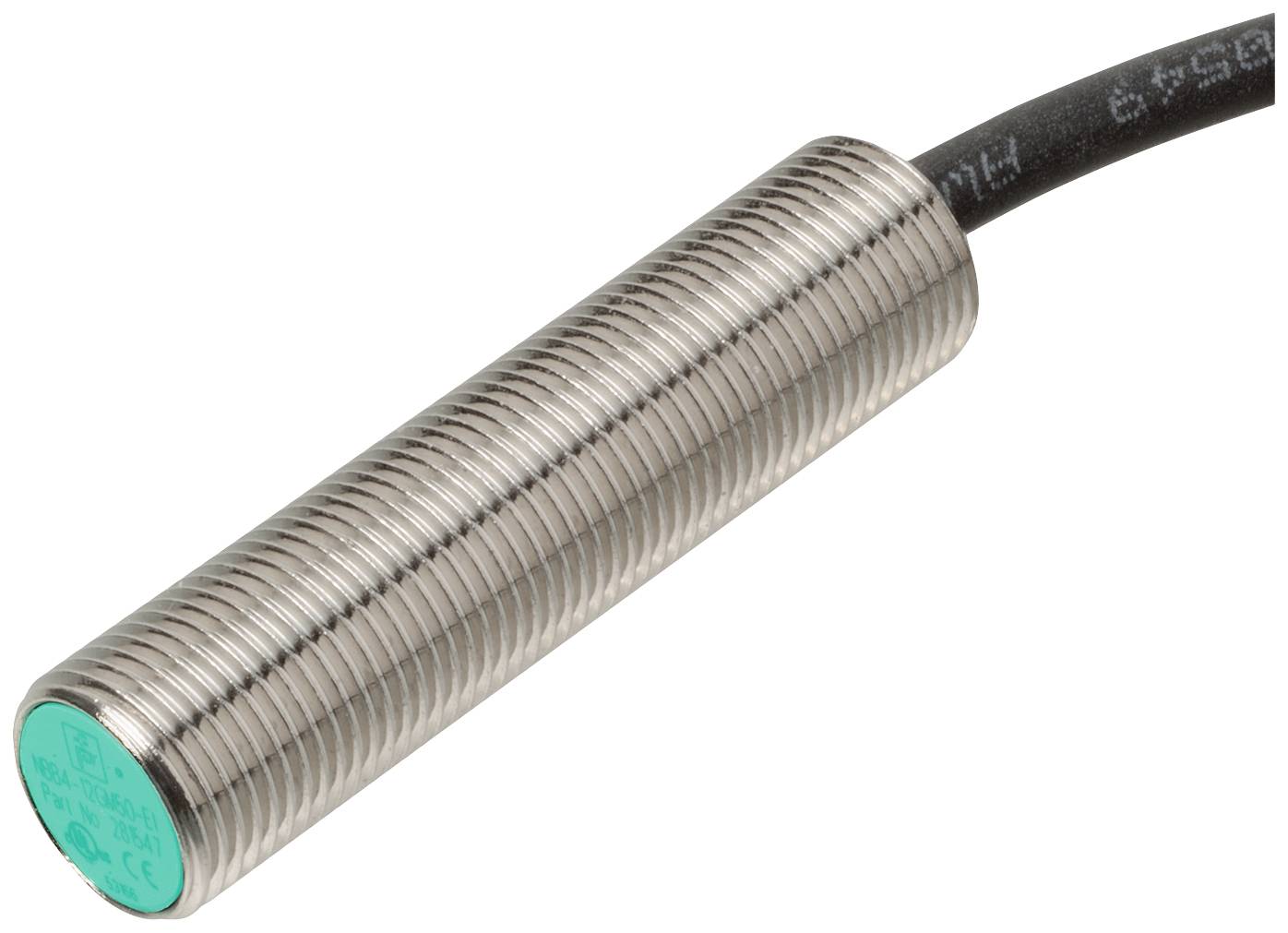

Name: Pepperl+Fuchs senzor induktiven NBB4-12GM50-E0-M 240148 M12 zvezna vgradnja NPN (Ø) 6 mm
Brand: Pepperl+Fuchs
SKU: 2628389
Availability: BackOrder

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NBB4-12GM50-E0-M

Min. obratovalna napetost: 5 V

Maks. obratovalna napetost: 60 V

Obratovalna napetost: 5 - 60 V

Kontakt: 1 zapiralo

Preklopna razdalja (maks.): 4 mm

Izhod: NPN

Material ohišja: medenina

Izvedba: induktiven

Material - lastnosti: ponikljan

Vrsta namestitve: zvezna vgradnja

Vgradna velikost (senzor): M12

Priključek: kabel

Dolžina kabla: 2 m

Značilnosti: LED zaslon

Min. temperatura: -40 °C

Maks. temperatura: 85 °C

: IP68
IP69K (v vgrajenem stanju)

Premer: 6 mm

Mere: (Ø) 6 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 2500 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628389 Pepperl+Fuchs senzor induktiven NBB4-12GM50-E0-M 240148 M12 zvezna vgradnja NPN (Ø) 6 mm

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628389 Pepperl+Fuchs senzor induktiven NBB4-12GM50-E0-M 240148 M12 zvezna vgradnja NPN (Ø) 6 mm

Opis

Preklopna razdalja: 4 mm, namestitev: podometna, preklopna funkcija: kontakt (NO), tip izhoda: NPN, delovna napetost: 5 ... 60 V, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: vzpostavi kontakt (NO)
Vrsta izhoda: NPN
Razdalja zaznavanja: 4 mm
Montaža: podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 3,24 mm
Pogonski element: konstrukcijsko jeklo, npr. B. 1.0037, S235JR (prej St37-2) | 12 mm x 12 mm x 1 mm
redukcijski faktor r Al : 0,45
redukcijski faktor r Cu : 0,35
redukcijski faktor r V2A (1,4301) : 0,75
redukcijski faktor r gospa : 0,45
Vrsta izhoda: 3-žilni
značilnosti
Delovna napetost: 5 ... 60 V
Preklopna frekvenca: 0 ... 2500 Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Indukcijska zaščita: da
Zatiranje impulza pri vklopu: da
Padec napetosti: ≤ 2V
Nazivna izolacijska napetost: 60 V
Obratovalni tok: 0 ... 200 mA
Diferenčni tok: 0 ... 0,5 mA tipično 6 µA pri 25 °C
Tok brez obremenitve: ≤7mA
Zakasnitev pripravljenosti: ≤ 200 ms
Prikaz preklopnega stanja: LED, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 1175 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Odobritev UL: na seznamu cULus, splošni namen, vir energije razreda 2
Odobritev CSA: na seznamu cCSAus, splošni namen, vir energije razreda 2
Odobritev CCC: Potrjeno s Kitajsko obvezno certificiranje (CCC)
Odobritev E1: 10R-04
Okoljske razmere
Temperatura okolja: -40 ... 85 °C (-40 ... 185°F) |
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta povezave: kabel
Prerez žice: 3 x 0,75 mm 2
Material ohišja: medenina, ponikljano
Lice: PBT
Stopnja zaščite: IP68 / IP69K
Kabel
Premer kabla: 6 mm ± 0,2 mm
upogibni polmer:> 6 x premer kabla, premični kabel
Material: PUR
Barva: črna
Dolžina: 2 m
Masa: 120g
