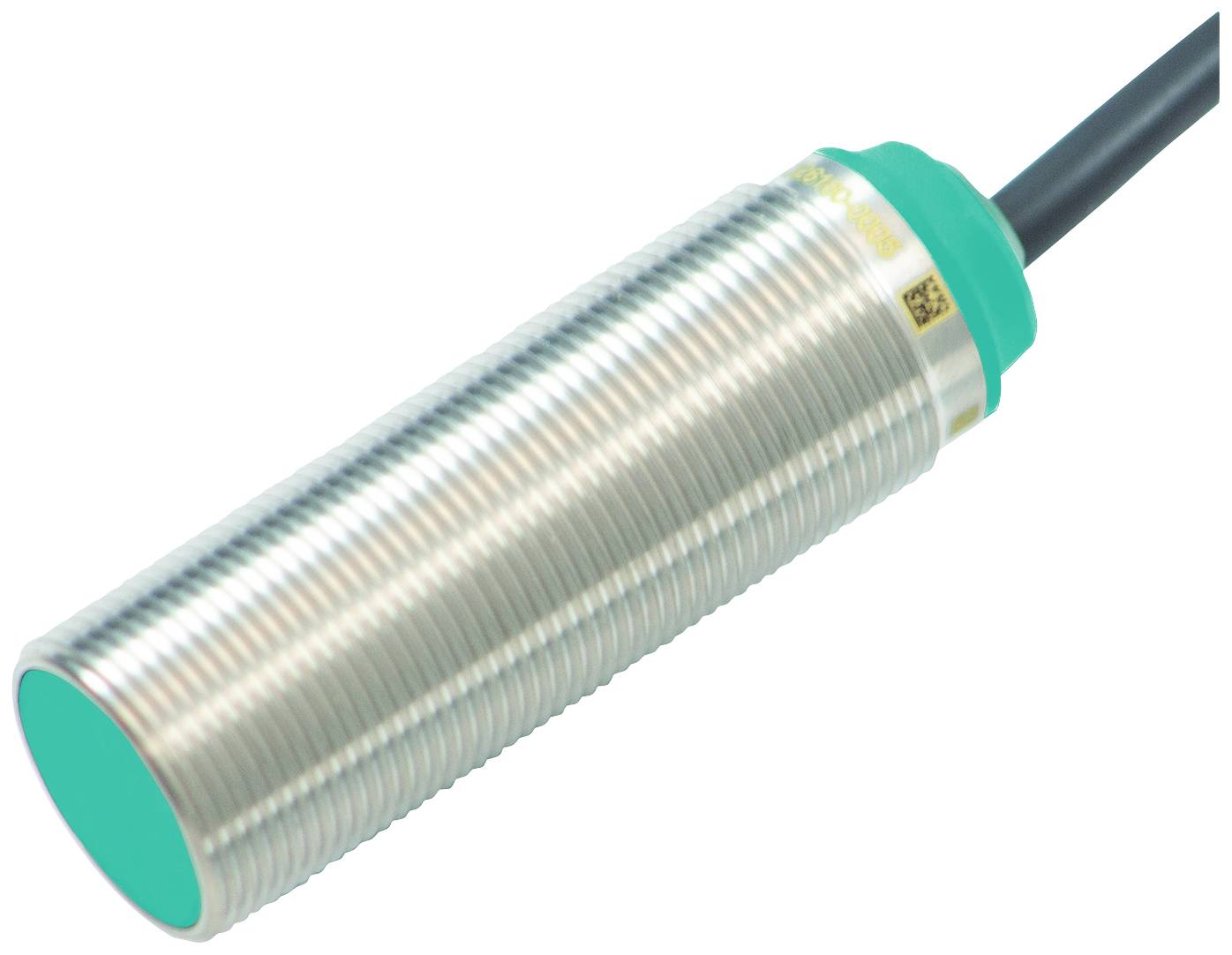

Name: Pepperl+Fuchs senzor induktiven NBB5-18GM50-A2 326161-0108 M18 zvezna vgradnja PNP (Ø) 18 mm
Brand: Pepperl+Fuchs
SKU: 2627199
Availability: BackOrder

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NBB5-18GM50-A2

Min. obratovalna napetost: 5 V

Maks. obratovalna napetost: 36 V

Obratovalna napetost: 5 - 36 V

Kontakt: antivalentno

Preklopna razdalja (maks.): 5 mm

Izhod: PNP

Material ohišja: medenina

Izvedba: induktiven

Vrsta namestitve: zvezna vgradnja

Vgradna velikost (senzor): M18

Priključek: kabel

Dolžina kabla: 2 m

Značilnosti: LED zaslon

Min. temperatura: -40 °C

Maks. temperatura: 85 °C

: IP68

Premer: 18 mm

Mere: (Ø) 18 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 1950 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2627199 Pepperl+Fuchs senzor induktiven NBB5-18GM50-A2 326161-0108 M18 zvezna vgradnja PNP (Ø) 18 mm

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2627199 Pepperl+Fuchs senzor induktiven NBB5-18GM50-A2 326161-0108 M18 zvezna vgradnja PNP (Ø) 18 mm

Opis

Preklopna razdalja: 5 mm, namestitev: podometna, preklopna funkcija: protivalentna, vrsta izhoda: PNP, delovna napetost: 5 ... 36 V, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: komplementarna
Vrsta izhoda: PNP
Razdalja zaznavanja: 5 mm
Montaža: podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 4,05 mm
Pogonski element: konstrukcijsko jeklo, npr. B. 1.0037, S235JR (prej St37-2) | 18 mm x 18 mm x 1 mm
redukcijski faktor r Al : 0,35
redukcijski faktor r Cu : 0,29
redukcijski faktor r V2A (1,4301) : 0,73
redukcijski faktor r gospa : 0,44
Vrsta izhoda: 4-žilni
značilnosti
Delovna napetost: 5 ... 36 V
Preklopna frekvenca: 0 ... 1950 Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 1V
Obratovalni tok: 0 ... 200 mA
Preostali tok: 20 µA max
Tok brez obremenitve: ≤15mA
Zakasnitev pripravljenosti: ≤ 10 ms
Prikaz preklopnega stanja: LED, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 1255 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
skladnost
Skladnost LABS: VDMA 24364-C1/T100°CW
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Zaščitni razred II
Nazivna izolacijska napetost: 36 V
Nazivna impulzna vzdržljivost napetosti: 500 V
Odobritev UL: na seznamu cULus, splošni namen, vir energije razreda 2
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -40 ... 85 °C (-40 ... 185F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta povezave: kabel
Material ohišja: medenina, prevlečena z belim bronom
Lice: PBT, zelena
Vrsta zaščite: IP68
Kabel
Obrobe: da
Premer kabla: 4,3 mm ± 0,15 mm
upogibni polmer:> 10 x premer kabla
Material: PVC
Barva: črna
Število jeder: 4
Prerez žice: 0,34 mm 2
Dolžina: 2 m
Masa: 117g
Navor privijanja: 0 ... 30 Nm
Splošne informacije
Obseg dobave: Dobavljeno z 2 maticama z zaklepnimi zobmi

Opis

Preklopna razdalja: 5 mm, namestitev: podometna, preklopna funkcija: protivalentna, vrsta izhoda: PNP, delovna napetost: 5 ... 36 V, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: komplementarna
Vrsta izhoda: PNP
Razdalja zaznavanja: 5 mm
Montaža: podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 4,05 mm
Pogonski element: konstrukcijsko jeklo, npr. B. 1.0037, S235JR (prej St37-2) | 18 mm x 18 mm x 1 mm
redukcijski faktor r Al : 0,35
redukcijski faktor r Cu : 0,29
redukcijski faktor r V2A (1,4301) : 0,73
redukcijski faktor r gospa : 0,44
Vrsta izhoda: 4-žilni
značilnosti
Delovna napetost: 5 ... 36 V
Preklopna frekvenca: 0 ... 1950 Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 1V
Obratovalni tok: 0 ... 200 mA
Preostali tok: 20 µA max
Tok brez obremenitve: ≤15mA
Zakasnitev pripravljenosti: ≤ 10 ms
Prikaz preklopnega stanja: LED, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 1255 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
skladnost
Skladnost LABS: VDMA 24364-C1/T100°CW
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Zaščitni razred II
Nazivna izolacijska napetost: 36 V
Nazivna impulzna vzdržljivost napetosti: 500 V
Odobritev UL: na seznamu cULus, splošni namen, vir energije razreda 2
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -40 ... 85 °C (-40 ... 185F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta povezave: kabel
Material ohišja: medenina, prevlečena z belim bronom
Lice: PBT, zelena
Vrsta zaščite: IP68
Kabel
Obrobe: da
Premer kabla: 4,3 mm ± 0,15 mm
upogibni polmer:> 10 x premer kabla
Material: PVC
Barva: črna
Število jeder: 4
Prerez žice: 0,34 mm 2
Dolžina: 2 m
Masa: 117g
Navor privijanja: 0 ... 30 Nm
Splošne informacije
Obseg dobave: Dobavljeno z 2 maticama z zaklepnimi zobmi
