Name: Pepperl+Fuchs senzor induktiven NBN8-12GM50-E1-V1-M1 293454-0057 M12 nezvezna vgradnja NPN
Brand: Pepperl+Fuchs
SKU: 2628029
Availability: BackOrder

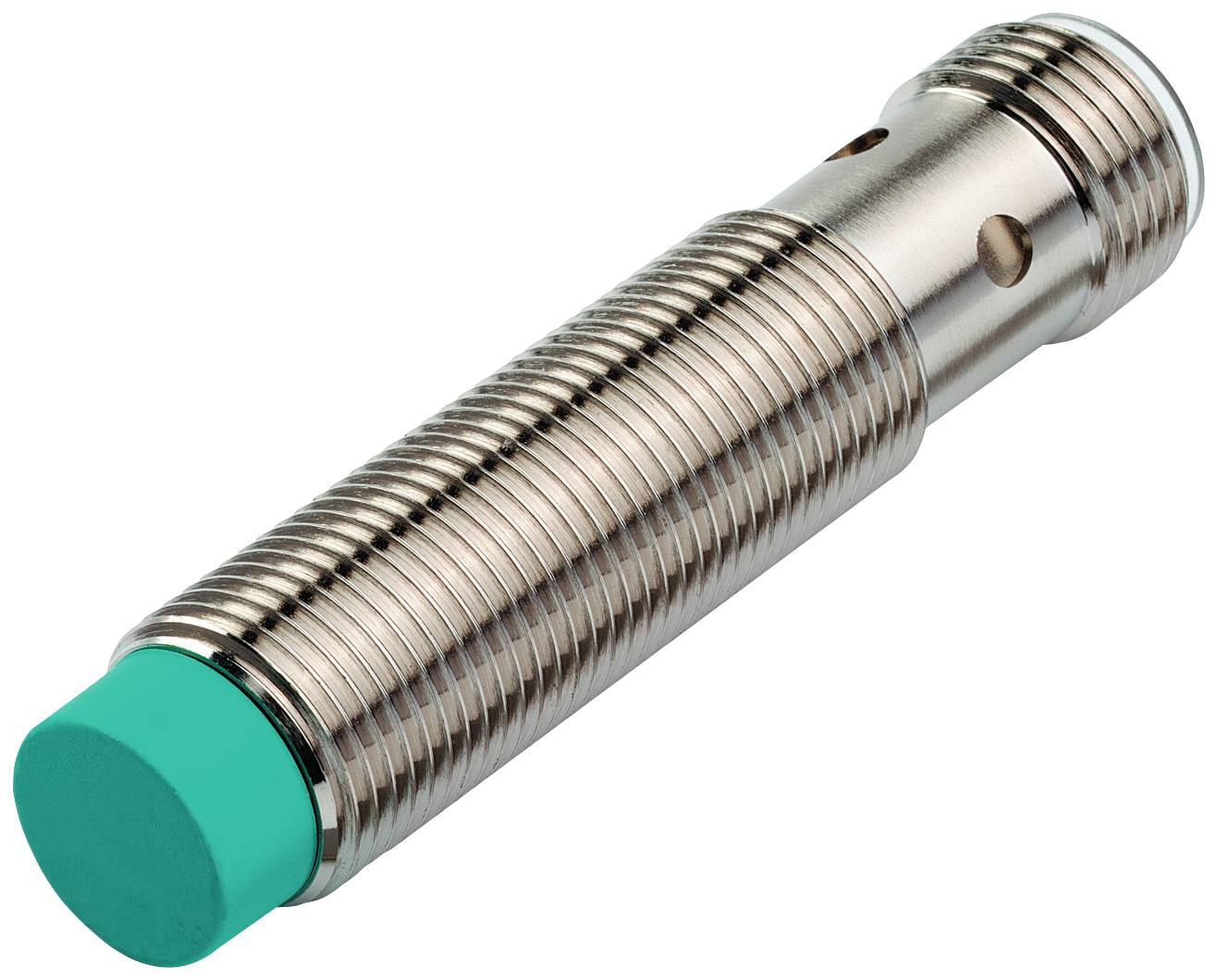

Cilindrični induktivni senzor s strukturiranim kovinskim ohišjem in zelenim plastičnim koncem. Namenjen je brezkontaktni zaznavi objektov.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

30 V

Kontakt

1 odpiralo

Preklopna razdalja (maks.)

8 mm

Izhod

NPN

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,28.12.2026

Število

kos - zaloga Nemčija

Skupaj (109,99 € / Kos)

109,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NBN8-12GM50-E1-V1-M1

Min. obratovalna napetost: 7 V

Maks. obratovalna napetost: 30 V

Obratovalna napetost: 7 - 30 V

Kontakt: 1 odpiralo

Preklopna razdalja (maks.): 8 mm

Izhod: NPN

Material ohišja: medenina

Izvedba: induktiven

Material - lastnosti: ponikljan

Vrsta namestitve: nezvezna vgradnja

Vgradna velikost (senzor): M12

Priključek: vtič M12, 3-polni

Značilnosti: LED zaslon

Min. temperatura: -40 °C

Maks. temperatura: 85 °C

: IP68
IP69K (v vgrajenem stanju)

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 1200 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628029 Pepperl+Fuchs senzor induktiven NBN8-12GM50-E1-V1-M1 293454-0057 M12 nezvezna vgradnja NPN

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628029 Pepperl+Fuchs senzor induktiven NBN8-12GM50-E1-V1-M1 293454-0057 M12 nezvezna vgradnja NPN

Opis

Preklopna razdalja: 8 mm, vgradnja: neporavnana, preklopna funkcija: normalno zaprt (NC), tip izhoda: NPN, delovna napetost: 7 ... 30 V, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: odpirač (NC)
Vrsta izhoda: NPN
Razdalja zaznavanja: 8 mm
Montaža: ni podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 6,48 mm
Pogonski element: konstrukcijsko jeklo, npr. B. 1.0037, S235JR (prej St37-2) | 24 mm x 24 mm x 1 mm
redukcijski faktor r Al : 0,5
redukcijski faktor r Cu : 0,45
redukcijski faktor r V2A (1,4301) : 0,7
redukcijski faktor r gospa : 0,5
Vrsta izhoda: 3-žilni
značilnosti
Delovna napetost: 7 ... 30 V
Preklopna frekvenca: 0 ... 1200 Hz
Histereza: običajno 5 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 2V
Obratovalni tok: 0 ... 200 mA
Diferenčni tok: 0 ... 0,5 mA običajno 4 µA pri 25 °C
Tok brez obremenitve: ≤10mA
Zakasnitev pripravljenosti: ≤ 100 ms
Prikaz preklopnega stanja: LED z več luknjami, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 1484 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN12895: 2015
Odobritve in certifikati
Odobritev UL: na seznamu cULus, splošni namen, vir energije razreda 2
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Odobritev E1: 10R-04
Okoljske razmere
Temperatura okolja: -40 ... 85 °C (-40 ... 185F)
Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
mehanski podatki
Vrsta priključka: konektor naprave M12 x 1, 3-polni
Material ohišja: medenina, ponikljano
Lice: PBT
Stopnja zaščite: IP68 / IP69K
Masa: 18g
Splošne informacije
Obseg dobave: Dobavljeno z 2 maticama z zaklepnimi zobmi

Opis

Preklopna razdalja: 8 mm, vgradnja: neporavnana, preklopna funkcija: normalno zaprt (NC), tip izhoda: NPN, delovna napetost: 7 ... 30 V, delovni tok: 0 ... 200 mA
