Name: Pepperl+Fuchs senzor induktiven NCB1,5-8GM25-N0-Y295010 70133334 M8 zvezna vgradnja dvožični
Brand: Pepperl+Fuchs
SKU: 2628003
Availability: BackOrder

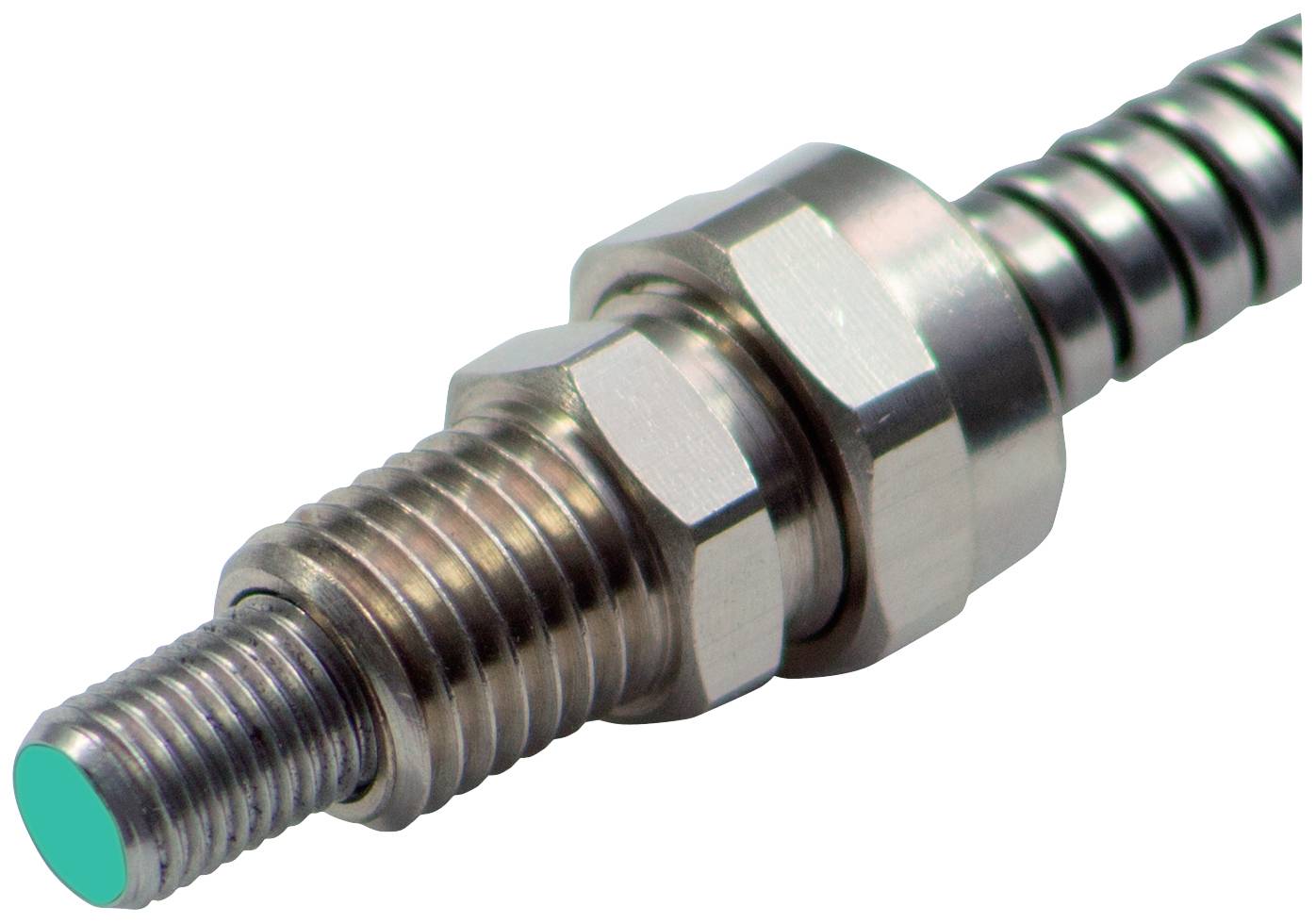

Kovinska vretenska os z navojem in matico, cilindrične oblike, uporabljena v mehanskih aplikacijah za prenos gibanja.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

8.2 V

Preklopna razdalja (maks.)

1.5 mm

Izhod

dvožični

Izvedba

induktiven

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,18.12.

Število

kos - zaloga Nemčija

Skupaj (439,00 € / Kos)

439,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NCB1,5-8GM25-N0-Y295010

Maks. obratovalna napetost: 8.2 V

Obratovalna napetost: 8.2 V (max)

Preklopna razdalja (maks.): 1.5 mm

Izhod: dvožični

Material ohišja: legirano jeklo V2A

Izvedba: induktiven

Material - lastnosti: ponikljan

Vrsta namestitve: zvezna vgradnja

Vgradna velikost (senzor): M8

Priključek: kabel

Dolžina kabla: 2 m

Min. temperatura: -25 °C

Maks. temperatura: 100 °C

: IP67

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628003 Pepperl+Fuchs senzor induktiven NCB1,5-8GM25-N0-Y295010 70133334 M8 zvezna vgradnja dvožični

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628003 Pepperl+Fuchs senzor induktiven NCB1,5-8GM25-N0-Y295010 70133334 M8 zvezna vgradnja dvožični

Opis

Priključek: 2-žilni
Lastnosti, specifične za uporabo: razširjeno temperaturno območje
Posebne lastnosti uporabe: primerno za tehnologijo 2:1
Vrsta izhoda: drugo
Oblika: valjasta
Montaža: podometno
Vrsta električnega priključka: fiksni kabel
Princip zaznavanja: induktivni
Oblika ohišja: valjasta
Material ohišja: nerjaveče jeklo (V2A)
Material ohišja: nerjaveče jeklo
Dolžina kabla 2 m
Plašč kabla: PVC
Maks. domet: 3 mm
Preklopna frekvenca: 1000 Hz ... 2500 Hz
Vrsta zaščite: IP67
Napetost: DC
Najvišja temperatura okolja: +100 °C
Najnižja temperatura okolja: -25 °C
Napajalna napetost: DC
cilindrična izvedba: tulec z navojem M8

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Razdalja zaznavanja: 1,5 mm
Montaža: podometno
Izhodna polariteta: NAMUR
Zagotovljena preklopna razdalja: 0 ... 1,215 mm
Realna preklopna razdalja: 1,35 ... 1,65 mm tip.
redukcijski faktor r Al : 0,3
redukcijski faktor r Cu : 0,2
redukcijski faktor r V2A (1,4301) : 0,7
Vrsta izhoda: 2-žilni
lastnosti
Nazivna napetost: 8,2 V (R jaz približno 1 kΩ)
Preklopna frekvenca: 0 ... 2000 Hz
Histereza: 1 ... 10 običajno 3 %
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: da
Primerno za tehnologijo 2:1: da, zaščitna dioda za obrnjeno polariteto ni potrebna
Poraba toka
Merilna plošča ni zaznana: najmanj 3 mA
Zaznana merilna plošča: ≤ 1 mA
Funkcionalne varnostne značilnosti
MTTF tj : 3590 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999
Standardi: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobritve in certifikati
Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 100 °C (-13 ... 212°F)
Temperatura skladiščenja: -40 ... 100 °C (-40 ... 212°F)
mehanski podatki
Vrsta povezave: kabel
Struktura priključka: Zaščitna cev: nerjaveče jeklo AISI 304L | Vijačni priključek: MS58 ponikljan
Material ohišja: nerjaveče jeklo 1.4305 / AISI 303 (V2A)
Obraz: LCP
Vrsta zaščite: IP67
Kabel
upogibni polmer:> 10 x premer kabla
Material: PVC
Prerez žice: 0,14 mm 2
Dolžina: 2 m
Zaščita kabla: zaščitna cev 50 cm
Splošne informacije
Uporaba v potencialno eksplozivnih območjih: glejte navodila za uporabo
