Name: Pepperl+Fuchs senzor induktiven NJ20+U1+E2-Y287109 287109 zvezna vgradnja PNP
Brand: Pepperl+Fuchs
SKU: 2628347
Availability: BackOrder

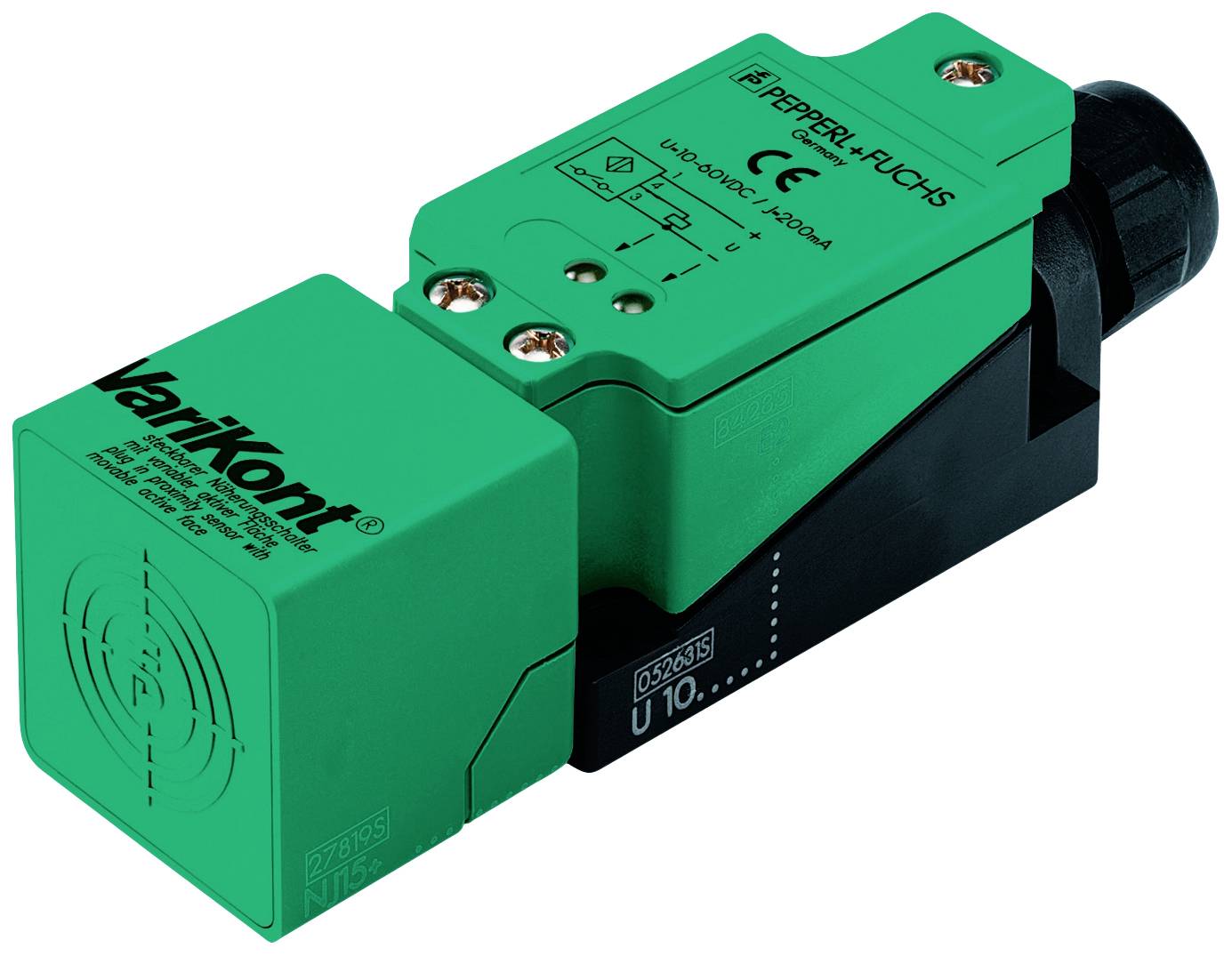

Zeleni in črni induktivni bližinski senzor 'Pepperl+Fuchs' z napisom Varikont, namenjen avtomatiziranemu industrijskemu krmiljenju.

Slika je simbolična

Vrsta izdelka

senzor

Maks. obratovalna napetost

30 V

Kontakt

1 zapiralo

Preklopna razdalja (maks.)

20 mm

Izhod

PNP

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,28.12.2026

Število

kos - zaloga Nemčija

Skupaj (645,00 € / Kos)

645,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor

Vrsta: NJ20+U1+E2-Y287109

Min. obratovalna napetost: 10 V

Maks. obratovalna napetost: 30 V

Obratovalna napetost: 10 - 30 V

Kontakt: 1 zapiralo

Preklopna razdalja (maks.): 20 mm

Izhod: PNP

Material ohišja: PBT

Izvedba: induktiven

Vrsta namestitve: zvezna vgradnja

Priključek: vijačna sponka

Značilnosti: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP68

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

Preklopna frekvenca: 150 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628347 Pepperl+Fuchs senzor induktiven NJ20+U1+E2-Y287109 287109 zvezna vgradnja PNP

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628347 Pepperl+Fuchs senzor induktiven NJ20+U1+E2-Y287109 287109 zvezna vgradnja PNP

Opis

Preklopna razdalja: 20 mm, namestitev: podometna, preklopna funkcija: kontakt (NO), vrsta izhoda: PNP, delovna napetost: 10 ... 30 V, delovni tok: 0 ... 200 mA

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Preklopna funkcija: vzpostavi kontakt (NO)
Vrsta izhoda: PNP
Razdalja zaznavanja: 20 mm
Montaža: podometno
Izhodna polarnost: DC
Zagotovljena preklopna razdalja: 0 ... 16,2 mm
Realna preklopna razdalja: 18 ... 22 mm običajno 20 mm
redukcijski faktor r Al : 0,35
redukcijski faktor r Cu : 0,35
redukcijski faktor r V2A (1,4301) : 0,8
Vrsta izhoda: 3-žilni
značilnosti
Delovna napetost: 10 ... 30 V
Preklopna frekvenca: 0 ... 150 Hz
Histereza: 1 ... 10 običajno 5%
Zaščita pred obratno polarnostjo: zaščita pred obratno polarnostjo
Zaščita pred kratkim stikom: taktiranje
Padec napetosti: ≤ 2,8 V
Padec napetosti na I L
Padec napetosti I L = 1 mA, preklopni element vklopljen: 0,5 ... 2,3 V tipično 0,9 V
Padec napetosti I L = 10 mA, preklopni element vklopljen: 0,8 ... 2,2 V običajno 1,4 V
Padec napetosti I L = 20 mA, preklopni element vklopljen: 0,9 ... 2,3 V tipično 1,5 V
Padec napetosti I L = 50 mA, preklopni element vklopljen: 0,9 ... 2,5 V tipično 1,6 V
Padec napetosti I L = 100 mA, preklopni element vklopljen: 1 ... 2,6 V tipično 1,8 V
Padec napetosti I L = 200 mA, preklopni element vklopljen: 1,2 ... 2,8 V običajno 2 V
Obratovalni tok: 0 ... 200 mA
Preostali tok: 0 ... 0,5 mA tipično 0,01 mA
Diferenčni tok T u =40 °C izklopljen stikalni element: ≤ 100 µA
Tok brez obremenitve: ≤10mA
Zakasnitev pripravljenosti: ≤ 50 ms
Prikaz delovne napetosti: LED, zelena
Prikaz preklopnega stanja: LED, rumena
Funkcionalne varnostne značilnosti
MTTF tj : 819 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Skladnost s standardi in smernicami
Skladnost s standardi
Standardi: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Odobritve in certifikati
Odobritev UL: na seznamu cULus, za splošne namene
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
Temperatura skladiščenja: -25 ... 85 °C (-13 ... 185F)
mehanski podatki
Vrsta povezave: vijačne sponke
Navodila za priključitev: Na eno priključno točko lahko namestite največ 2 vodnika z enakim presekom! | Zatezni moment 1,2 Nm + 10 %
Prerez žice: do 2,5 mm 2
Najmanjši presek žice: brez končnih obročkov žice 0,5 mm 2 , z obroči 0,34 mm 2
Največji presek žice: brez končnih obročkov žice 2,5 mm 2 , z obročki 1,5 mm 2
kabelska uvodnica
Opomba: Tesnilni obroč za zarezo: | Premer izvrtine 7 / 10,5 / 13 / 16 mm | Dimenzija priključnega kabla mora ustrezati izbrani luknji rezalnega obroča.
Material ohišja: PBT z vitonskimi tesnili in vijačnim spojem PVDF
Lice: PBT
Vrsta zaščite: IP68
